一、产品概述

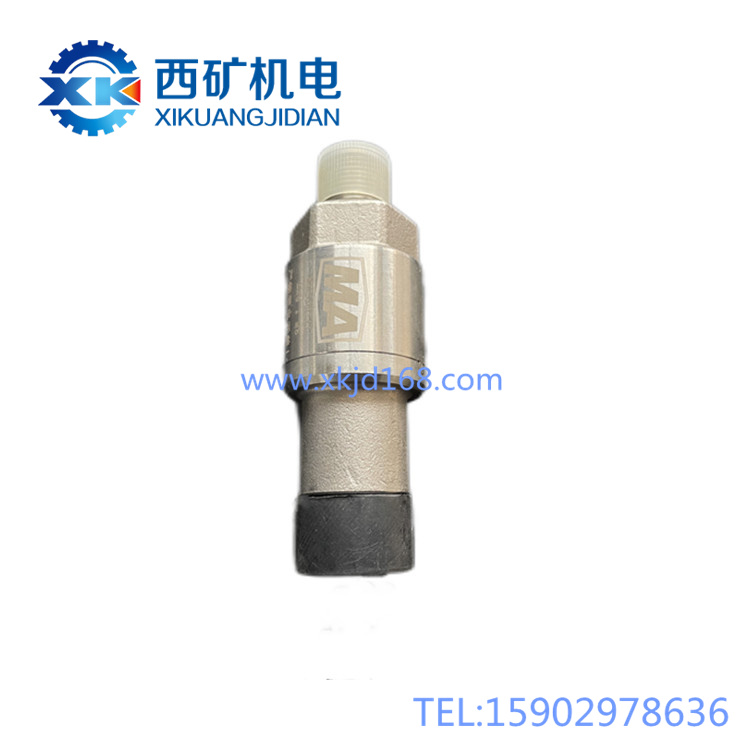

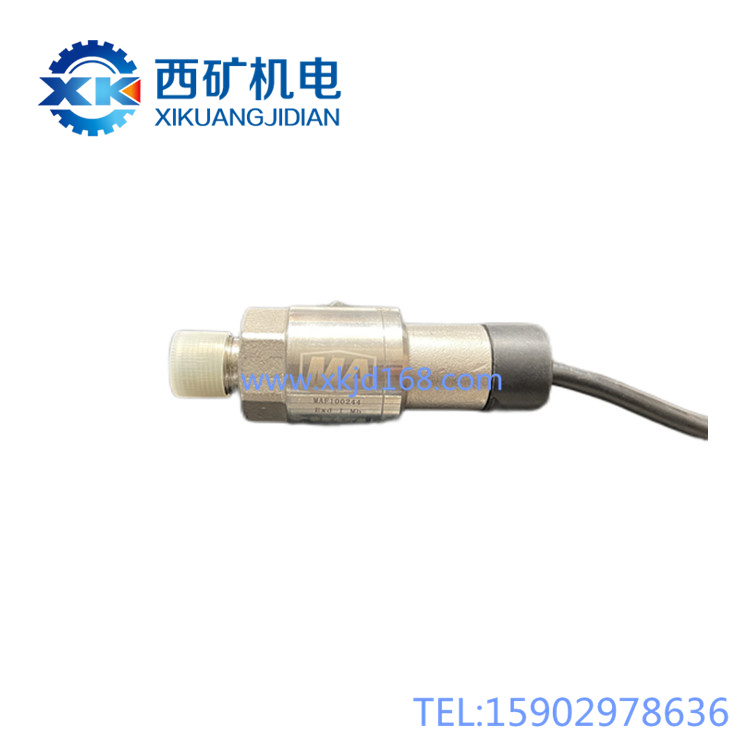

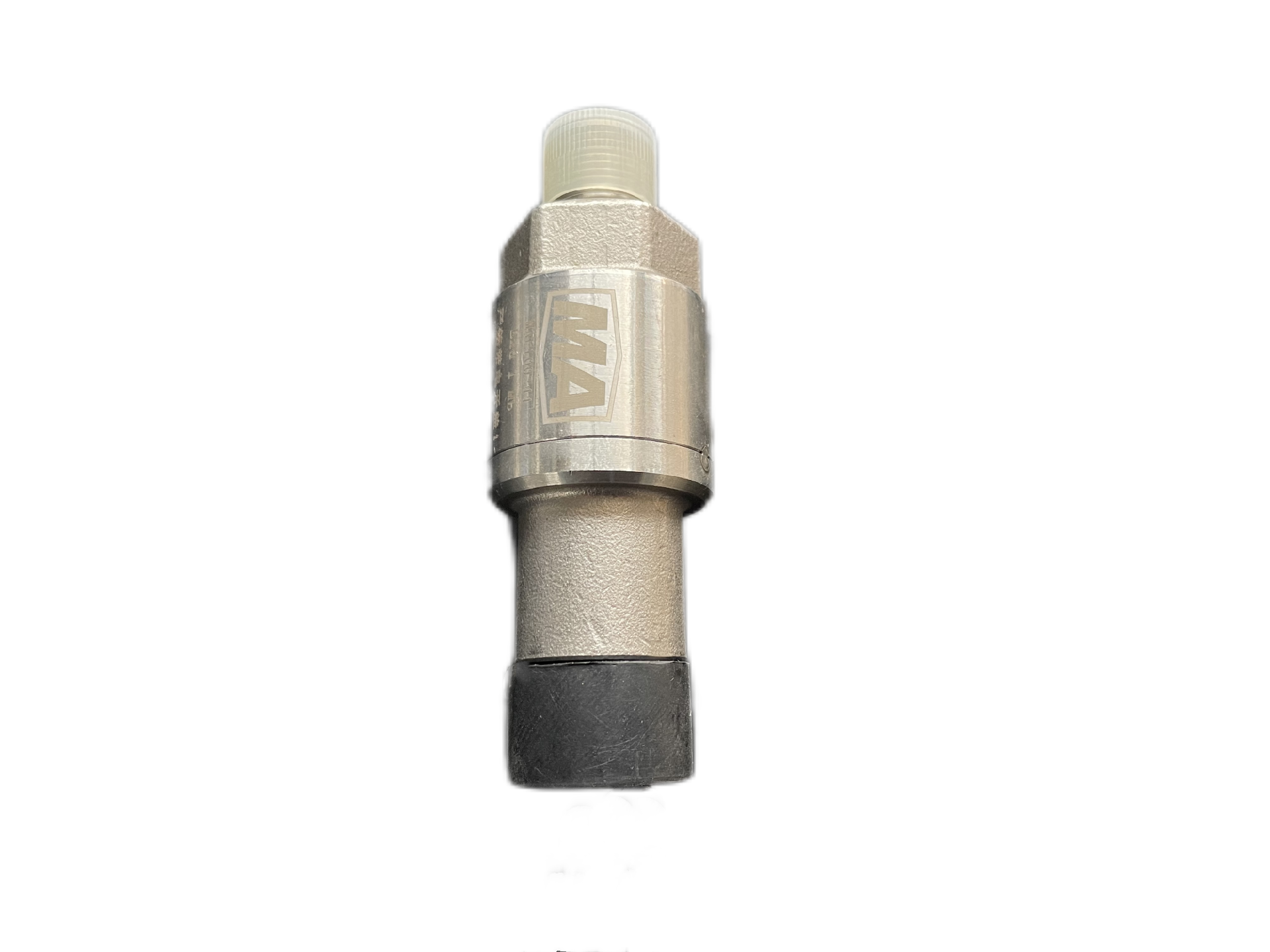

  BYD10矿用隔爆型压力变送器是专为采煤机设计的矿用隔爆型压力监测传感器，相当于采煤机液压/水系统的「精准压力侦察兵」。它安装在采煤机液压系统油路、冷却水水路中，实时采集管路内的压力数据，转换为标准电信号传给采煤机电控系统，实现压力实时显示、超压/欠压报警保护，预防液压系统压力异常、冷却水断水超压等故障，是保障采煤机动力和冷却系统稳定运行的核心感知部件。本产品持有国家煤矿安全MA认证，符合矿用隔爆型防爆标准，一体式不锈钢隔爆壳体，标准螺纹接口+出线式设计，结构紧凑坚固，完全适配井下潮湿、多尘、强振动、存在爆炸性瓦斯的采煤工作面工况。

 二、核心特点

1.  隔爆防爆，合规安全：符合矿用隔爆防爆标准，隔爆壳体可承受内部爆炸不引燃外部爆炸性环境，资质齐全，满足煤矿井下爆炸性环境使用要求。

2.  一体化不锈钢结构，环境适应性强：全不锈钢壳体耐油、耐腐蚀、抗冲击，能长期承受采煤机高频振动、油液水浸，不易损坏，使用寿命长。

3.  测量精准，响应及时：采用高精度压力敏感元件，测量误差小，能快速捕捉压力异常变化，超压/欠压时第一时间输出信号触发保护，避免故障扩大。

4.  标准接口，安装替换便捷：标准螺纹安装接口，适配绝大多数采煤机原有安装孔，输出标准信号兼容主流采煤机电控系统，更换维修无需改装设备，安装快捷。

 三、工作原理简述

可以把它理解为「会发电信号的矿用智能压力表」：被测的液压油或冷却水从螺纹接口进入，压力作用在变送器内部的敏感元件上，敏感元件会随压力大小变化改变自身电学参数，内部电路将这个变化放大转换为电控系统能识别的标准电信号，通过电缆传给采煤机主控制器。主控制器将信号转换为直观的压力数值显示在操作屏上；当压力超过安全阈值（超压或欠压）时，自动触发报警甚至停机保护，从源头避免压力异常引发的设备故障。

 四、主要功能与应用场景

• 液压系统压力监测：实时监测采煤机高压油泵出口、主油路、调高/牵引油缸的油压，预防油泵故障、系统泄漏引发的压力异常，触发欠压停机保护。

• 冷却系统压力监测：监测冷却水进水压力，预防断水、水压不足导致的冷却失效，避免油温、电机温度过高烧毁部件。

• 超压/欠压自动保护：压力异常时自动输出保护信号，触发报警停机，预防重大设备事故。

 五、安装与使用说明

  安装/检修前准备：

1.  所有安装、接线、检修作业必须在采煤机总电源断电闭锁、对应管路完全卸压后进行，严禁带电带压作业。

2.  外观检查：确认产品型号匹配，壳体无磕碰变形，隔爆结合面无刮伤损伤，螺纹接口密封完好，煤矿安全MA标识清晰完整。

  安装步骤：

1.  密封安装：将变送器螺纹端对准被测管路的安装接口，缠绕符合压力等级的密封材料，均匀拧入，保证压力感应端完全伸入管路内腔，和被测介质充分接触，拧紧后保证密封无渗漏。

2.  接线作业：按照接线定义连接电源和信号线，严格遵守隔爆接线要求：接线腔安装完成后必须按要求紧固隔爆盖板，信号电缆必须与动力电缆分开敷设，保持足够安全间距，严禁混槽共管；最后将接地端子可靠连接到系统接地母排。

3.  功能调试：上电后完成零点校准，核对显示压力和实际压力偏差在允许范围，确认信号输出正常后，即可投入使用。

（本变送器为连续自动工作模式，安装校准完成后无需人工操作，上电后自动实时监测，日常仅需要点检压力显示是否正常即可。）

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁超量程使用：测量压力严禁超过产品额定量程，超压会永久损坏敏感元件，导致测量失效甚至传感器破裂漏油漏水。

2.  严禁带压安装拆解：安装、更换、拆解作业前，必须彻底释放管路压力，高压介质喷出会造成严重人身伤害。

3.  严禁损伤隔爆结合面：隔爆结合面是保障隔爆性能的核心，严禁刮伤、敲击隔爆结合面，也不得在结合面垫任何杂物，否则会彻底丧失隔爆性能，构成重大安全隐患。

4.  严禁私自拆解改装：本产品为隔爆型防爆设备，私自拆解、改装内部结构会破坏防爆性能，严禁任何私自改装行为。

  日常维护与保养：

1.  每班点检：每班检查操作屏上的压力数值是否正常，有无超压欠压报警，检查变送器外部接口有无渗漏油/漏水，发现异常及时排查。

2.  定期紧固检查：每周检查一次接线端子、安装螺纹有没有松动，采煤机振动大容易引发松动，发现松动及时紧固。

3.  定期校准精度：按照煤矿计量管理要求，定期送专业机构校准测量精度，修正长期使用产生的零点漂移，保证测量准确。

4.  故障及时更换：变送器为一体化精密隔爆设备，井下不具备维修条件，出现故障后立即更换同型号合格产品，严禁带病运行。

 七、常见故障简易判断

1.  完全无信号输出，控制器显示断线报警：

• 可能原因：供电电源异常；接线端子松动脱落；电缆内部断线。

• 处理：检查供电电压；紧固接线端子；测试电缆通断，接线正常则更换变送器。

2.  压力显示偏差过大，和实际压力不符：

• 可能原因：长期未校准，零点漂移；安装不到位，感应端未接触被测介质。

• 处理：重新校准零点；检查安装位置，调整安装深度保证感应端接触介质，偏差无法消除则更换。

3.  压力显示跳变、数值不稳定：

• 可能原因：接线端子松动接触不良；变送器内部进水受潮；采煤机振动过大导致安装松动。

• 处理：紧固接线端子和安装螺纹；拆开晾干内部，仍跳变则更换变送器。

4.  接口部位渗漏介质：

• 可能原因：安装螺纹密封不到位；密封件老化损坏。

• 处理：重新缠绕密封材料拧紧，仍渗漏则更换密封件或变送器。

 总结：BYD10矿用隔爆型压力变送器是采煤机液压和冷却系统的压力感知核心，精准稳定的压力监测是提前发现故障、预防重大设备事故的基础。保护好隔爆结合面、定期校准精度、严禁超压使用，就能保障它长期稳定工作，为采煤机安全运行提供可靠的压力监测支撑，所有操作必须严格遵守《煤矿安全规程》和防爆设备相关操作要求。
