一、产品概述

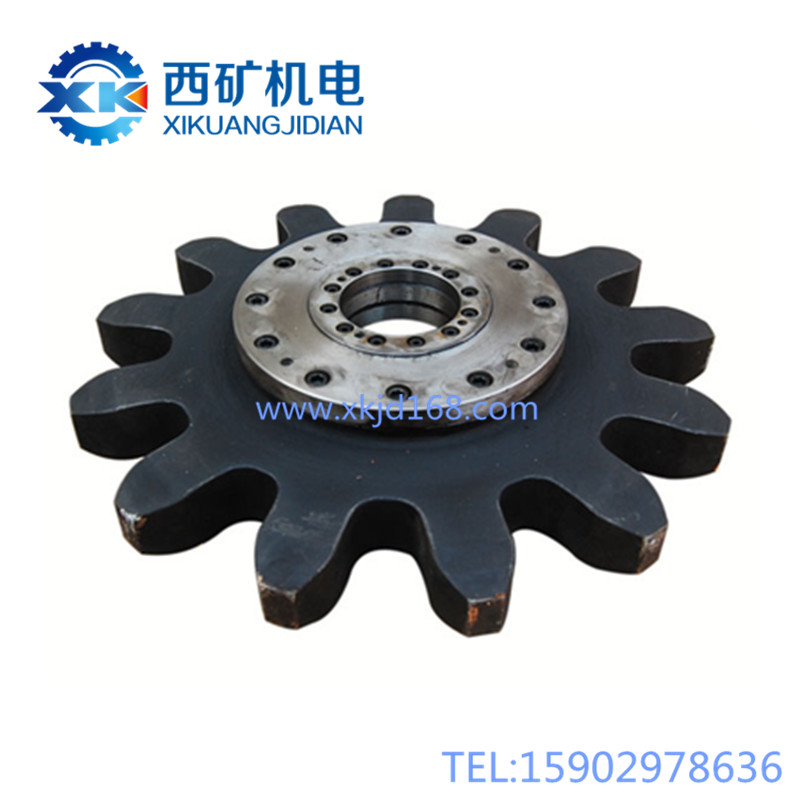

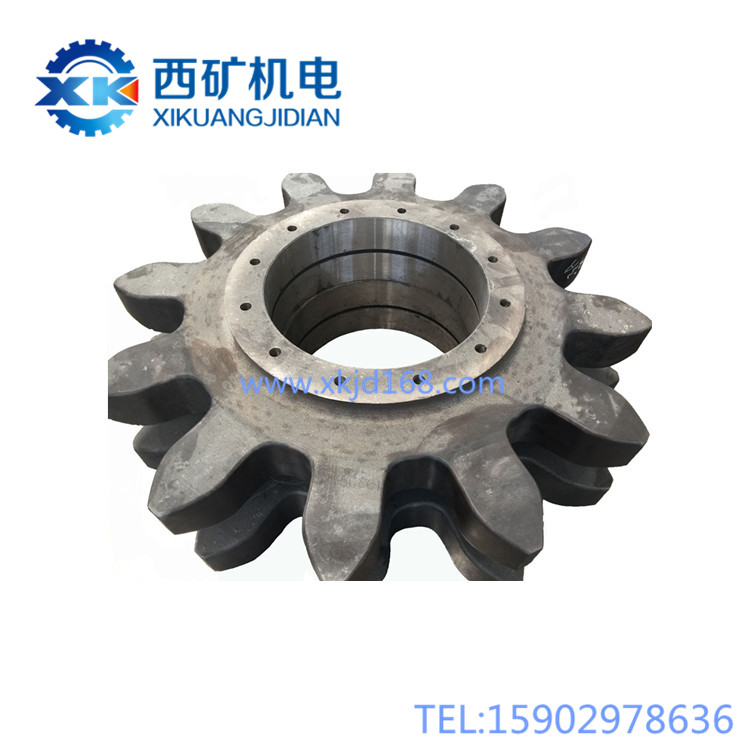

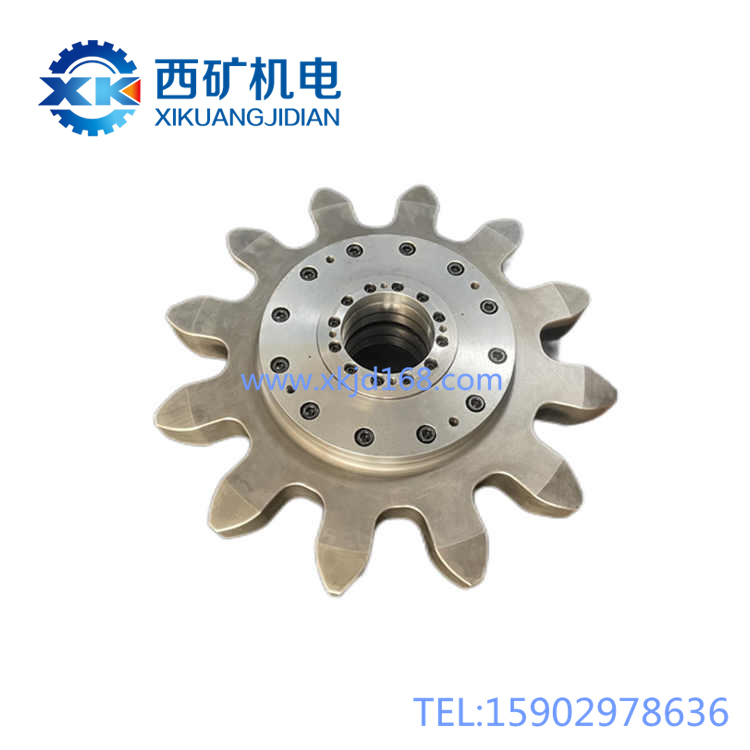

N18802B齿轨轮组是采煤机无链牵引行走系统的核心执行部件，相当于采煤机的「行走驱动轮」。它安装在采煤机行走箱的输出端，与刮板输送机铺设的销轨（也称齿轨、销排）直接啮合，将牵引电机输出的旋转扭矩转化为采煤机沿工作面行走的直线驱动力，是采煤机实现前进、后退和调速等行走功能的关键元件。齿轨轮组通常由齿轨轮本体、配套轴承等组装而成。齿轨轮组与刮板输送机销轨的啮合类似于齿轮与齿条的传动关系，但在井下实际工况中，由于采煤机振动、机身倾斜等因素，啮合中心距并不恒定，因此齿轨轮组需要具备良好的工况适应能力和抗冲击性能。本产品严格按照采煤机原厂设计图纸加工，适配性强，替换维修方便，是保障采煤机行走平稳、可靠运行的基础元件。
二、核心特点
1. 高强度合金钢材质：齿轨轮采用优质合金钢（如18Cr2Ni4WA或同类性能材料）锻造而成，具备优异的强韧匹配性，能够承受采煤机行走过程中产生的重载冲击和交变应力，不易发生断齿或变形。
2. 专业的齿面硬化处理：齿面经过渗碳整体淬火处理，有效硬化层深度可达3-4mm，齿面硬度达到HRC58-62，芯部保持HRC30-42的韧性。这种“外硬内韧”的特性，既保证了齿面优异的耐磨性，又赋予了齿轨轮良好的抗冲击能力，有效延长使用寿命。
3. 高精度加工，啮合平稳：齿圈径向跳动等关键尺寸指标经过严格把控，齿形精度高，与销轨啮合时运转平稳，振动和噪声低，减少异常磨损。
4. 完善的轴承与密封配套：齿轨轮组内部配置高承载能力的轴承（部分产品可选配免维护轴承），配合可靠密封结构，既能保证齿轨轮转动灵活，又能防止润滑脂泄漏和外部煤尘、水分侵入，适应井下恶劣环境。
5. 标准化接口，互换性好：产品结构与接口尺寸严格按原厂图纸设计，与对应型号采煤机的行走箱和销轨完全配套，可直接替换老旧或损坏的齿轨轮组，无需现场改制，大幅缩短设备检修停机时间。
三、工作原理简述
可以把它理解为采煤机的「行走轮胎」或「齿轮式履带驱动轮」：
采煤机牵引电机的动力经过行走箱内的多级齿轮减速增扭后，最终传递给齿轨轮组。齿轨轮组的轮齿与安装在刮板输送机上的销轨（一种连续铺设的齿条状轨道）相互啮合——采煤机机身通过导向滑靴骑在销轨上，保持齿轨轮与销轨的相对位置。当齿轨轮旋转时，轮齿依次与销轨上的销柱或齿槽接触并施加推力，推动整个采煤机沿销轨方向前进或后退。采煤机行走的速度和方向由牵引电机转速和转向控制，齿轨轮组则承担着将旋转动力转化为直线运动的关键任务。
四、主要功能
与刮板输送机销轨精确啮合，将牵引电机输出的旋转扭矩转换为采煤机沿工作面的直线行走驱动力；
承受并传递采煤机行走过程中产生的牵引力、冲击力和侧向力；
支撑采煤机整机重量的一部分，与导向滑靴共同维持机身在销轨上的稳定姿态；
配合行走箱轴承和密封结构，保证齿轨轮平稳转动并防止内部润滑脂泄漏和外部污染物侵入；
便于采煤机行走机构的日常检查和磨损后更换，保障设备持续运行。
五、安装与使用说明
安装/更换前准备：
1. 所有安装、拆卸作业必须在采煤机完全停机、总电源断电闭锁、机身处于稳定支撑状态后进行，严禁在设备带电或未采取防滑移措施的情况下作业，防止意外启动或机身滑移造成人身伤害；
2. 核对新齿轨轮组的型号（N18802B）是否与原机匹配，检查轮体有无可见裂纹、磕碰、锈蚀或铸造缺陷，齿面不得有明显的划伤或毛刺，轴承转动应灵活、无卡滞异响；
3. 准备专用拆卸和安装工具（如齿轨轮轴拉拔器、力矩扳手等），以及新的密封件、润滑脂和高强度紧固螺栓；
4. 将采煤机停放在合适位置，必要时拆除覆盖在齿轨轮组部位的保护盖板或挡煤板，清理轮组周围的煤尘和杂物，以便于操作。
安装步骤：
1. 彻底清洁安装部位：将行走箱安装面、齿轨轮轴及轴承座部位的旧润滑脂、煤泥、锈迹彻底清除干净，保证配合面无杂质，防止安装后影响装配精度或导致密封失效。
2. 检查导向滑靴与销轨状态：安装齿轨轮组之前，检查导向滑靴的磨损情况和销轨是否完好。导向滑靴磨损过度或销轨变形均会影响齿轨轮的啮合中心距，容易造成齿轨轮偏磨甚至断齿。
3. 对位安装齿轨轮组：将齿轨轮组平稳装入行走箱的安装孔位，确保轮轴与轴承座对中到位，必要时使用铜棒轻敲辅助就位，严禁硬砸强装。安装过程中注意避免磕碰齿面。
4. 轴承与轴端紧固：按规定预紧力和拧紧顺序安装轴端盖和固定螺栓，轴承预紧量应符合原厂技术要求，不可过紧或过松。确认密封件安装到位、无扭曲或破损。
5. 加注润滑脂：按照设备使用说明书要求，通过注油嘴向齿轨轮组轴承腔内加注规定牌号的润滑脂（如采用免维护轴承则无需此项），直至旧脂被新脂挤出、腔内充满为止。
6. 转动检查与现场测试：安装完成后，手动盘动齿轨轮，确认转动灵活、无卡滞异响。确认各紧固螺栓齐全紧固、盖板已恢复后，空载通电测试采煤机行走，观察齿轨轮与销轨的啮合是否平稳，有无异常声响或跳动。
7. 防松标记：在关键紧固螺栓上做好防松标记，便于日常巡检时快速发现松动。
六、重要注意事项（安全与维护）
安全操作红线（严禁行为）：
1. 严禁使用存在缺陷的齿轨轮：任何存在裂纹、齿面严重磨损、剥落或明显变形、热处理异常的齿轨轮组不得装车使用，否则可能在使用中发生轮齿断裂，造成采煤机掉道、卡阻甚至设备倾覆的严重事故；
2. 严禁不匹配的齿轮-销轨混用：不同厂家的齿轨轮与销轨在齿形参数上可能存在细微差异，混用会破坏啮合精度，加速齿面非正常磨损甚至引发卡滞；
3. 严禁在设备运转状态下检查或操作齿轨轮组：所有检查、紧固、注油作业必须在采煤机完全停机、断电闭锁后进行。齿轨轮组处于行走箱外侧，运转中靠近极易造成卷入伤害；
4. 严禁忽视导向滑靴磨损：导向滑靴磨损过度会导致齿轨轮与销轨的啮合中心距变小，引起轮齿受力异常，严重时引发轮齿断裂。
日常维护与保养：
1. 每班目视检查：开机前和停机后观察齿轨轮组运行区域，检查齿面是否有明显磨损、点蚀、剥落或断齿痕迹，检查结合面有无异常漏油或润滑脂溢出。
2. 定期紧固检查：每周检查齿轨轮轴端盖螺栓及其他连接螺栓是否松动。采煤机行走振动大，螺栓松脱是常见故障之一，发现松动应及时按规定扭矩重新紧固。
3. 定期加注润滑脂：普通齿轨轮组应按设备说明书规定的周期（通常为每周）对轴承加注润滑脂，直到新脂从密封处排出少许为止，保证轴承始终处于良好的润滑状态。
4. 关注异响和振动：行走过程中若听到齿轨轮与销轨啮合发出“咔哒”异响或感觉到机身明显抖动，应立即停机检查，排查齿面是否夹入异物、轮齿是否已损坏或导向滑靴磨损是否超限。
5. 定期测量齿厚与磨损量：设备定期检修时，应使用专用卡尺测量齿轨轮齿厚和磨损量，与磨损极限值对比。超过磨损极限的齿轨轮应及时更换。
6. 做好更换记录：每次更换齿轨轮组后，记录更换日期、运行时长和磨损情况，建立齿轨轮使用寿命台账，便于合理安排备件和预判下次更换周期。
七、常见故障简易判断
1. 采煤机行走无力、速度上不去或完全不行走：
可能原因：齿轨轮齿面严重磨损打滑；齿轨轮断裂掉齿；轴承损坏卡滞；销轨磨损严重；导向滑靴磨损导致啮合中心距偏差过大。
处理：停机检查齿轨轮和销轨的啮合状况，测量齿厚和磨损量。若轮齿已打滑或断裂，直接更换齿轨轮组。同时检查导向滑靴和销轨的磨损情况，必要时同步更换。
2. 行走时机身有规律性“咯噔、咯噔”异响：
可能原因：齿轨轮局部轮齿损坏或剥落；销轨局部节距偏差过大；齿轨轮轴承损坏；齿轮啮合面夹入金属异物。
处理：停机后缓慢转动齿轨轮，检查每个轮齿的状况，清理啮合区的杂物。发现缺损齿面应更换齿轨轮组，同时检查销轨对应部位是否异常。
3. 齿轨轮齿面出现点蚀、麻点或剥落小坑：
可能原因：齿面硬化层深度不足或硬度不够；润滑不良；长期超负荷运行；材质中存在冶金缺陷。
处理：出现明显剥落表明齿轨轮已经进入加速失效阶段，应尽快安排更换，避免剥落扩大后引发断齿。同时检查润滑状况和行走负载是否正常。
4. 齿轨轮轴端或周围出现大量油脂泄漏：
可能原因：密封件老化破损；轴承损坏导致过热使润滑脂液化；注油过多或注油嘴松动。
处理：清洁后判断泄漏源，更换损坏的密封件；如轴承已损坏，需更换整个齿轨轮组；注脂时按说明书要求控制加注量，以旧脂被挤出、新脂刚好冒出为宜。
5. 行走时采煤机向一侧偏斜或行走不直：
可能原因：导向滑靴磨损严重；齿轨轮组单侧过度磨损；销轨安装不平直。
处理：检查两侧导向滑靴的磨损量是否一致，测量齿轨轮左右两侧的齿面磨损是否均匀，必要时更换磨损件或调整销轨平整度。
总结：N18802B齿轨轮组是采煤机行走系统的核心动力输出元件，其工作状态直接影响采煤机的行走效率和运行安全。定期检查齿面磨损和螺栓紧固状态、按周期加注润滑脂、发现异常异响及时停机排查、禁止使用磨损超限或存在裂纹的齿轨轮，是保障齿轨轮组长期稳定运行的关键要点。所有操作必须严格遵守《煤矿安全规程》及采煤机使用维护说明书的相关要求。
