一、产品概述

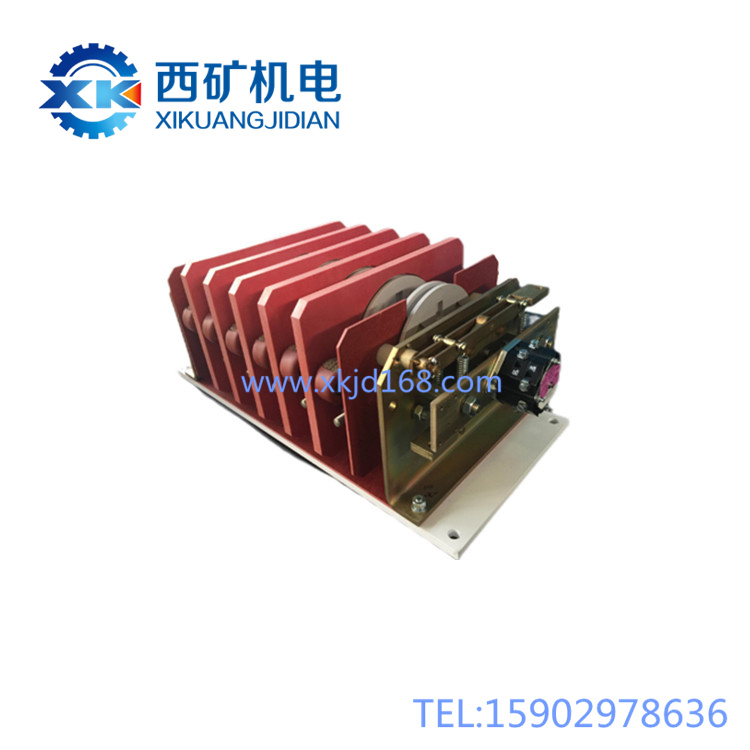

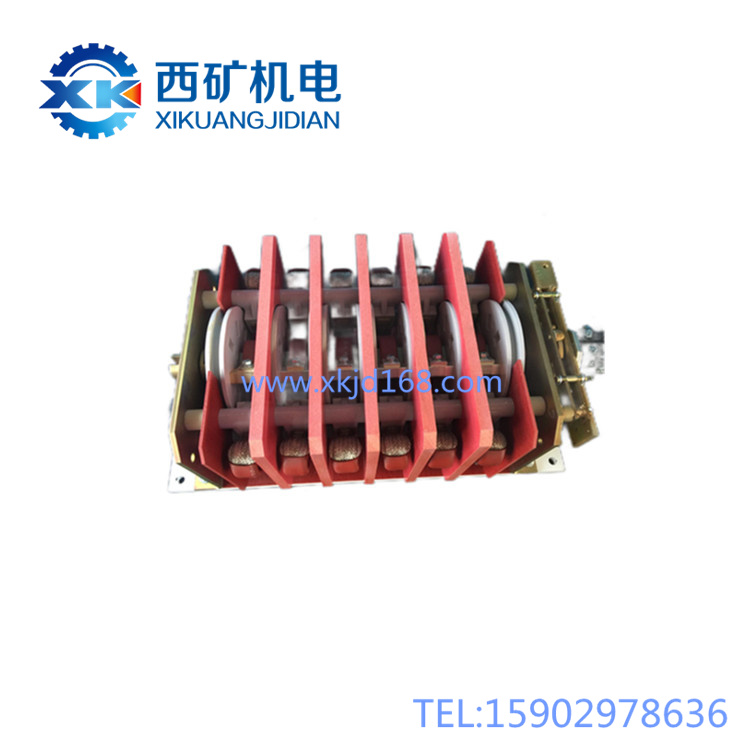

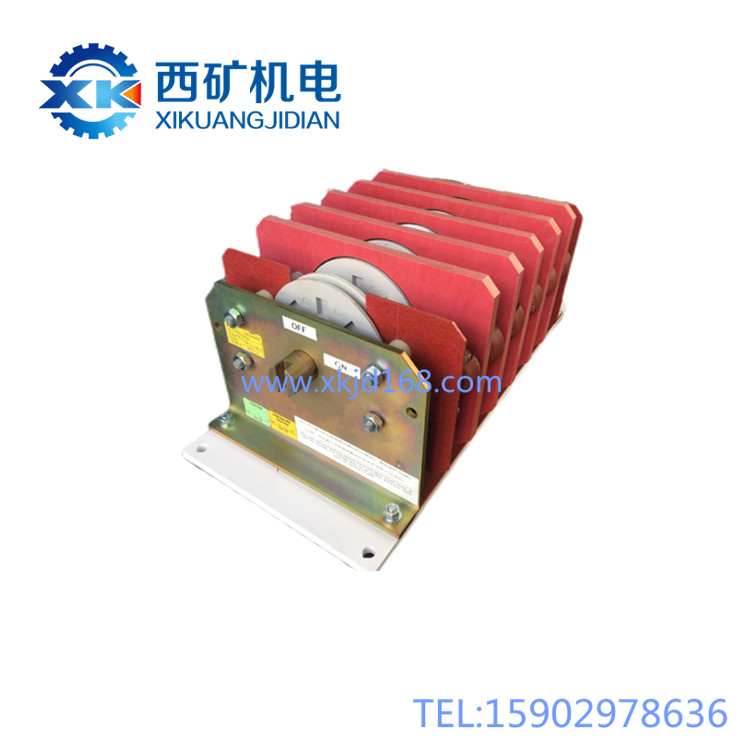

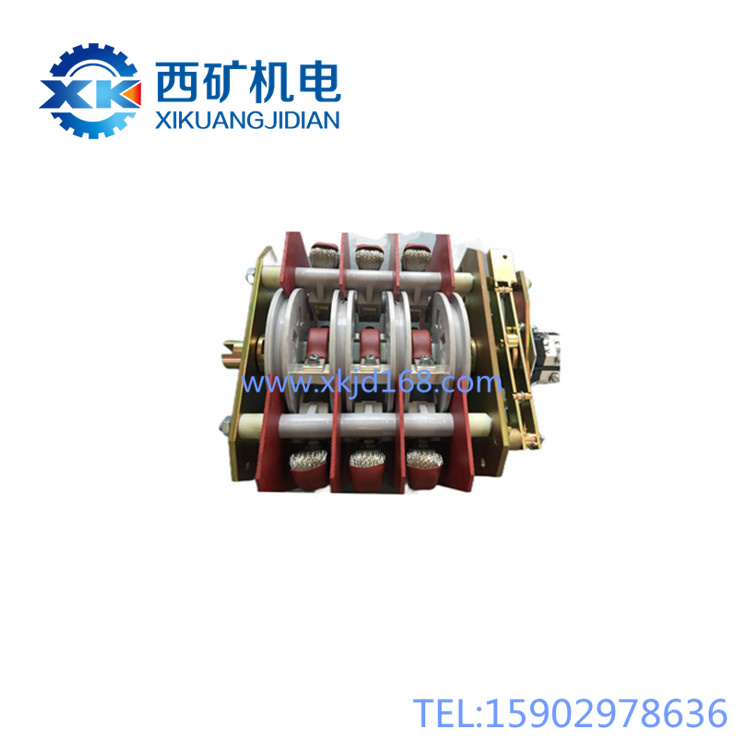

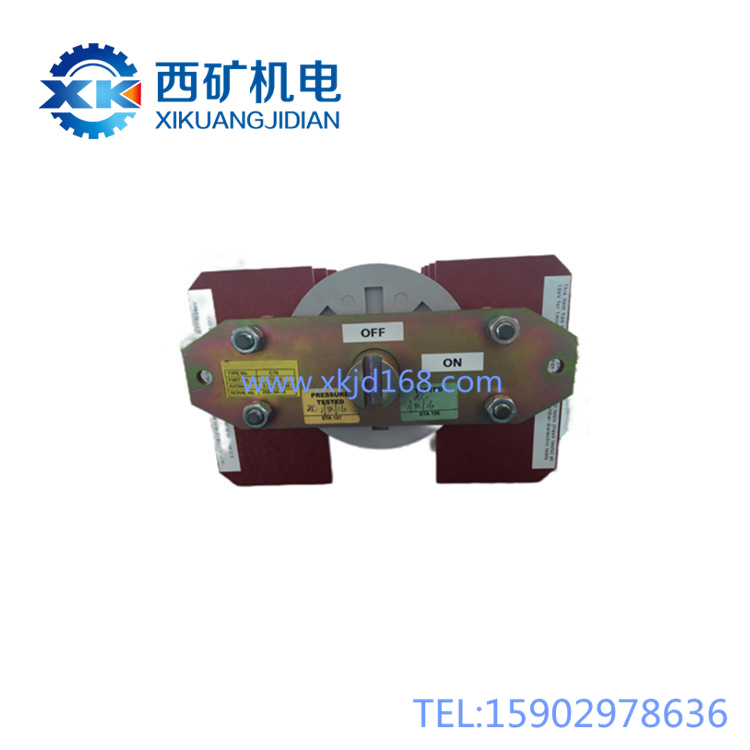

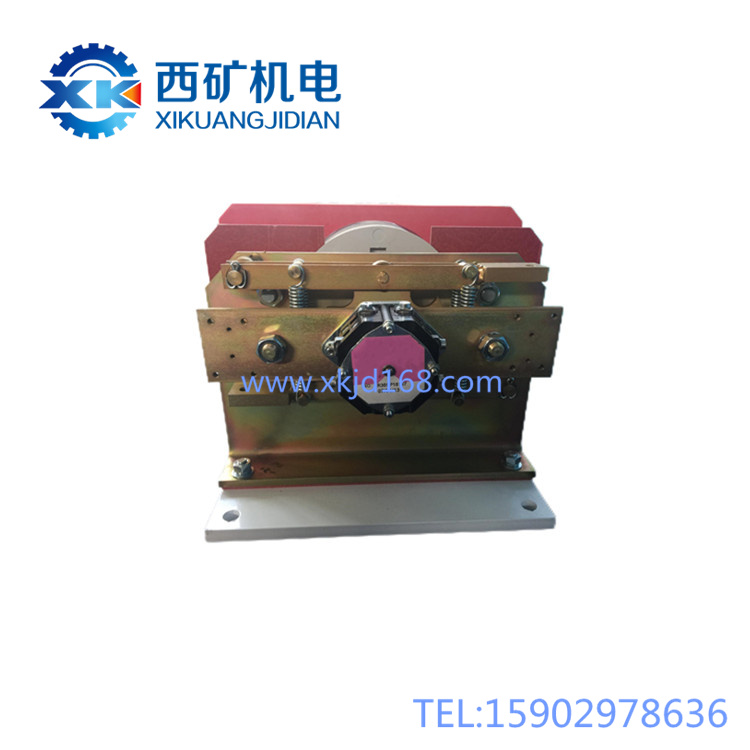

          C79/8矿用隔离开关是专为采煤机设计的三相集成式隔爆型电源隔离开关，相当于采煤机总电源的「看得见的安全隔离闸刀」，安装在采煤机电气控制箱内部，核心作用是在采煤机检修、长期停机时，彻底切断总电源输入，形成明显可见的安全隔离断点，从根源上防止误送电引发的人身安全事故，同时也可在日常开机、停机时完成总电源的通断控制，是采煤机电气系统必备的安全防护核心部件。本产品为矿用防爆结构设计，三极触头一体化布局，整体结构坚固，完全适配采煤工作面强振动、多粉尘的井下恶劣工况，符合煤矿井下爆炸性环境使用要求，资质齐全合规。

 二、核心特点

1.  防爆合规，结构坚固：符合矿用隔爆标准，防爆结合面加工精度满足要求，整体框架强度高，能长期承受采煤机作业的高频振动，不易变形损坏。

2.  通流能力强，耐烧蚀寿命长：三相触头采用耐电弧合金材质，适配采煤机总电源的额定负载，分合过程耐烧蚀，接触电阻小、发热量低，使用寿命长。

3.  定位清晰，防误操作：分合闸带有明确的机械定位结构，分、合位置标识清晰，操作到位后自动卡锁，不容易停留在半分半合的虚接位置，减少误操作风险。

4.  适配机载安装，操作省力：整体结构紧凑，适配采煤机电气箱有限安装空间，手动操作力矩小，更换维修便捷。

 三、工作原理简述

 可以把它理解为采煤机总电源的“安全断电闸门”：

 通过外部操作手柄带动内部转轴转动，转轴带动三组触头同步动作：合闸时三组触头可靠接触，接通采煤机三相总电源，为整台设备供电；分闸时三组触头同步分离，在电源输入端形成明显可见的隔离断点，彻底断开电源，即使上级开关误合闸，采煤机侧也完全不带电，充分保障检修人员安全。

 四、主要功能

• 总电源通断控制：正常作业时合闸接通总电源，停机时分闸切断总电源，完成日常电源控制。

• 安全隔离防护：检修、维护作业时，分闸形成明显安全断点，隔离电源输入，防止误送电，保障检修人员人身安全。

• 紧急断电处置：遇到突发紧急情况，可手动操作分闸快速切断采煤机总电源，处置险情。

 五、安装与使用说明

  安装/检修前准备：

1.  所有安装、接线、检修作业必须在上级进线电源完全断电闭锁、验电确认无电后进行，严禁带电作业。

2.  检查核对：确认产品型号匹配，外壳无变形开裂，防爆结合面无刮伤损伤，触头无氧化烧蚀，操作手柄转动灵活，定位卡锁正常。

  安装步骤：

1.  固定安装：将隔离开关整体牢固固定在电气箱预设的安装支架上，拧紧固定螺栓，防止采煤机振动导致松脱移位。

2.  接线作业：按照标识对应连接三相进线和出线，拧紧接线端子，保证接触可靠，接触不良会引发发热烧损。

3.  功能测试：盖防爆箱盖前，手动操作分合3-5次，确认分合闸动作顺畅、定位准确，三相都能正常通断后，再紧固防爆箱盖完成安装。

  日常使用规范：

1.  合闸操作：用力推动操作手柄到位，听到定位卡锁的声响后，确认到位才能送电，严禁停在中间位置。

2.  分闸操作：拉动操作手柄到位，确认定位卡锁锁止，所有触头完全断开后，才能开始检修作业。

3.  核心禁忌：隔离开关仅能在空载状态下分合，严禁带负荷分合闸。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁带负荷分合闸：隔离开关不具备灭弧能力，带负荷分合会产生强烈电弧，烧损触头甚至引发安全事故，必须先断开负荷侧开关，再操作隔离开关分闸。

2.  严禁破坏防爆结合面：防爆结合面是保障隔爆性能的核心，严禁刮伤、敲击防爆结合面，也不得在结合面垫纸片、胶布等杂物，否则会丧失防爆性能，构成重大安全隐患。

3.  严禁半合闸虚接运行：严禁让隔离开关停在半分半合的位置，虚接会导致触头严重发热，短时间内就会烧蚀损坏，甚至引发电气事故。

4.  严禁检修不验电：检修作业前，除了确认隔离开关在分闸位置，还必须验电确认采煤机侧无电，才能开始作业，杜绝隐患。

  日常维护与保养：

1.  每班点检：每班开机前检查隔离开关分合位置是否正确，有无异常异味、发热，确认正常再开机。

2.  定期紧固检查：每周检查一次接线端子、固定螺栓有没有松动，发现松动及时紧固，避免虚接发热。

3.  定期清理检修：每次工作面计划性检修，清理隔离开关内部的煤尘、积污，打磨触头表面的氧化层和轻微烧蚀痕迹；防爆结合面清洁后涂抹防锈油脂，防止锈蚀。

4.  及时更换故障件：触头烧蚀严重、定位机构磨损失效后，及时更换同型号隔离开关，严禁带病运行。

 七、常见故障简易判断

1.  合闸后采煤机缺相运行：

• 可能原因：某一相接线端子松动；对应触头烧蚀断开。

• 处理：断电后紧固接线端子，打磨轻微烧蚀的触头，无法修复则更换隔离开关。

2.  分合闸操作卡滞、转不动：

• 可能原因：转轴积灰卡涩；转轴缺油锈蚀；定位机构卡滞。

• 处理：断电后清理转轴杂质，给转轴涂抹润滑脂，重新调整定位机构。

3.  合闸后触头异常发热、有烧焦味道：

• 可能原因：接线端子松动；触头烧蚀接触不良；合闸不到位虚接。

• 处理：重新合闸到位，紧固接线端子，打磨触头，烧蚀严重则更换。

4.  操作手柄到位，但一相或三相不通：

• 可能原因：定位机构磨损，手柄到位但实际触头没到位；触头连接螺栓松脱。

• 处理：重新调整定位机构，紧固触头连接螺栓，磨损严重则更换隔离开关。

 总结：C79/8矿用隔离开关是保障采煤机检修安全的核心电气部件，是避免误送电人身事故的第一道安全防线。严格空载操作、保证分合到位、定期检查紧固、保护防爆结构，就能保障其长期稳定可靠工作，为采煤机作业和检修安全提供可靠保障，所有操作必须严格遵守《煤矿安全规程》相关要求。
