一、产品概述

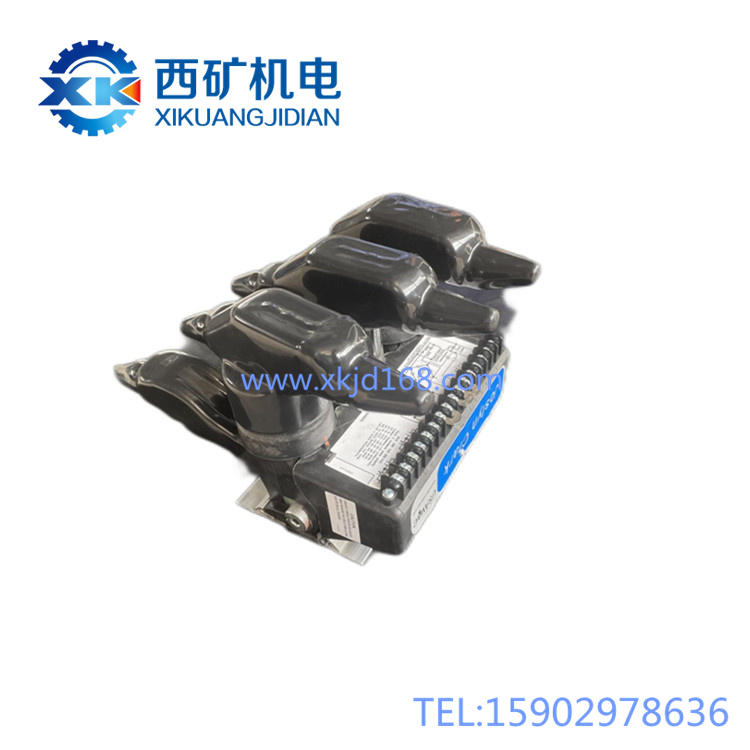

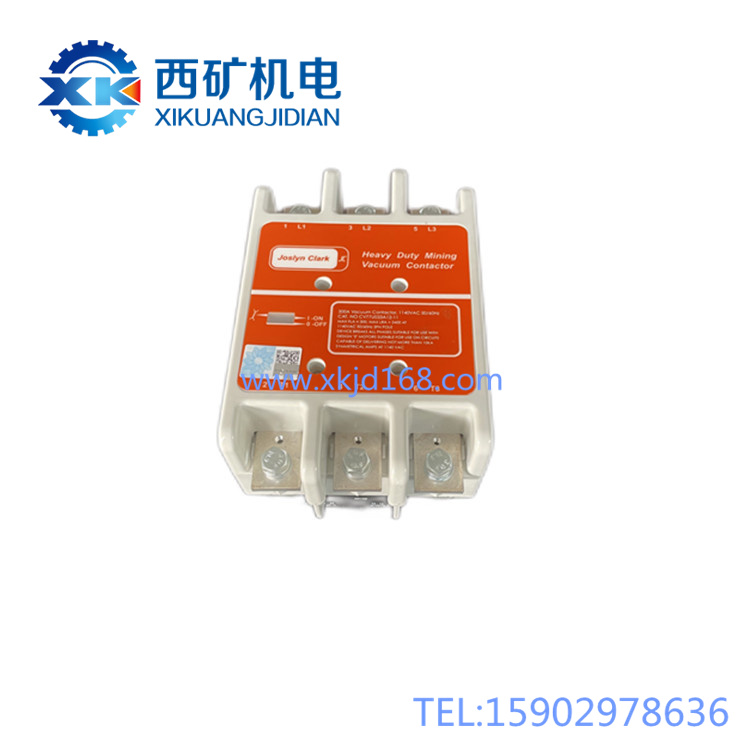

       JOSLYN CLARK多联集成接触器是进口原厂生产的多路同步控制接触器，广泛配套在矿用采煤机、掘进机等设备的隔爆电控系统中，相当于电控系统的「多路联动电动开关闸」，可实现多个回路同步通断控制，适配煤矿井下频繁启停、强振动、多尘的工况要求，产品绝缘性能、抗电弧性能优异，符合矿用防爆安装要求，可靠性和使用寿命远优于普通接触器，是矿用设备高端配套的常用控制元件。

 二、核心特点

1.  进口原厂品质，性能稳定可靠：原装进口设计制造，核心部件加工精度高，绝缘和灭弧材料性能优异，耐频繁通断、抗电弧烧蚀，使用寿命长，长期运行故障概率低。

2.  多极集成同步设计，结构紧凑：将多组触头集成在同一本体上，可实现多个回路同步通断，不会出现单组接触器动作不同步的问题，同时节省电控箱内部安装空间，布线更简洁。

3.  定位清晰，动作可靠：触头闭合、断开定位准确，不容易停留在半合半分的虚接位置，减少了虚接发热烧损的风险，动作响应快，控制精度高。

4.  标准安装尺寸，替换便捷：适配主流矿用设备原厂安装尺寸，接线端子标识清晰，更换维修不需要改造电控箱，可快速完成替换，减少停机检修时间。

 三、工作原理简述

 可以把它理解为「同步动作的多组开关组合」：

• 当控制线圈得电后，电磁力带动所有极的触头同步动作，一次性闭合所有需要接通的回路，实现多路同步供电；当控制线圈失电后，复位弹簧带动所有触头同步断开，一次性切断所有对应回路，满足设备多回路同步启停的控制需求，比多个分散接触器的动作一致性更好，更适合需要同步控制的工况。

 四、主要功能

• 为矿用采煤机、掘进机等设备提供多路动力/控制回路同步通断控制，比如同步启停多台电机、切换不同工作回路；

• 适配煤矿井下隔爆电控箱安装，满足频繁启停操作的使用要求，长期运行可靠性高；

• 标准化设计适配原有设备替换，维修更换便捷，降低设备维护成本。

 五、安装与使用说明

  安装/检修前准备：

1.  所有安装、更换、检修作业必须在设备总电源断电闭锁、验电确认无电后进行，严禁带电作业；

2.  检查核对：确认产品型号匹配，本体无开裂损坏，绝缘件无破损，触头无氧化变形，合格后再安装。

  安装步骤：

1.  固定本体：将接触器整体牢固固定在电控箱预设安装支架上，按要求扭矩拧紧固定螺栓，避免长期振动导致松脱；

2.  规范接线：按照产品自带接线图对应连接控制线圈和各回路接线，拧紧每个接线端子，保证接触可靠，避免虚接发热；

3.  功能测试：安装完成后，手动测试通断动作，确认所有触头同步闭合、同步断开，接线导通正常后，再关闭隔爆箱盖上电试机。

（接触器为自动控制元件，正常使用时不需要人工操作，随控制信号自动完成通断，日常仅需要点检状态即可。）

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁超额定参数使用：严禁超过产品额定电流、额定电压使用，超参数运行会导致触头快速烧蚀、绝缘击穿，甚至引发电气火灾，必须匹配对应负载使用；

2.  严禁半合半分虚接运行：发现触头动作不到位、定位失效时，必须立即更换，严禁带故障虚接运行，虚接会快速引发过热烧损；

3.  严禁带电开盖检修：任何检修、清洁作业必须断电闭锁验电后进行，严禁带电操作，防止触电事故；

4.  严禁破坏绝缘结构：严禁划伤、磕碰接触器的绝缘件，绝缘损坏会引发短路、漏电故障，必须保护绝缘结构完好。

  日常维护与保养：

1.  每班点检：每班检查接触器有无异常异响、异常发热，接线端子有无松动，发现异常及时停机处理；

2.  定期检查触头：每次工作面计划性检修，检查触头表面烧蚀情况，轻度烧蚀可轻轻打磨清洁，烧蚀严重必须整体更换；

3.  定期清洁除尘：清理接触器表面积攒的煤尘、油污，避免粉尘积污引发绝缘下降、短路故障；

4.  紧固连接件：定期紧固固定螺栓和接线端子，采煤工作面振动大，容易引发连接件松动，松动要及时紧固。

 七、常见故障简易判断

1.  接触器不吸合，完全不动作：

• 可能原因：控制线圈供电断路；接线端子松动；线圈烧坏。

• 处理：断电后检查控制电源，紧固接线端子，线圈烧坏则更换同型号接触器。

2.  吸合后某一回路不通电：

• 可能原因：对应触头烧蚀断开；接线端子松动脱落。

• 处理：紧固接线端子，触头烧蚀严重则更换接触器。

3.  运行中触头异常发热、有焦糊异味：

• 可能原因：负载超过额定电流；接线端子虚接；触头烧蚀接触不良。

• 处理：降低负载，紧固接线端子，烧蚀严重更换接触器。

4.  线圈断电后触头不分开，回路不断电：

• 可能原因：触头粘连；机械卡滞。

• 处理：这种情况非常危险，必须立即断电更换同型号新接触器，严禁继续使用。

  总结：JOSLYN CLARK原装进口接触器凭借优异的可靠性，是矿用设备电控系统稳定运行的可靠保障，只要匹配对应型号正确安装，定期检查触头紧固接线，就能长期稳定运行，满足矿用设备频繁启停的控制需求，所有操作必须符合《煤矿安全规程》相关要求。
