一、产品概述

本款隔离开关是专为煤矿采煤机、掘进机隔爆电控系统设计的原厂矿用隔爆型总电源隔离开关，相当于隔爆电控箱的「总电源安全隔离闸门」，直接安装在隔爆电控箱内部，既可以完成日常采煤机/掘进机总电源的通断控制，也能在设备检修、长期停机时，彻底断开电源形成明确可见的安全隔离断点，从根源避免误送电引发的人身安全事故，符合煤矿井下爆炸性环境使用要求，持有煤矿安全MA认证，资质齐全合规，完全适配井下强振动、多粉尘的恶劣工况。

 二、核心特点

1.  隔爆合规，结构坚固耐用：整体采用高强度铝合金隔爆壳体，重量轻、强度高、耐腐蚀，隔爆结合面加工精度符合防爆标准要求，可长期承受采煤作业的高频振动，不易变形损坏，防爆性能稳定。

2.  三极同步动作，可靠性高：三相触头一体化联动设计，分合闸保证同步动作，不会出现单极动作滞后、不同步的问题；触头采用耐电弧合金材质，耐烧蚀、接触电阻小、发热量低，使用寿命更长。

3.  插入式紧凑设计，替换便捷：标准插入式安装结构，适配矿用隔爆电控箱预留安装位，不占用额外空间，更换维修不需要改造电控箱体，直接对接安装即可，大幅缩短停机检修时间。

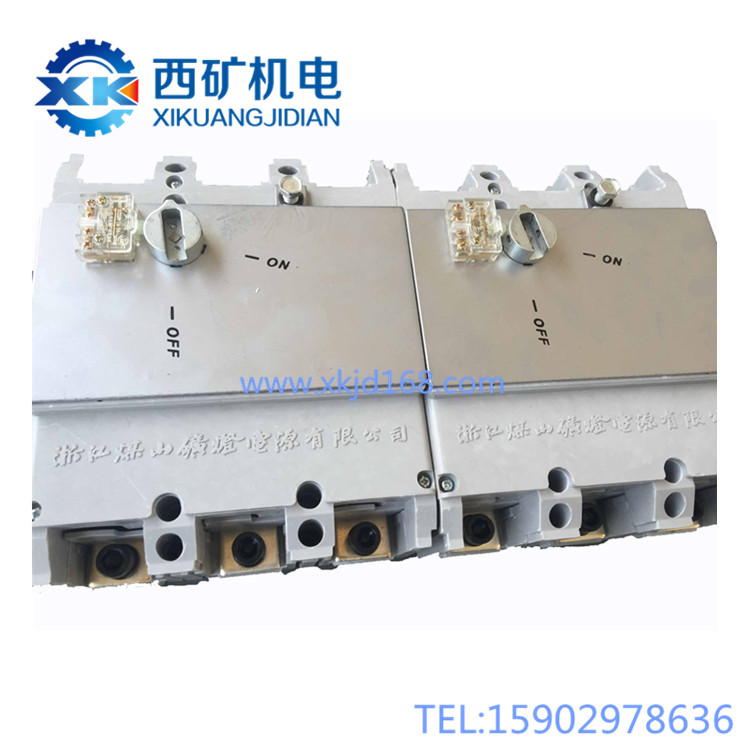

4.  标识清晰，防误操作设计：面板ON/OFF分合标识清晰醒目，操作旋钮到位后自带机械定位，不容易停留在半分半合的虚接位置，从结构上减少误操作风险。

 三、工作原理简述

  可以把它理解为「手动控制的三相安全断电闸刀」：

• 手动旋转操作旋钮，带动内部三组触头同步动作：合闸时三组触头紧密可靠接触，接通采煤机/掘进机三相总电源，为整机供电；分闸时三组触头同步完全分离，在电源输入端形成明显可见的安全隔离断点，即使上级开关误合闸，设备侧也完全不带电，充分保障检修人员的人身安全。

 四、主要功能

• 日常总电源通断管控：采煤机/掘进机作业前合闸接通总电源，停机后分闸切断总电源，完成日常电源控制。

• 检修安全隔离防护：设备检修、维护作业时分闸，形成明确安全断点，隔离电源输入，从根源杜绝误送电人身事故。

• 突发险情紧急断电：遇到电气故障、安全险情时，可手动快速分闸切断总电源，控制险情范围。

 五、安装与使用说明

  安装/检修前准备：

1.  所有安装、接线、检修作业必须在上级进线电源完全断电闭锁、验电确认无电后进行，严禁带电作业；

2.  检查核对：确认产品型号匹配，壳体无变形开裂，隔爆结合面无刮伤损伤，触头无氧化烧蚀，操作旋钮转动灵活、定位功能正常。

  安装步骤：

1.  固定安装：对准电控箱预留安装位插入到位，均匀拧紧固定螺栓，防止采煤机长期振动导致松脱移位；

2.  接线作业：按照标识对应连接三相进线和出线，拧紧每个接线端子，保证接触可靠——接触不良会直接引发触头异常发热烧损；

3.  功能试操作：盖合隔爆箱盖前，手动操作分合3~5次，确认分合闸动作顺畅、定位准确、三相通断正常后，再紧固隔爆箱盖完成安装。

  日常使用规范：

1.  合闸操作：平稳旋转操作旋钮到ON标记位置，确认到位听到定位卡锁声响后，才能送电，严禁将旋钮停在中间半分半合位置；

2.  分闸操作：旋转旋钮到OFF标记位置，确认定位卡锁锁止、所有触头完全断开后，才能开始检修作业；

3.  核心禁忌：本隔离开关仅可在空载状态下分合，严禁带负荷分合闸。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁带负荷分合闸：隔离开关不具备强灭弧能力，带负荷分合会产生强烈电弧，直接烧损触头甚至引发电气爆炸事故，必须先断开负荷侧开关，再操作隔离开关分闸。

2.  严禁破坏隔爆结合面：隔爆结合面是保障隔爆性能的核心，严禁刮伤、敲击隔爆结合面，也不得在结合面垫纸片、胶布等杂物，否则会彻底丧失隔爆性能，构成重大安全隐患。

3.  严禁半合闸虚接运行：严禁让隔离开关停留在半分半合的位置，虚接会导致触头严重发热，短时间内就会烧蚀损坏，甚至引发电气火灾。

4.  严禁检修不验电：即使确认隔离开关处于分闸位置，检修作业前也必须验电，确认设备侧无电后才能开始作业，杜绝隐形安全隐患。

  日常维护与保养：

1.  每班点检：每班开机前，检查隔离开关分合位置是否正确，有无异常异味、异常发热，确认正常后再开机。

2.  定期紧固检查：每周检查一次接线端子、固定螺栓是否松动，采煤工作面振动大，容易引发连接件松脱，发现松动及时紧固，避免虚接发热。

3.  定期清理检修：每次工作面计划性检修，清理隔离开关内部的煤尘积污，打磨触头表面的氧化层和轻微烧蚀痕迹；隔爆结合面清洁后涂抹专用防锈油脂，防止锈蚀。

4.  故障及时更换：触头烧蚀严重、定位机构磨损失效后，及时更换同型号合格产品，严禁带病运行。

 七、常见故障简易判断

1.  合闸后采煤机缺相运行：

• 可能原因：某一相接线端子松动；对应触头烧蚀断开。

• 处理：断电后紧固接线端子，打磨轻微烧蚀的触头，无法修复则更换隔离开关。

2.  分合闸操作卡滞、旋钮转不动：

• 可能原因：转轴积灰卡涩；转轴缺油锈蚀；定位机构卡滞。

• 处理：断电后清理转轴杂质，给转轴涂抹适配润滑脂，重新调整定位机构。

3.  合闸后触头异常发热、有焦糊异味：

• 可能原因：接线端子松动；触头烧蚀接触不良；合闸不到位虚接。

• 处理：重新合闸到位，紧固接线端子，打磨触头，烧蚀严重则更换隔离开关。

4.  操作旋钮到位，但一相或三相不通电：

• 可能原因：定位机构磨损，旋钮到位但实际触头未到位；触头连接螺栓松脱。

• 处理：重新调整定位机构，紧固触头连接螺栓，磨损严重则更换新隔离开关。

 总结：本款矿用隔爆型插入式隔离开关是矿用采煤机、掘进机电气系统的核心安全部件，是预防误送电人身事故的关键安全防线。严格空载操作、保证分合到位、定期检查紧固、保护隔爆结构，就能保障其长期稳定可靠工作，为设备作业和检修安全提供可靠保障，所有操作必须严格遵守《煤矿安全规程》相关要求。
