一、产品概述

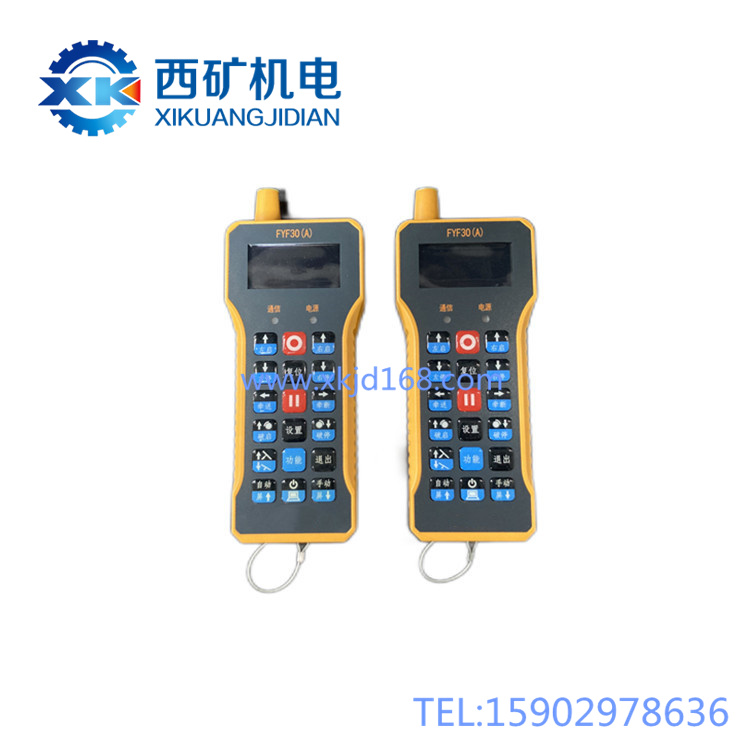

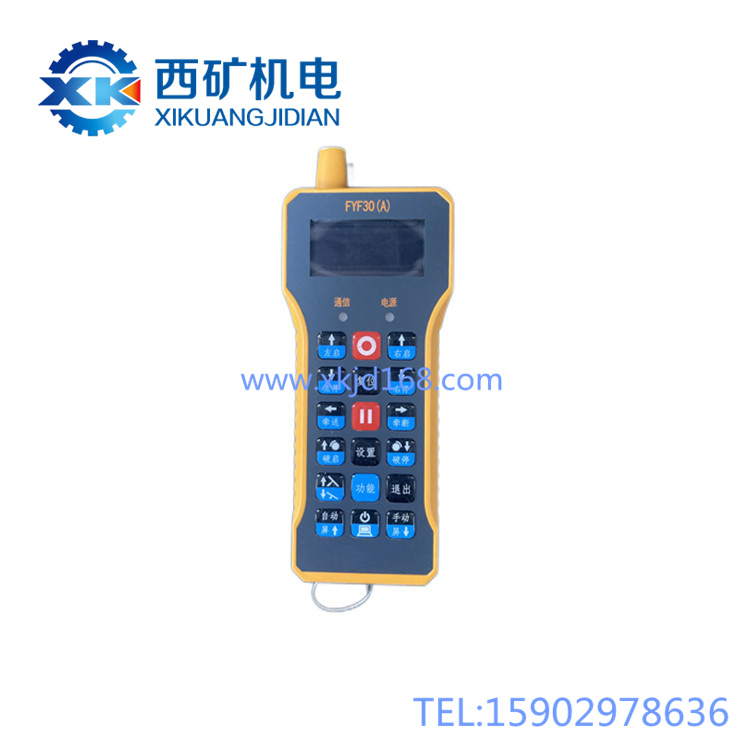

           FYF30（A版）遥控器是采煤机无线遥控系统的核心操控终端，相当于采煤机的「移动驾驶盘」。它专门为煤矿井下采煤机设计，操作人员手持该遥控器，可以在远离机身的安全位置，直接控制采煤机的行走方向、行走速度、左右摇臂的升降等关键动作，帮助操作人员避开粉尘大、能见度差、存在飞矸风险的危险区域，在更安全的位置完成对采煤机的精准操控。FYF30（A版）遥控器属于矿用本质安全型防爆设备，符合煤矿井下有瓦斯和煤尘爆炸风险的作业环境使用要求，具备煤安认证资质。该型号分为左位遥控器（即出厂时默认配对控制采煤机左侧相关功能）和右位遥控器，通常与FYS30系列遥控接收器配套使用，两者通过无线信号通信，构成一套完整的采煤机遥控系统。本产品严格按照采煤机原厂配套要求设计，接口通信协议与原机完全兼容，可直接替换同型号老旧遥控器，无需额外配置调整。

  二、核心特点

1.  本安防爆设计，井下使用安全：产品按照矿用本质安全型防爆标准设计，工作能量控制在安全范围内，即使电路出现故障也不会产生足以引爆瓦斯的火花或高温，可在含有瓦斯、煤尘爆炸性危险的煤矿井下环境中安全使用。

2.  双向通信，状态可视：FYF30（A版）是双向收发遥控器，不仅能够向接收模块发送按键指令，还能同时接收采煤机的运行状态信息（如行走速度、滚筒高度等）并显示在遥控器液晶屏幕上，让操作人员实时了解设备状态，避免盲目操作。

3.  操作功能全面：通过遥控器上的按键组合，可实现对采煤机“启动”、“急停”、“左滚筒升/降”、“右滚筒升/降”、“牵引启动/停止”、“总停”等主要功能的遥控操作，覆盖采煤机井下作业的核心操控需求。

4.  停机指令多重保障：针对“牵停”、“总停”、“急停”等关键停机指令，遥控器采用饱和发送模式——即使操作人员松开按键，系统仍会持续多次发送停机指令，确保紧急情况下停机指令被可靠执行。

  三、工作原理简述

  可以将FYF30（A版）遥控器理解为一部“采煤机专用安全手机”：

• 操作人员按下某个功能按键后，遥控器将这一指令通过加密编码的无线信号发射出去。安装在采煤机上的遥控接收模块（通常称为FYS30接收器）收到信号后进行解码校验，确认指令有效后，由采煤机控制系统驱动对应的执行部件完成动作——比如按“左升”键，摇臂就会抬起。

• 与传统单向遥控器不同，FYF30（A版）除了“发送”指令外，还会“接收”采煤机的反馈信息。采煤机在运行过程中，会将自身状态数据（如行走速度、滚筒高度、各系统运行状况等）回传给遥控器并显示在屏幕上，相当于操作人员在手持端就能“看到”采煤机的实时状态，不需要频繁扭头观察机身仪表，操作更从容、更安全。

  四、主要功能

• 实现采煤机的无线遥控操作，包括行走启停、行走方向及速度控制、左右摇臂升降等核心动作；

• 具备急停功能，遇紧急情况可迅速切断采煤机动力；

• 本安防爆设计，可在煤矿井下爆炸性环境中安全使用；

• 配套接收器完成无线通信，支持采煤机的日常遥控作业；

• 具备跌落保护和自动关机功能，提高设备使用安全性。

  五、使用说明

  使用前准备：

1.  检查遥控器外观：使用前检查遥控器外壳有无破损、裂纹，按键是否弹性良好无卡滞，液晶屏有无破裂或显示异常，天线部位是否完好。外壳破损或防爆面损伤的遥控器严禁入井使用。

2.  检查电池电量：查看遥控器液晶屏上的电池电量图标。电量不足时请及时更换专用电池（更换作业应在井上进行）。

3.  确认配对正确：如FYF30-1为左位遥控器，通常用于控制采煤机左侧滚筒及其他左侧功能。使用前应确认遥控器与机身接收系统已正确配对。部分机型需将机身遥控选择开关旋至与遥控器操作方向一致的位置。

4.  周边安全确认：开机前确认遥控器操控范围内无人处于危险区域（滚筒附近、行走前方等），确认采煤机附近具备安全操作条件。

• 开机操作：长按“开关键”键，液晶屏点亮，遥控器自动寻找接收机并建立通信，完成开机。

• 日常操作： 根据采煤机配套使用说明书，操作相应功能按键进行采煤机牵引、摇臂升降等动作。按动遥控器功能键时，注意观察液晶屏显示的状态信息是否与实际动作一致。采用遥控操作时，操作人员必须位于安全位置。开机、退机、调机前，必须确认周围无人并发出报警信号。

• 关机操作： 按下“开关”按钮不松手，显示屏关闭，遥控器进入关机状态。

• 充电与电池管理（如为充电式机型）： 遥控器内置本安电池组需要定期更换电池或进行充电，充电方法应严格按照产品说明书执行。长时间不用（超过90天）或储存、运输时，应将电池组从电池仓中取出单独存放，并每隔90天对存放的电池组进行一次充电以补充自然放电损耗。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁私自拆改遥控器防爆结构：本产品为矿用本安型防爆设备，私自拆解、改动内部电路或更换非指定规格的元器件会彻底破坏防爆性能，构成重大安全隐患。严禁改变该产品本安电路及与本安电路相关的电气元件的型号、规格及参数。

2.  严禁使用非指定电池：必须使用使用说明书规定型号和规格的专用电池，严禁随意更换使用说明书规定以外的电池。错误的电池可能导致输出能量超标、损坏电路甚至引发安全事故。

3.  严禁在危险区域拆装电池：更换电池等涉及拆盖的操作必须在井上安全环境中进行，严禁在井下含有瓦斯的场所开盖操作。

4.  严禁将遥控器带入禁止区域：遥控器属电子产品，不得放置在采煤机电气腔、接线腔等强电磁干扰区域，避免信号异常或误触发。

5.  严禁单人在无人监护时使用：采煤机正常割煤或行走过程中，至少应配备两名采煤机司机（通常配备左右两台遥控器，一主一辅），否则不得进行割煤或行走操作。

6.  严禁操作人员处于危险位置：采用遥控操作时，操作人员必须位于安全的、视野良好的位置，严禁停留在滚筒旋转半径内、行走路线前方或存在顶板掉落风险的区域。

  日常维护与保养：

1.  每班使用前检查：开机前检查遥控器外壳有无破损、按键功能是否正常、液晶屏显示是否完整、信号强度是否良好。发现外壳破损或防爆结合面损伤的遥控器严禁入井使用。

2.  保持天线状态良好：使用遥控器时，应注意天线不得被遮挡或弯折。天线破损或接触不良会严重影响通信距离和可靠性。

3.  保持遥控器清洁：每班使用后，用干燥软布擦拭遥控器表面，清除煤尘和油污。注意不要让液体渗入按键缝隙或充电接口，防止内部电路受潮腐蚀。

4.  防摔防撞：遥控器属于精密电子设备，虽然具有跌落保护功能，但应尽可能避免磕碰和跌落，搬运和存放时轻拿轻放。严禁从高处抛甩或踩踏。

5.  定期功能测试：建议每周在停机状态下进行一次遥控功能测试，检查各按键指令是否能够正确驱动对应动作，急停功能是否可靠有效。

6.  妥善存放：不使用时，将遥控器放入专用存放箱或充电柜内，避免挤压、潮湿和高温环境。长期存放时取出电池，并按周期补电。

7.  故障及时报修：遥控器内部电路精密度高，井下不具备维修条件。出现按键失灵、显示异常、通信中断等故障时，应升井后交由专业人员检修或直接更换同型号合格产品，严禁带病运行。

  七、常见故障简易判断

1.  遥控器无法开机：

• 可能原因：电池电量耗尽；电池未正确安装；电池触点氧化或接触不良；内部电路故障。

• 处理：首先检查电池电量和安装极性是否正确，清洁电池触点。若更换新电池后仍无法开机，可能是内部故障，需升井后检修。

2.  通信中断或信号不稳定：

• 可能原因：超出有效遥控距离（一般大于30米时信号衰减显著）；遥控器与接收器之间有物理遮挡；天线损坏；机身侧接收模块故障。

• 处理：尝试向采煤机方向靠近，调整遥控器朝向，检查天线是否完好。若在近距离仍通信失败，需检查接收模块状态。

3.  按按键后采煤机无反应：

• 可能原因：遥控器未正确配对或左右配置错误；电池电量不足导致发射功率下降；按键本身失灵。

• 处理：检查液晶屏电池电量图标，确认遥控器与接收系统已正常配对。确认正在使用正确的遥控器（左控左、右控右）。更换新电池后重新测试。

4.  液晶屏显示异常或花屏：

• 可能原因：遥控器受外力撞击导致液晶损坏；内部排线松动或接触不良；在低温高湿环境下出现的暂时性显示迟滞。

• 处理：轻微拍震或待环境恢复后观察是否恢复正常；持续显示异常或花屏说明液晶已损坏，需升井后更换。

5.  遥控器跌落或泡水后功能异常：

• 可能原因：内部元件受冲击松动或短路损坏。

• 处理：立即停止使用，升井后交由专业检修人员处理，井下严禁开盖检查和维修。

  总结：FYF30-1遥控器是采煤机无线操控的核心设备，它将操作人员从机身的恶劣工作环境中解放出来，在更安全的位置实现对采煤机的精准控制。使用前确认电量充足和通信正常、操作时位于安全位置、发现异常立即停止使用、严禁私自拆卸和擅自更换配件，是保障遥控器长期安全可靠运行的关键。所有操作必须严格遵守《煤矿安全规程》及采煤机使用维护说明书的相关要求。
