一、产品概述

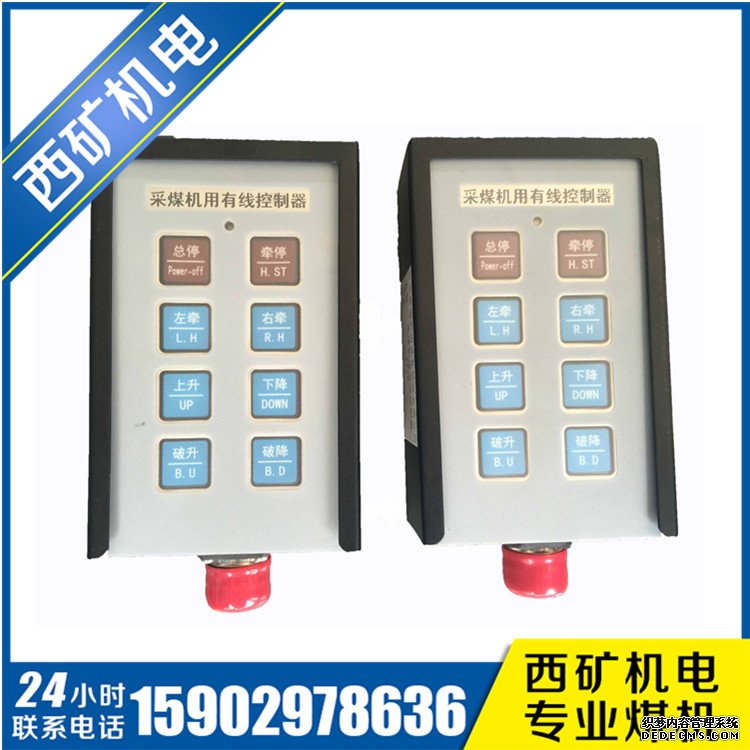

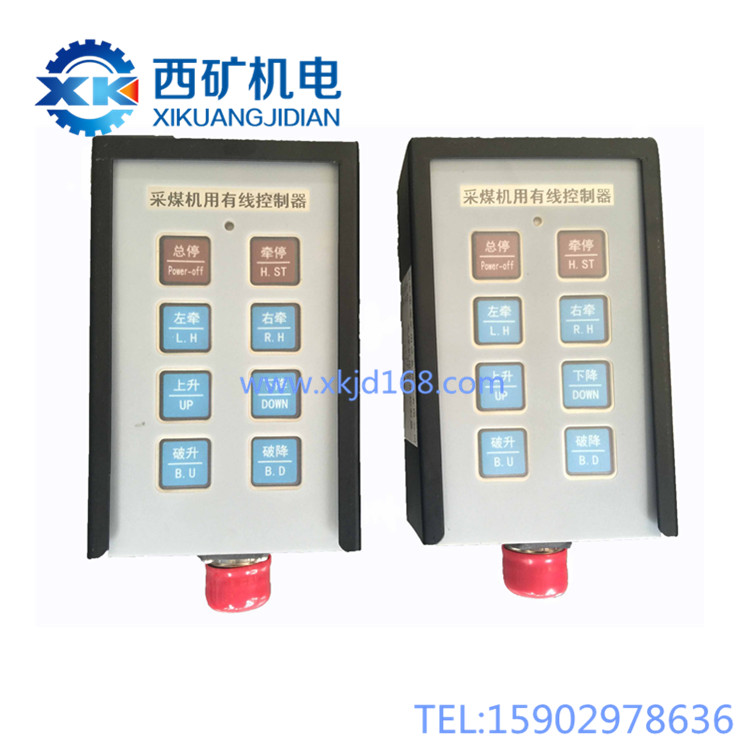

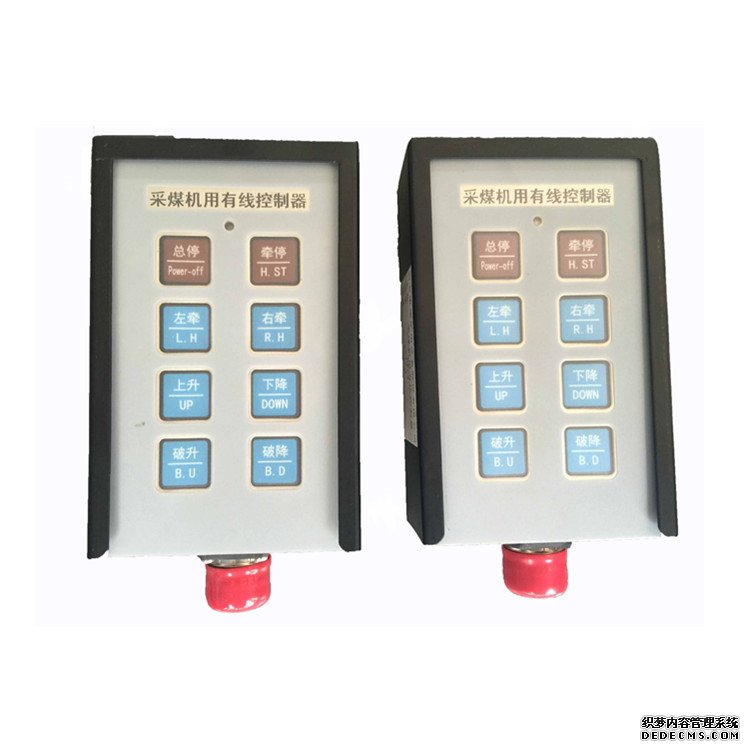

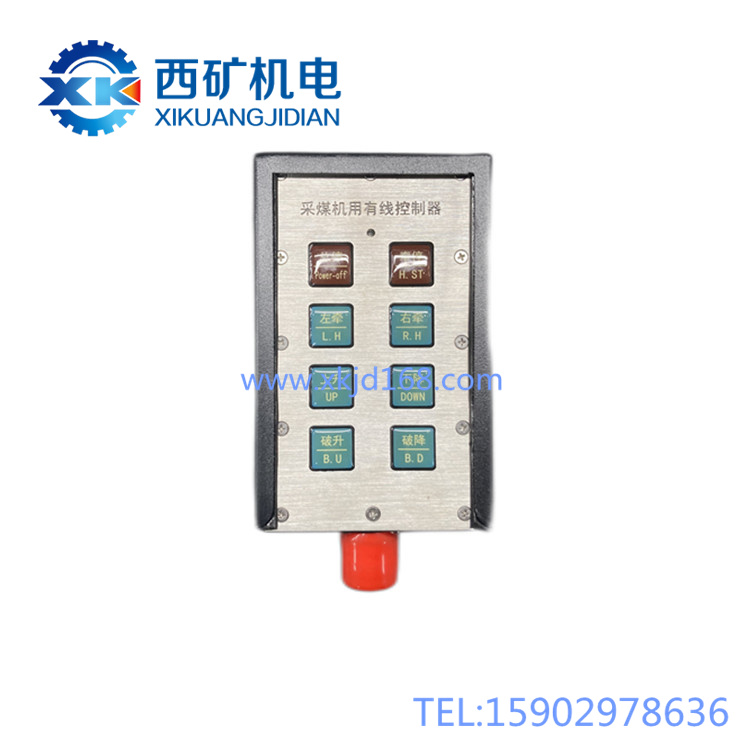

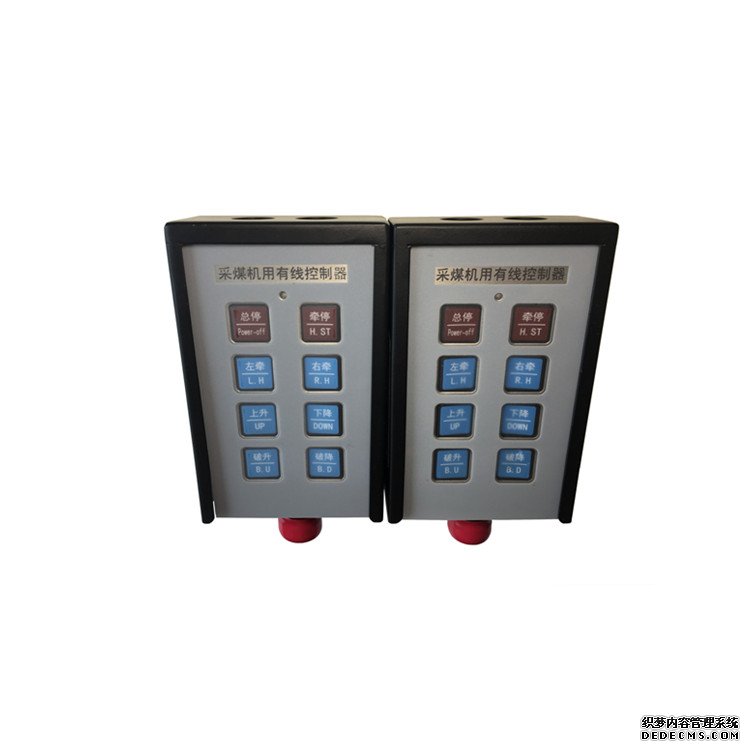

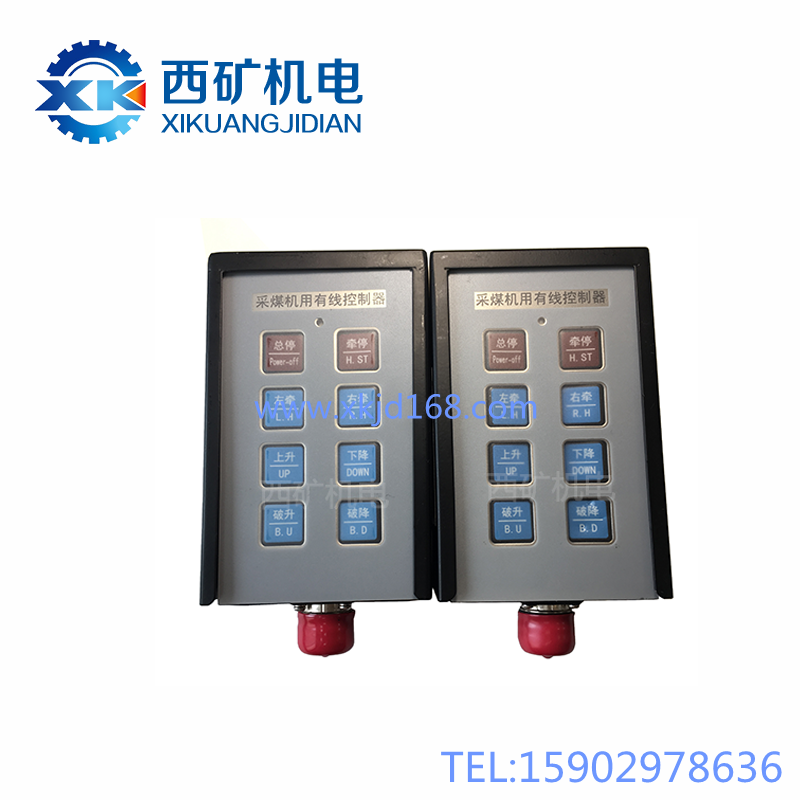

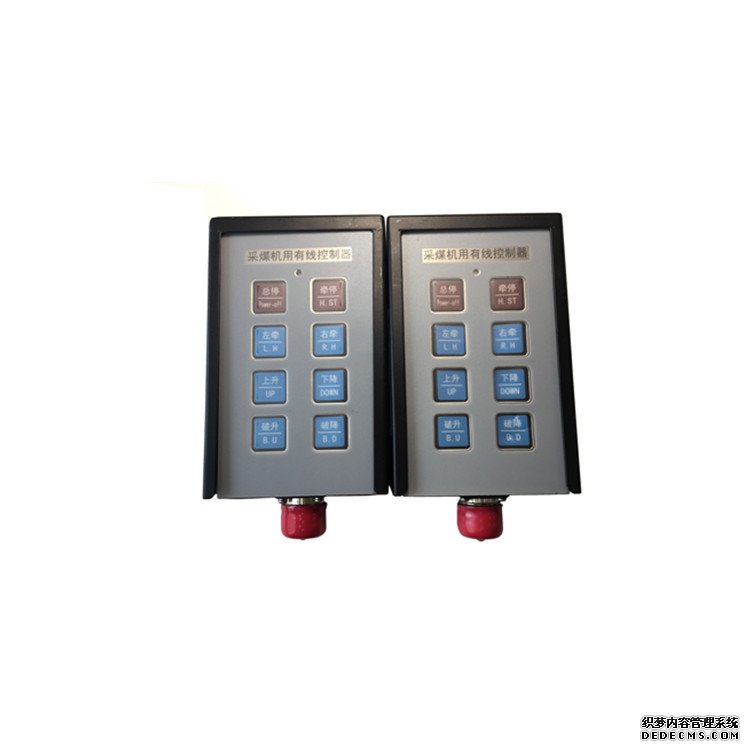

           FKF8指令发送器是采煤机的“手动控制中枢”，通俗地讲，就是采煤机司机的“掌上操控台”。它通常安装在采煤机机身两端或司机操作工位处，通过一根专用电缆与采煤机的主电控箱（隔爆兼本质安全型）连接，专门负责接收司机的按钮、旋钮或开关指令，并将其转化为可靠的电气控制信号。你可以把它理解为采煤机与司机之间最直接的“对话翻译器”：司机按下“牵电启”、“截割启”或“急停”按钮，FKF8瞬间将操作意图翻译成电控箱能理解的信号，再由电控箱驱动采煤机的各个大部件执行动作。FKF8采用本质安全型防爆设计，工作电压仅为DC12V，工作电流极低（≤5mA），电路能量严格受限。这意味着即使在井下瓦斯环境中发生故障，它产生的任何电火花或热效应也不足以点燃周围可燃气体，从根源上保障了矿工操作的人身安全。它作为关联设备，必须与指定的隔爆兼本质安全型电控箱配套使用。

  二、核心特点

1.  本质安全电路，操作零隐患：整机电路严格按本质安全标准设计，工作能量极低。在正常操作或电路短路等意外情况下，均不会产生危险点火能量，是采煤机司机的“贴身安全防线”。

2.  操作逻辑清晰，上手即用：面板布局清晰直观，各功能按钮、开关分区明确。采煤机的主要动作指令（如停送电、牵引启停、截割启停、紧急停车等）均可通过这一个小盒子集中发出，司机无需分心寻找其他操作点，大幅降低误操作概率。

3.  坚固耐磨，抗冲击耐腐蚀：外壳采用轻质合金材料，结构紧凑且有足够的机械强度，能承受井下作业时的意外磕碰和频繁按压。面板密封性好，能有效抵御煤尘、淋水和油污侵蚀，在潮湿恶劣环境中依然保持内部电路的洁净干燥。

4.  操作反馈感强，指令下达可靠：按钮和开关按矿用标准设计，按压时有清晰的触觉反馈和行程感。关键指令开关设有防护罩或防误触发结构，避免因衣袖刮蹭、清理煤粉等误碰导致设备误动作。

5.  线控传输，抗干扰能力强：通过专用电缆直连电控箱，信号不走无线传输，不受井下大功率变频器、动力电缆等强电磁干扰的影响，指令传输稳定可靠，不存在“信号延迟”或“误触发”问题。

  三、工作原理简述

  可以把FKF8的整套系统想象成一个“低压安全对讲系统”：

• FKF8指令发送器是“发送端”。它内部没有复杂的程序，只是一组带有特定编码的可靠开关和按钮网络。

• 采煤机用隔爆兼本质安全型电控箱是“接收端兼大脑”。它通过专用电缆给FKF8提供安全的12V电源，并时刻监测FKF8发出的信号变化。

• 连接电缆就是那根“专用对讲线”。

当司机按下某个按钮（例如“破升”），FKF8内部对应的触点闭合，这一微小的状态变化立刻引起电控箱内部本安电路电流的特定变化。电控箱的PLC或逻辑电路“感知”到这个变化，经处理后，再去驱动负责大动力的真空接触器，最终让截割电机转动起来。因为电流极小且全程有线，所以既不会引爆瓦斯，也不会被电磁波干扰。

  四、主要功能

• 集中控制中枢：将采煤机所有的启动、停止、急停、方向选择等操作功能集于一体，取代分散的独立开关。

• 硬线急停保护：设有醒目的“紧急停止”按钮或开关，在突发危险时，司机可最快速度拍下，指令不经逻辑处理直接硬线切断主控回路，实现立即停车。

• 状态隔离：实现了操作者（低电压、微电流）与主电路（高电压、大电流）之间的绝对电气隔离，保证人身安全。

• 规范化操作：强制司机按规范流程操作（如先开冷却水、再启截割等），通过面板分区引导正确操作。

  五、安装与使用说明

  安装/更换前准备：

1.  断电闭锁：安装或拆卸FKF8必须先将采煤机总电源完全切断并闭锁挂警示牌，严禁带电插拔。

2.  核对设备：确认FKF8型号及其所带电缆插头/接线端子，是否与电控箱上的专用本安接口匹配。

3.  外观检查：检查指令发送器外壳有无破裂、按钮是否卡死、电缆引入口的密封圈是否完好。新件应盘动开关手感顺滑。

  安装接线步骤：

1.  机械固定：将FKF8安放于操作工位预设的安装底座上，用配套螺钉拧紧固定。壳体不能有松动，否则操作时手感会偏移且可能拉伤内部导线。

2.  电气连接：将本安专用电缆的一端插入（或紧固于）FKF8的电缆引入口，确保插头锁扣卡死到位，或接线腔内压线牢固、相序正确。电缆的另一端，必须在电控箱断电状态下，接入对应编号的“指令发送器本安接口”内。

3.  密封处理：未使用的进线口必须用配套的金属堵板或密封塞封死，防止潮气煤尘进入。

4.  通电测试：完成连接并反复检查无误后，由专职电工送电。在不带动力负载的状态下，逐项测试各按钮指令，观察电控箱对应的指示灯或显示屏反馈是否正确，测试急停按钮的优先切断功能是否灵敏。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁任何非本安设备搭接：FKF8的本安电路端口绝对禁止接入任何非本安仪表（如万用表电阻档、对讲机充电器、手电钻电池盒等），这会将危险电压引入本安回路，破坏本质安全性能，极其危险。

2.  严禁擅自开盖维修：FKF8内部电路元件按本安参数严格筛选和封装。使用者严禁在井下擅自打开壳体进行焊接、短接或更换器件，任何内部故障必须整机更换，返厂维修。

3.  严禁拉拽电缆操作：移动操作位或清理煤粉时，严禁直接用力拖拽FKF8的连接电缆，这可能导致内部接线松动、短路，或损坏电缆密封口，破坏防护完整性。

4.  严禁以它物替代急停按钮：急停按钮被按下后，必须确认设备确实停止并正确复位后方可拔起。严禁用胶带缠绕、木棍支撑等方式强迫急停按钮保持在非正常状态。

5.  必须配套指定电控箱：FKF8必须与经联检合格的“采煤机用隔爆兼本质安全型电控箱”配套使用。未与指定关联设备连接时，严禁单独对其通电测试。

  日常维护与保养：

1.  日常清洁：每班清理面板上的煤尘和油垢，使用半干棉布擦拭即可，严禁用水管直接冲洗。确保按钮活动自如无卡阻。

2.  完整性检查：班前必须检查外壳有无破损裂纹，按钮蘑菇头有无缺失，急停蘑菇头红色是否褪色磨损严重。

3.  电缆检查：检查进线电缆护套是否被刮伤、挤压，密封圈处有无松动脱出。如有受损需停电后处理。

4.  操作手感巡检：启动操作时感受按钮行程和回弹是否正常，若有干涩、不反弹或按下无功能的情况，必须立即报修。

  七、常见故障简易判断

1.  按下按钮无任何动作，电控箱无响应

• 可能原因：FKF8与电控箱连接电缆断线或插头松动；内部触点积碳氧化接触不良；急停按钮未旋转复位，所有操作指令被闭锁。

• 排查：优先检查急停按钮状态并旋转复位；检查电控箱侧本安接口是否松动；用替代法更换一台好的FKF8测试，若恢复则原机内部断路。

2.  某个特定功能按钮失效，其他正常

• 可能原因：该按钮本身微动开关坏损；该按钮内部引线脱落。

• 处理：这属于内部特定回路故障，井下无法修理，需整体更换FKF8。

3.  不上电或间歇性功能失灵

• 可能原因：电缆线芯有隐性断点，受操作震动时断时连；FKF8内部进线端潮湿积水、绝缘降低，导致本安电源保护截止。

• 处理：检查电缆是否受力扭曲；清理进线腔并烘干。若问题持续，升井检查绝缘。

总结：FKF8指令发送器是司机控制采煤机的最直接末端，其本安性能与操作可靠性缺一不可。牢记它是专为低压本安系统配套的手动装置，保持其外壳完好、电缆接头紧固、按钮清洁无卡阻，严禁任何非标改装，才能保证每一次截割、每一次牵引都精准听令于你的指尖。
