一、产品概述

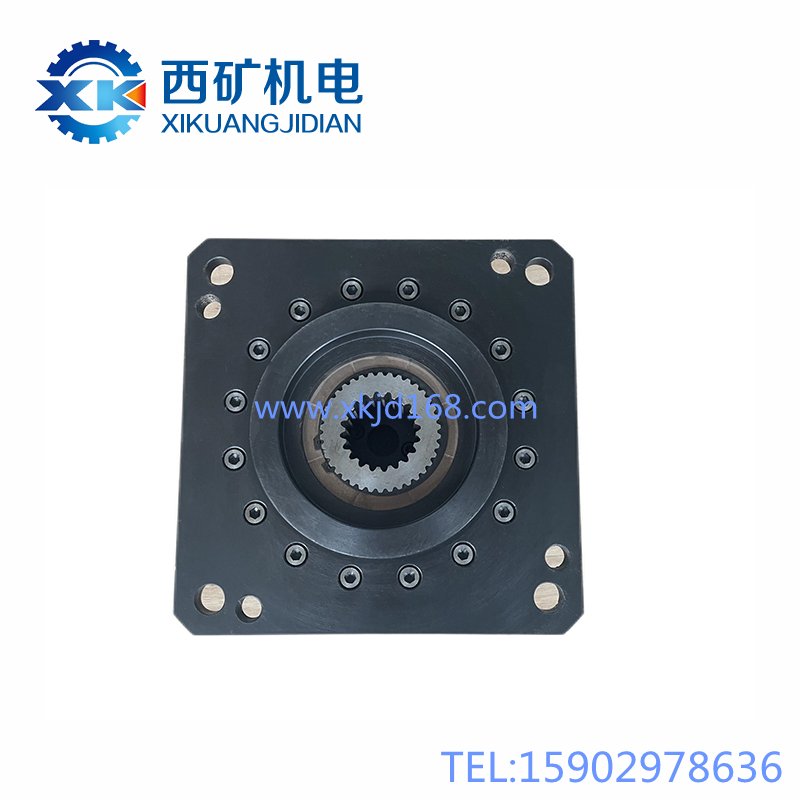

          YZQ-1000液压制动器是采煤机行走与牵引系统的核心安全保障装置，相当于采煤机的「脚刹和手刹二合一的安全锁」。它通常安装在采煤机行走减速箱的输出轴端或牵引电机的后端，主要作用是在采煤机需要停止或紧急停车时，提供稳定可靠的制动力，防止采煤机在大倾角工作面意外下滑或滑行。尤其是在大倾角煤层开采条件下，液压制动器的可靠性直接关系到设备和人员的安全。该型号制动器为常闭式多盘（摩擦片）结构，采用弹簧压力制动、液压压力释放的工作方式，即无液压油时依靠弹簧力自动抱死制动，只有提供液压油时才解除制动。这种设计符合矿用设备“失压安全”原则——即使液压系统发生故障，制动器也能自动处于制动状态，最大程度保障安全。本产品采用高强度材料制造，结构紧凑，制动扭矩大，完全适配采煤机井下高振动、多粉尘、倾斜作业等恶劣工况，且接口符合标准尺寸，替换维修便捷。

  二、核心特点

1.  常闭式安全设计，失压自动制动：制动器默认依靠强大的内置弹簧组保持制动状态，只有当采煤机液压系统提供足量压力油时，才能克服弹簧力解除制动。这一设计确保在任何意外断电、液压油泄漏或系统故障情况下，制动器都会自动抱死，从根本上杜绝了因系统故障导致的溜车事故。

2.  多片式摩擦副，制动力矩大：内部采用多组摩擦片与对偶钢片交替叠合的结构，在有限的空间内提供足够大的摩擦面积，制动平稳可靠，能够轻松应对采煤机行走系统在满负荷和斜坡工况下的制动需求。

3.  高耐磨摩擦片，适应恶劣工况：摩擦片选用优质摩擦材料，耐磨性能优异，能够长期承受采煤机频繁起停和紧急制动带来的热负荷冲击，不易出现热衰退或磨损过快的问题。同时，产品符合国家煤矿安标（MA）认证要求，资质齐全合规。

4.  密封性好，抗污染能力强：制动器内部设有可靠的密封结构，能够有效防止井下煤尘、水分的侵入，同时也能防止内部润滑油（或乳化液）的外泄。即使长期运行在粉尘和水汽严重的环境中，制动性能依然稳定可靠。

5.  标准接口设计，替换方便：安装尺寸和油路接口严格遵循原厂设计标准，更换时无需对设备进行任何改制，直接对位安装即可，大幅缩短设备停机检修时间。

  三、工作原理简述

  可以把YZQ-1000液压制动器理解为一个“有油就松、没油就抱”的智能刹车系统。它的内部有两股力量一直在“较劲”：

• 一股是强大的弹簧推力，始终想把制动器“抱紧”；另一股是液压油的压力，克服弹簧力把制动器“松开”。当采煤机正常行走时，电控系统发出指令，液压系统向制动器油腔通入压力油，液压油推动活塞压缩弹簧，使摩擦片与对偶钢片之间产生间隙，制动解除，采煤机可以自由行走。当采煤机需要停止时，电控系统切断供油，制动器油腔内的压力油经回油管路卸压，弹簧恢复原状并将活塞推回原位，将交替叠合的多组摩擦片和钢片紧紧压在一起，依靠强大的摩擦力将输出轴抱死，完成制动。这个弹簧和液压油交替作用的逻辑，意味着即使液压系统发生故障无法供油，制动器也会自动保持在制动状态，最大程度保障安全。

  四、主要功能

• 在采煤机正常停止、检修或紧急停车时提供制动，防止采煤机沿倾斜工作面下滑；

• 当采煤机需要长时间停机或检修时，依靠内置弹簧组持续提供制动保持力；

• 在系统意外断电、油路故障或管路破裂等异常工况下，自动恢复制动状态，起到紧急安全保障作用；

• 配合行走电控系统，实现采煤机平稳启动、平稳停车的控制逻辑；

• 标准化接口设计，便于日常维护与磨损后的快速更换。

  五、安装与使用说明

  安装/更换前准备：

1.  所有安装、拆卸作业必须在采煤机完全停机、总电源断电闭锁后，并确认采煤机已处于稳定位置（例如在平整巷道段或已采取防溜车措施）后进行，严禁在设备带电或可能滑移的状态下作业，防止意外转动或机身滑移造成严重人身伤害。

2.  核对新制动器型号（YZQ-1000）是否与原机匹配，检查制动器外观有无磕碰、裂纹、锈蚀或变形，观察油口和密封部位是否完好，严禁使用有缺陷的产品。

3.  准备专用工具（力矩扳手、制动器拆装专用工装等）、新的配套密封件以及规定牌号的液压油或乳化液。

4.  清理安装部位的煤尘和杂物，并将制动器与减速箱或电机对接面的旧密封残胶、油泥、铁屑彻底清除干净。

  安装步骤：

1.  清洁对接面：用清洗剂和干净布彻底清洁制动器安装法兰面以及对接部件的配合面，保证无任何杂质影响安装精度和密封效果。

2.  密封件安装：将新的密封件（O型圈或密封垫）准确放入密封槽内，确保密封件无扭曲、无损伤，可在密封件表面薄涂一层干净的液压油或润滑脂以利于安装。

3.  对位安装：将制动器平稳抬至安装位置，对准定位止口和螺栓孔，将制动器推入到位。如阻力过大，可用铜棒轻敲辅助就位，但严禁硬砸强装，以免损伤密封面或内部零件。

4.  紧固螺栓：将所有固定螺栓按规定扭矩采用“对角、分次”的方式均匀紧固——第一次用规定扭矩的50%，第二次用75%，最后一次用100%扭矩拧紧到位。严格按此顺序操作，防止因受力不均导致制动器偏斜或密封件损坏。

5.  连接液压管路：按照液压原理图连接进油管和回油管，确保管路连接正确、接头无泄漏。液压管路应布置整齐，避免过度弯曲或与其他部件产生摩擦。

6.  排气操作：新安装的制动器油腔内可能存有空气，必须在正式使用前进行排气。一般可通过反复通、断液压油并松开排气螺塞的方式排出空气，直至排出的油液连续无气泡为止。排气不彻底会导致制动器动作滞后或制动力不足。

7.  试运转测试：完成安装后，先空载状态下多次通断液压油，测试制动器的松开和制动动作是否正常、响应是否灵敏、有无卡滞或异响。确认无异常后，再恢复采煤机正常运行。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁私自拆解或改装制动器：制动器内部包含精密的液压活塞、弹簧组和多片式摩擦副，出厂状态经过严格的装配和测试。私自拆解会破坏内部预紧力设定和密封结构，导致制动失效，构成重大安全隐患，严禁任何擅自改装行为。

2.  严禁在采煤机处于斜坡位置时拆装制动器：拆装作业必须在采煤机处于安全平稳位置（如水平段或已采取可靠的机械防溜车措施）且液压系统完全卸压后进行。在斜坡上拆装制动器一旦解除制动，采煤机可能瞬间下滑，引发严重事故。

3.  严禁使用不符合要求的液压介质：必须按设备说明书规定使用洁净、合格的液压油或乳化液，严禁混用不同品牌或型号的油液，禁止使用变质或含有杂质的介质，以免堵塞油路、加速内部密封件老化或腐蚀活塞表面。

4.  严禁在制动器动作异常时强行使用采煤机：如发现制动器松开不彻底、制动响应迟缓或制动时异响，必须立即停机排查原因，严禁带故障运行。

5.  严禁在制动器处于制动状态时强行牵引采煤机：在制动器未解除制动的情况下强行启动牵引电机或外力牵引，会造成摩擦片严重磨损甚至烧毁，严重时可能导致制动器内部损坏或传动部件断裂。

  日常维护与保养：

1.  每班开机前检查：作业前观察制动器外部有无漏油痕迹，检查液压管路接头是否松动。同时检查连接螺栓有无松动，防松标记是否错位。

2.  制动动作验证：每次开机行走前，应在低速状态下测试制动器的松开和制动动作是否正常，确认制动灵敏可靠后方可投入正常作业。

3.  定期更换液压油/乳化液：液压介质的清洁度直接影响制动器的响应速度和使用寿命。应按设备说明书规定的周期更换液压油或乳化液，同时清洗或更换滤芯，保持系统清洁。

4.  定期摩擦片磨损检查：摩擦片属于易损件，随着使用时间的累积会逐渐磨损变薄。应根据设备说明书的周期或运行时长，定期检查摩擦片的剩余厚度，当磨损量接近极限值时及时更换。部分新型制动器设有摩擦片磨损监测功能，可随时掌握磨损状态。

5.  制动器动作响应检查：在设备检修时应测试制动器的响应时间，确保通断液压油时制动动作灵敏可靠。响应明显变慢时，应排查油路是否堵塞、密封件是否老化或内部是否存在泄漏。

6.  防锈与清洁：定期清理制动器外表面的煤尘和油污，保持散热良好，同时防止腐蚀性物质长时间附着导致壳体锈蚀。

  日常巡检要点：

• 听：制动器动作时是否有异响、卡滞声音

• 看：有无漏油、螺栓松动、外观裂纹

• 感：制动器壳体温度是否异常过高（说明可能存在摩擦片拖磨或内部故障）

• 测：定期测试制动响应时间，对比原始数据判断是否有劣化趋势

  七、常见故障简易判断

1.  采煤机无法行走（牵引电机运转正常但采煤机不走）：

• 可能原因：制动器未解除制动——液压系统未供油、油路堵塞、制动器内部活塞卡滞或密封损坏导致压力不足无法克服弹簧力。

• 处理：检查液压系统是否正常供油，检查油路是否畅通，观察制动器油口处油压是否达标。如液压系统正常但制动器仍未松开，可能是制动器内部活塞卡滞或密封失效，需更换制动器。

2.  采煤机行走时明显感觉制动未彻底松开（行走费力、牵引电流偏大）：

• 可能原因：制动器内部存在空气未排尽；液压系统压力不足，无法完全压缩弹簧；摩擦片磨损后产生的磨屑堵塞了活塞行程间隙；制动器未完全对中安装导致偏磨。

• 处理：检查液压系统油压是否达到规定值；重新对制动器进行排气操作；如问题持续存在，需拆检制动器内部或整体更换。

3.  制动时溜车明显，制动力不足：

• 可能原因：摩擦片磨损严重，厚度已低于极限；液压回油不畅，制动器内部残余压力未完全释放；液压系统在制动后仍有残余压力；制动器内部弹簧疲劳或断裂，弹力下降；油液中有杂质导致活塞回位不到位。

• 处理：立即停用采煤机，检查摩擦片磨损情况，磨损超限则更换；检查回油管路是否畅通；检查弹簧状态。此故障涉及安全，必须彻底排除后方可恢复使用。

4.  制动器外部明显漏油：

• 可能原因：密封件老化或损坏；连接螺栓松动导致结合面密封失效；壳体有裂纹（一般由外力撞击或过热导致）；液压管接头松动或损坏。

• 处理：首先检查并紧固连接螺栓和管路接头。若仍漏油，需更换密封件。更换密封件后依然漏油，应检查法兰结合面的平面度及壳体是否有裂纹，必要时更换制动器。

5.  给油后制动器动作响应迟钝：

• 可能原因：油路中存在较多空气未排出；液压油粘度过高（环境温度过低时）；油液污染堵塞了油路或阻尼孔；活塞与缸体间磨损间隙过大导致内漏。

• 处理：重新进行排气操作；环境温度低时可考虑使用低粘度液压油；检查油液清洁度，必要时更换液压油和滤芯。

6.  制动器工作时噪声或振动异常：

• 可能原因：摩擦片磨损不均匀或已到寿命极限；摩擦片与对偶钢片之间存在异物；制动器安装螺栓松动；制动器与输出轴对中不良。

• 处理：停机检查紧固螺栓，检查摩擦片状态，清理可能的异物。如问题持续，需拆检制动器。

总结：YZQ-1000液压制动器是采煤机行走安全保障的最后一道防线，其工作可靠性直接关系到采煤机在大倾角工作面作业时的人员和设备安全。规范安装接线、保持液压油清洁、定期检查摩擦片磨损并及时更换、禁止在斜坡工况下拆装制动器、严禁私自拆改制动器内部结构，是确保其长期稳定运行的核心要点。摩擦片达到磨损极限必须立即更换，严禁超限使用。所有操作必须严格遵守《煤矿安全规程》及采煤机使用维护说明书的相关要求。
