一、产品概述

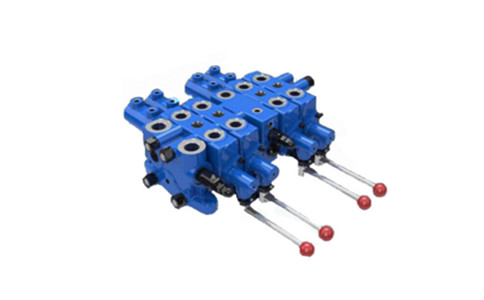

           DLYS2Y-d15L-2T-2C-2C多路换向阀是采煤机液压系统中的核心控制元件，可以理解为采煤机液压动作的「总指挥台」或「液压方向开关组合」。它安装在采煤机液压阀组集成位置，通过接收司控台或遥控装置的操作指令，将液压泵输出的高压油按照预定路线分配到不同的液压执行机构，从而控制采煤机的各项动作。简单来说，采煤机在井下作业时需要完成多种机械动作——摇臂升降（调节滚筒高度）、牵引速度控制（行走）、制动器开合（停车驻停）、破碎臂动作（处理大块煤岩）等。这些动作都需要液压油作为动力介质来驱动油缸或马达。多路换向阀就是将同一个液压泵输出的高压油，按照当前操作需求准确引导到对应的执行机构上去，相当于液压系统的「道岔」或「水路分配器」，多路换向阀就是完成这项任务的集成装置。本阀由一组换向阀联组合而成，适配采煤机紧凑安装空间，具备操作响应快、控制精度高、密封可靠等优点，完全适用于煤矿井下多尘、潮湿、强振动的恶劣工况。

  二、核心特点

1.  多路集成，集中控制：将多个换向阀组合成一个整体，体积紧凑，占用采煤机内部空间小，便于安装和检修维护。各个工作联共用同一个进油口和回油口，实现「一个油源、多路分配」的控制模式，相当于把多个独立阀门浓缩成一台设备。

2.  操作简单，动作可靠：阀芯加工精度高，换向动作干脆利落，操作手感清晰。无论是手动操作还是先导控制，阀芯换向到位准确，抗油液污染能力强，适合煤矿井下高粉尘工况长期运行。

3.  标准接口设计，替换便捷：完全适配对应型号采煤机的原厂安装尺寸和油路接口，更换安装无需对液压管路系统进行任何改制，直接对接即可恢复使用，大幅缩短设备停机检修时间。

4.  集成安全保护功能：阀体内置溢流阀等过载保护元件，当系统压力超过设定值时自动泄压，保护液压管路和执行机构免受过压损害。部分工作联还配备补油阀，防止油缸负压吸空气蚀，延长液压元件使用寿命。

  三、工作原理简述

  可以把它想象成一个「高压液体的调度闸阵」：

• 液压泵输出的高压油从多路阀的进油口（P口）进入，当操作者搬动某一联阀的手柄（或按下遥控按钮发出电信号）时，该联阀内的阀芯移动，打开高压油通往相应执行机构的油路通道（A口或B口），高压油便推动油缸活塞前进或后退，或驱动马达旋转；同时另一侧腔体的低压油通过回油口（T口）返回油箱。当手柄回中位时，阀芯在弹簧作用下复位，切断高压油供油，执行机构便停止动作或保持原位。各个工作联之间并联布置，可独立操作也可协同动作，互不干扰。

  四、主要功能

• 控制采煤机摇臂油缸的升降，实现截割滚筒的高度调节；

• 控制采煤机的行走速度换向和液压制动器的开合；

• 控制破碎臂油缸的伸出和缩回（如机型配置）；

• 通过内置溢流阀限定系统最高工作压力，保护液压系统；

• 实现多个液压执行机构共用一个油源，集中控制，提高效率。

  五、安装与使用说明

  安装/更换前准备：

1.  所有安装、检修、更换作业必须在采煤机总电源断电闭锁、液压系统完全卸压后进行。严禁带电带压作业，高压油喷出或设备意外转动会造成严重人身伤害；

2.  核对产品型号是否与液压系统要求匹配，检查阀体有无磕碰裂纹、油口密封面有无划伤、阀芯外露部分有无损伤；

3.  准备所需密封圈和连接螺栓，检查清洁度。所有拆下的密封件必须更换新品，严禁重复使用旧密封件。

  安装步骤：

1.  彻底清洁安装面：将液压阀组安装面上的旧密封残胶、油泥、铁屑杂质彻底清理干净。安装板和支架必须平整，安装螺钉拧紧力要均匀，不得使阀体受力扭曲。

2.  放置密封件：将新密封件准确放入密封槽内，涂抹适量洁净的液压油以保证安装顺利，防止密封件扭曲损伤。

3.  对位安装：对准油口孔位和安装螺栓孔，平稳放置多路阀，用手初步拧入连接螺栓，确保阀体与安装面贴合平整。

4.  按规定扭矩紧固螺栓：按照对角交叉、分多次的原则均匀拧紧连接螺栓（推荐三步法：30%→60%→100%额定扭矩），避免因受力不均导致阀体变形、结合面渗油。严禁一次性将某个螺栓拧到最紧。

5.  正确连接管路：根据阀体上标识连接进油管路（P口）、回油管路（T口）和各工作油口（A口、B口）。严禁将回油口接入高压油源，以免损坏阀体。管路长度和弯曲半径应合理，避免过细过长增加压力损失导致系统发热。

6.  试运转验证：安装完成后，先空载多次操作各联阀，检查换向是否顺畅、有无外部漏油、执行机构动作是否与操作意图一致。确认正常后再投入带载作业。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁带电带压拆修：任何维护、检修、更换作业前，必须先切断采煤机电源并闭锁、液压系统完全卸压，确认安全后方可操作。这是必须遵守的第一安全原则；

2.  严禁在振动环境下忽视减振措施：多路换向阀安装时应采取必要的减振措施，避免长期强振导致螺栓松动、密封失效或内部零件损坏；

3.  严禁使用污染变质的液压油：液压油中混入的固体颗粒是阀芯卡滞、阀体磨损、密封失效的主要原因。系统过滤精度须满足要求（一般要求不大于10μm），定期更换滤芯，严禁带病运行；

4.  严禁私自拆解改装阀体：多路换向阀内部结构精密，装配参数经过严格标定。私自拆解会破坏阀芯与阀体之间的配合精度，导致内泄漏增大甚至换向失效，且井下不具备专业维修条件，一经拆解建议直接更换。

  日常维护与保养：

1.  每班点检：每班开机前检查阀体及各油口接头有无渗漏油迹象，连接螺栓有无松动，操作手柄是否灵活可靠。发现异常及时停机排查；

2.  定期紧固检查：采煤机作业振动较大，建议每周检查一次多路阀固定螺栓和管路接头的紧固状态，发现松动及时按规定扭矩重新紧固；

3.  油液清洁度管理：这是预防多路阀故障最重要的保养措施。严格按照规定周期更换液压油和滤芯，加油时必须经过高精度过滤装置。定期取油样分析污染度，监控油品质量；

4.  功能定期测试：利用系统压力表定期测试各工作回路的工作压力是否正常，执行机构动作是否灵敏到位，保压性能是否良好，及早发现内泄漏隐患；

5.  故障果断更换：多路阀属于精密液压元件，井下不具备维修条件。出现阀芯严重卡滞、内泄漏严重、阀体损坏等故障后，直接更换同型号合格产品即可，严禁带病运行或临时修补后继续使用。

  七、常见故障简易判断

1.  操作手柄搬动后，对应油缸或马达无动作

• 可能原因：先导控制油路无压力（如需先导供油）；阀芯卡住不动作；液压系统压力不足；进油口无油或油路堵塞；系统内混入杂物堵塞阀内流道。

• 处理：检查先导油路是否正常；确认系统压力是否达标；清洗阀体及管路，清除内部杂质；若阀芯卡涩严重则更换多路阀。

2.  阀体与安装面或油口接头处漏油

• 可能原因：连接螺栓预紧力不均匀导致阀体受力不均变形；密封件老化或安装时扭曲损伤；安装结合面有杂质或划伤。

• 处理：按规定扭矩重新均匀紧固螺栓；更换新密封件并确保正确安装；清理安装面杂质。

3.  阀芯不复位，执行机构持续动作或自行移动

• 可能原因：复位弹簧失效或断裂；阀芯被杂质卡滞在换向位置；阀芯与阀体之间因磨损配合间隙异常。这种情况存在严重安全隐患。

• 处理：立即停机；如阀芯卡涩可尝试切换操作数次尝试复位；若仍不复位，直接更换同型号合格多路阀。

4.  执行机构动作缓慢或无力

• 可能原因：液压系统供油流量或压力不足；阀芯部分卡滞导致开口度不够；阀内泄漏过大，高压油从高压腔窜至低压腔。

• 处理：确认液压泵和溢流阀工作正常；检查系统压力是否达标；清洗阀体，若内泄漏严重则更换多路阀。

5.  安全阀压力不稳定或调不上压力

• 可能原因：调压弹簧变形或疲劳；先导阀磨损；阀芯阻尼孔堵塞；泵本身供油不足。

• 处理：检查并重新调定安全阀压力；清洗阻尼孔；检修液压泵。

  总结：DLYS2Y-d15L-2T-2C-2C多路换向阀是采煤机液压系统的「指挥中枢」，负责将液压动力精准分配到各个执行机构，其可靠性和响应速度直接决定采煤机的操作灵活性和作业安全。规范安装、油液清洁、定期检查紧固、发现故障及时更换，是保障多路换向阀长期稳定运行的核心要求。所有操作必须严格遵守《煤矿安全规程》及采煤机使用维护说明书的相关要求。
