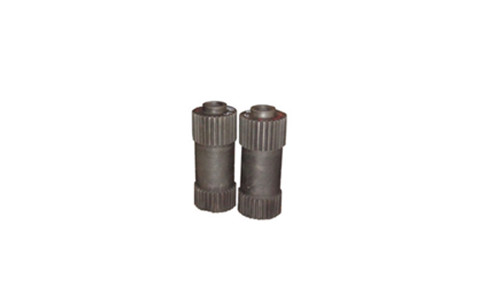

一、产品概述

  采煤机牵引部花键轴是连接牵引行星减速器与行走驱动轮的关键传动零件，相当于采煤机行走系统的“动力传动轴”兼“保险丝”。它的一端通过外花键插入行星减速器行星架的内花键中，另一端与驱动轮的内花键相连，负责将减速器输出的巨大扭矩传递到驱动轮上，驱动采煤机沿工作面行走。这根轴的特殊之处在于，它不仅负责传递动力，还承担着“舍车保帅”的安全使命。轴上设有一处精密加工的“扭矩槽”（薄弱环节），当采煤机行走遇到异常卡阻、载荷瞬间飙升到额定载荷的 2.8 倍左右时，花键轴会精准地从扭矩槽处断裂，切断动力传输，从而保护昂贵的行星减速器、驱动轮甚至整个牵引电机不受损坏。此外，在有特殊需要时，维护人员可以通过主动拆除这根花键轴，来切断牵引传动链，此时轴就起到了一个“离合器”的作用，方便设备检修或应急拖运。本产品采用高强度合金结构钢精锻而成，花键部分经精密磨削加工，表面硬度高、耐磨性能好，既能保证日常传动的可靠性，又能在关键时刻精准“牺牲”自我保护整机。

  二、核心特点

1.  双重角色设计，过载自断保护：这是本产品最核心的特性。轴上设有一条经过精密计算的“扭矩槽”，如同电路中的保险丝。正常工作时刚性十足，传递动力丝毫不打折扣；但当行走系统遭遇超出设计极限2.8倍的异常冲击或卡阻时，轴会第一时间在扭矩槽处“断开”，以一根低成本轴的代价，保全后方数十倍价值的减速器与电机。

2.  花键精密配合，传动高效可靠：花键齿形采用渐开线齿形，两侧齿面经磨削加工，表面光洁度和接触精度极高。这保证了在传递大扭矩时，花键齿面受力均匀，不易产生压痕、点蚀或磨损，使用寿命长，且能适应采煤机频繁启停和换向的工况。

3.  坚固与脆断的精准平衡：轴的基体选用经过调质处理的优质合金钢，具有高强度和良好的韧性，能承受交变扭转载荷而不发生疲劳断裂。而扭矩槽的尺寸和过渡圆角则经过严格计算与试验，确保只在达到2.8倍额定载荷的预设门槛时才发生脆性断裂，不会提前断裂，也不会在应该断裂时“犹豫不决”。

4.  “离合器”功能，方便检修与应急：该花键轴结构设计合理，拆装方便。当采煤机牵引部发生内部故障无法正常转动，又需要在井下快速挪移设备时，维护人员可直接将花键轴拆除，使行星减速器与驱动轮之间的动力彻底脱开。此时驱动轮变为自由滚动状态，可通过绞车等外力拖拽采煤机，为抢修争取宝贵时间。

5.  互换性强，适配标准接口：花键参数、总长度、扭矩槽位置及两端花键规格，均严格对应原厂设计标准。更换安装时无需任何改造，直接对位推入即可完成动力链连接。

  三、工作原理简述

  可以把这根花键轴理解为采煤机腿上的“连接插销”。

• 正常行走时：它是一根坚固的硬轴。行星减速器通过内部花键带动轴旋转，轴再通过另一端花键带动驱动轮旋转，采煤机平稳行走。此时“扭矩槽”强度足够，完全感受不到它的存在。

• 意外超载时：假设采煤机在行走时，滑靴突然顶死在工作面输送机的电缆槽上，或者导向轮卡入异物。此时整台机器的牵引力全部憋在传动链上，扭矩瞬间飙升。当超过额定载荷2.8倍时，花键轴上的扭矩槽处应力集中，会率先“啪”地一声扭转断裂。动力链断开，牵引电机与减速器随即空转，而不再受力，昂贵部件得以保全。

• 需要脱开动力时：如果牵引部内部齿轮损坏，减速器抱死，驱动轮无法转动。维修人员只需打开盖板，将断裂的或完好的花键轴抽出，驱动轮就恢复了自由身，整台采煤机就相当于挂了“空挡”，可以被绞车拉走，不至于趴窝在危险区。

四、主要功能

• 传递扭矩：将牵引行星减速器输出的动力可靠地传递给行走驱动轮。

• 过载熔断保护：在行走机构遭遇异常卡滞、超载2.8倍时，于预设的扭矩槽处自行切断，以牺牲自身保护牵引电机、减速器等核心传动部件。

• 充当离合器（断开传动链）：必要时可人为快速拆除，断开发动机与驱动轮的动力连接，方便故障状态下的设备拖运和检修。

• 花键连接：通过精密花键配合，保证动力的同轴传递，并允许传动链在轴向和径向有微量的浮动。

  五、安装与使用说明

  安装/更换前准备：

1.  安全措施：拆装前，采煤机必须完全断电并闭锁，停靠在顶板完好、无片帮危险的平缓区域。必须在驱动轮下方打设防滑木或使用阻车器，防止作业时采煤机意外滑移。

2.  备件核对：领取新花键轴，仔细检查扭矩槽尺寸、直径及两端花键齿形、模数是否与旧件一致。目视检查花键齿面有无磕碰伤、锈蚀，严禁使用扭矩槽已有任何损伤痕迹的轴。

3.  工具与耗材准备：准备专用拉拔工具、铜棒、干净的抹布以及二硫化钼润滑脂。

  安装步骤：

1.  取出旧轴：打开传动链的端盖或检修盖，取出已断裂的或需要更换的旧花键轴。如果是扭断的轴，务必仔细检查并取出所有断在花键孔内的金属碎片，严禁有任何残留，否则会顶坏新轴或导致安装不到位。

2.  清理花键孔：用干净的抹布和清洗剂，彻底清洁行星减速器输出端和驱动轮两端的内花键孔，确保无金属碎屑、煤泥和旧油脂。

3.  涂抹润滑脂：在新花键轴两端的花键部位，均匀涂抹足量的二硫化钼润滑脂。这一步非常关键，既能防锈蚀，又能防止花键在高载下发生微动磨损、咬死，方便日后拆卸。

4.  对位安装：将花键轴一端先轻轻推入减速器端花键孔，确认齿形对正后，再调整驱动轮端位置，将另一端推入。若过紧，可用铜棒沿圆周轻敲轴身端部，严禁用大锤直接猛击轴端，以免损伤花键端头或使扭矩槽产生内伤。

5.  确认安装到位：确保花键轴在轴向上有适当的浮动间隙，不要被顶死。按原样装复所有端盖、密封垫和挡圈，并均匀紧固所有螺栓。

6.  试运转：恢复供电后，先以最低速度点动采煤机行走，观察传动链有无异响，确认行走平稳后，方可投入正常负荷使用。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁擅自更改扭矩槽尺寸：扭矩槽的直径、宽度和过渡圆角都是经过严格力学计算和标定的。严禁因为怕断轴麻烦，而私自将扭矩槽补焊加粗，或私自换成没有扭矩槽的实心轴。这等于拆除了整个行走系统的“保险丝”，一旦过载，将直接报废减速器甚至损坏牵引电机，造成重大损失和安全事故。

2.  严禁使用劣质替换件：如果更换的花键轴材质和热处理工艺不达标，可能出现扭矩槽还未达到2.8倍门槛就提前疲劳断裂，或在正常载荷下变形，导致频繁停机，严重影响生产。必须使用符合原厂标准的正品备件。

3.  严禁在斜坡上拆装此轴：拆除花键轴等于切断动力，如果此时采煤机在斜坡上，且防滑措施不到位，机器会立即失速下滑，极度危险。

4.  断轴后严禁只换不断检：如果发生扭矩槽断裂，说明行走系统经历了严重过载或卡滞。在更换新轴前，必须彻底查明并排除导致过载的根源（如滑靴卡死、导向轮卡阻、导轨严重变形等），否则新轴会再次断裂。

  日常维护与保养：

1.  定期检查花键磨损：利用检修窗口，配合行走部的换油周期，检查花键轴的齿面情况。若齿面出现明显台阶、塑性变形或深层剥落，说明花键已严重磨损，需准备更换。

2.  检查扭矩槽状态：检查扭矩槽表面及圆角根部有无裂纹、划伤或腐蚀坑。扭矩槽对裂纹极其敏感，任何微小裂纹都会成为疲劳源，导致非正常断裂。

3.  润滑保证：每次安装时务必涂抹足量的规定润滑脂。井下潮湿且带有腐蚀性，干摩擦会加速花键磨损失效。

4.  备用件库存管理：鉴于扭矩槽断裂属于“牺牲性”保护，建议采煤机使用单位将此花键轴作为常备易损件存储，并按防锈要求妥善保存。

  七、常见故障简易判断

1.  故障现象：采煤机牵引电机正常运转，但机身不走

• 可能原因：花键轴在扭矩槽处发生断裂；或花键齿面严重磨损，发生滚齿现象。

• 处理：立即停止牵引，检查牵引部传动链末端。如果打开盖板发现轴已断，清理碎屑并更换新轴。更换后启动前务必排查导致过载的原因。

2.  故障现象：行走部发出“咯噔咯噔”的周期性异响

• 可能原因：花键齿面已严重磨损，齿侧间隙过大，导致转动时产生冲击；或花键轴弯曲，转动时别劲。

• 处理：停机检查花键轴，若齿面压溃变形或轴弯曲，立即更换。

3.  故障现象：更换新轴后频繁断裂

• 可能原因：不是因为轴的品质不行，而是行走系统存在未排除的持续性异常阻力（如导向滑靴严重变形卡死导轨）。或者是更换时未清理干净断齿碎片，导致新轴受力不均被别断。

• 处理：切勿继续更换，必须对整个行走轨道、导向滑靴、滑靴进行全面排查。

  总结：这根花键轴看似简单，却是采煤机行走系统中最精巧的“安全卫士”与“动力桥梁”。深刻理解其“过载即断”的保护逻辑，杜绝私自改装，保证备件正品化，严格规范拆装润滑，是保障行走部安全高效运行的关键。当这根轴断裂时，请不要仅仅把它看作是“故障”，它是在用自己的断裂通知您：设备刚才已经超越了安全负荷极限。
