一、产品概述

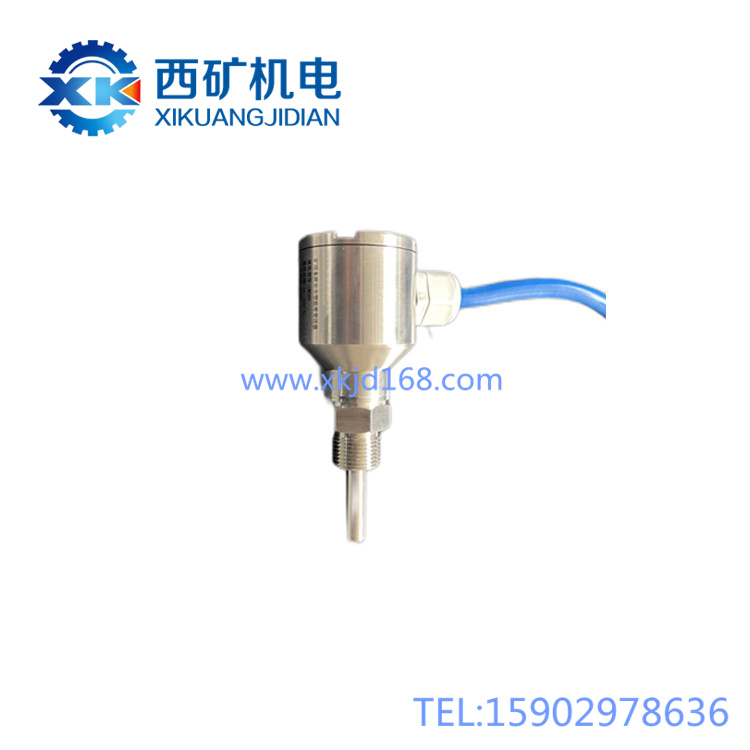

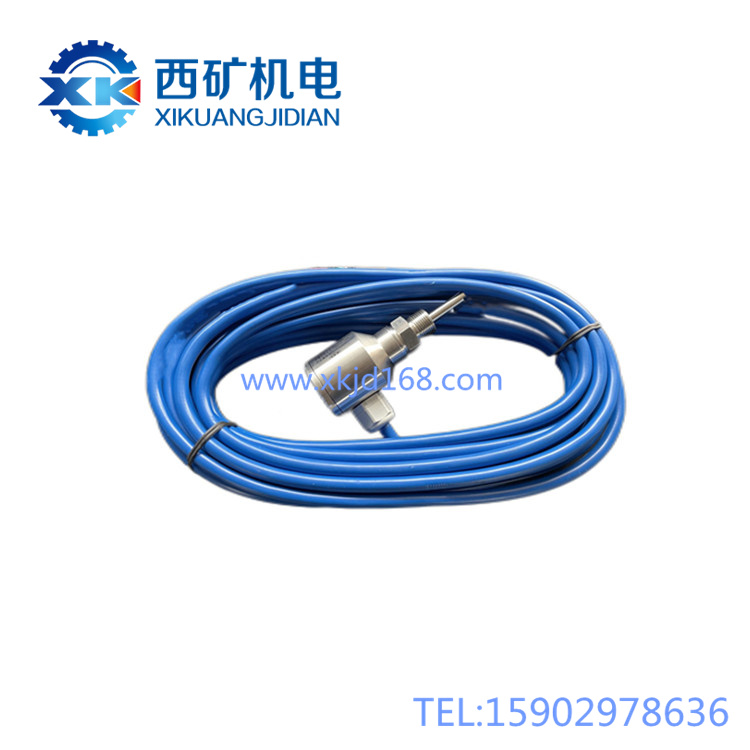

         GWD80矿用本质安全型温度变送器是专为采煤机设计的一体化本安温度监测传感器，相当于采煤机关键部件的「温度侦察兵」。它的核心作用是实时采集采煤机关键发热部位的温度数据，转换为标准电信号传给采煤机控制系统，实现温度实时显示、超温报警和过热保护，是预防采煤机电机烧损、液压油变质、齿轮箱过热报废等重大故障的核心感知部件。本产品持有煤矿安全MA认证，符合井下爆炸性环境防爆要求，为一体化出线设计：不锈钢精密测温探头搭配专用矿用本安信号电缆，实物与图示一致，结构简单可靠，完全适配井下潮湿、多尘、强振动的采煤工作面工况。

 二、核心特点

1.   本安防爆，合规安全：内部电路经过多重限流限压设计，输出能量严格控制在安全范围，即使发生电路故障，也不会产生足以引燃瓦斯、煤尘的电火花，专用本安电缆符合煤矿布线要求，资质齐全合规。

2.   一体化设计，环境适应性强：全不锈钢测温探头抗腐蚀、抗冲击、耐油耐水，可直接浸入液压油、安装在轴承座等恶劣环境，长期承受采煤机振动也不会松动损坏，使用寿命长。

3.   测温精准，响应及时：采用高精度热敏敏感元件，温度测量误差小，响应速度快，能实时捕捉温度异常变化，超温时第一时间输出信号触发保护，避免故障扩大。

4.   安装便捷，通用性强：标准螺纹安装接口，适配绝大多数采煤机现有测温孔，输出标准信号兼容主流采煤机电控系统，无需复杂改装即可直接替换使用。

 三、工作原理简述

  可以把它理解为一个「会发信号的智能电子温度计」，工作逻辑非常清晰：

1.  测温探头直接接触被测部位（如液压油、电机轴承、齿轮箱润滑油），探头内部的敏感元件会随温度变化改变自身电学参数。

2.  内部电路将这个微小的参数变化，放大转换为控制系统能识别的标准电信号，通过本安电缆传给采煤机主控制器（PLC）。

3.  主控制器将信号转换为直观的温度数值显示在操作屏上；当温度超过设定的安全阈值时，自动触发声光报警甚至紧急停机，从源头避免过热损坏设备。

 四、主要应用场景（采煤机常见测温位置）

• 液压系统：监测液压油箱油温，预防油温过高导致油液氧化变质、密封件加速老化。

• 动力部件：监测截割电机、牵引电机的轴承/绕组温度，预防电机过载过热烧毁。

• 传动部件：监测摇臂齿轮箱、行走齿轮箱的润滑油温度，预防齿轮润滑不良过热烧损。

 五、安装与使用说明

  安装前准备：

1.   所有安装接线作业必须在采煤机总电源断电闭锁、验电确认无电后进行，严禁带电作业。

2.   外观检查：确认探头无磕碰变形，本安电缆无破损、保护层无开裂，密封件完好，产品煤安、防爆标识清晰完整。

  安装步骤：

1.   将测温探头对准被测部位的安装螺纹孔，旋转拧入，保证探头感应端完全插入被测介质/紧密贴合被测发热面，避免接触不良导致测温偏差。

2.   拧好固定锁紧螺母，保证安装牢固、密封可靠，防止采煤机长期振动导致探头松动移位。

3.   接线：按照接线图将本安电缆的芯线正确连接到采煤机本安信号输入端，必须遵守：本安信号电缆必须与非本安动力电缆分开敷设，保持不小于50mm的安全间距，严禁混槽共管；最后将接地端可靠连接到系统接地母排。

  日常使用：

  本变送器为连续自动工作模式，安装校准完成后无需人工操作，上电后自动实时测温输出信号，日常仅需要点检温度显示是否正常即可。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁私自拆改破坏本安结构：本产品为本质安全型防爆设备，严禁私自拆解探头、切割电缆、更改内部电路，否则会彻底丧失防爆性能，构成重大安全隐患。

2.   严禁本安、非本安线路混敷：本产品的信号电缆必须独立走线，严禁和动力电缆、非本安线路共用线槽线管，防止危险能量窜入本安回路，破坏整个系统的防爆安全性。

3.   严禁磕碰损伤探头：探头感应端为精密元件，摔碰、撞击会直接导致精度失效，安装运输过程中必须做好保护。

4.   严禁超量程使用：禁止测量超过产品额定范围的温度，超温会永久损坏敏感元件，导致测温失效。

  日常维护与保养：

1.   每班点检：每班检查操作屏上的温度数值是否正常，有无异常超温报警；检查本安电缆有没有被煤矸砸伤、磨破，探头有没有松动。

2.   定期清洁探头：每次工作面计划性检修，拆下探头清理表面附着的油泥、煤尘、积碳，这些杂质会隔热导致测温偏低，清理后重新安装保证接触良好。

3.  定期校准精度：按照矿井计量管理要求，定期送校校准测温精度，避免长期使用产生精度漂移，导致保护不及时。

4.   及时更换故障件：发现测温偏差过大、信号不稳定、电缆破损后，必须立即更换合格的同型号产品，严禁带病运行。

 七、常见故障简易判断

1.  显示温度和实际偏差过大、测温不准：

• 可能原因：探头安装松动、接触不良；探头表面结油泥积碳，隔热影响感应；长期未校准，精度漂移。

• 处理：重新紧固安装，清理探头表面；送校校准，偏差无法消除则更换。

2.  无温度信号输出，显示断网或零值：

• 可能原因：本安电源未供电；接线端子松动脱落；电缆内部断线。

• 处理：检查本安电源输出；紧固接线端子；测试电缆通断，断线则更换。

3.  温度显示跳变、不稳定：

• 可能原因：接线接触不良；探头松动受振动干扰；探头内部进水受潮。

• 处理：紧固接线和探头；拆开晾干探头，仍跳变则更换。

4.  常温下频繁触发超温报警：

• 可能原因：变送器内部元件损坏；接线错误。

• 处理：检查接线，接线正确则更换变送器。

   总结：GWD80矿用本安型温度变送器是采煤机过热保护的「第一道感知防线」，精准稳定的测温是及时触发保护、避免重大设备事故的前提。规范安装保证接触、定期清洁校准、保护电缆探头、严禁破坏本安结构，就能保障它长期稳定工作，为采煤机安全运行保驾护航，所有操作必须符合《煤矿安全规程》相关要求。
