一、产品概述

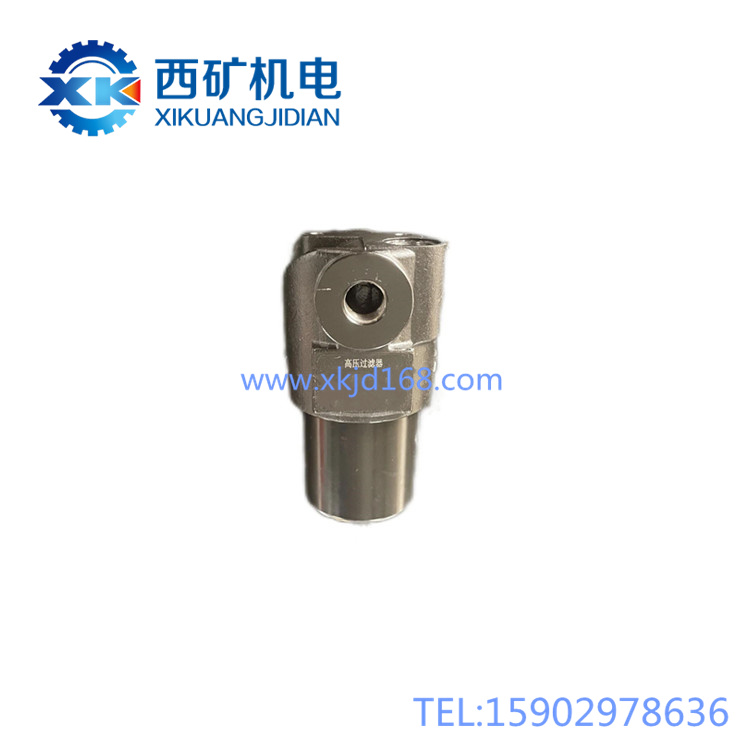

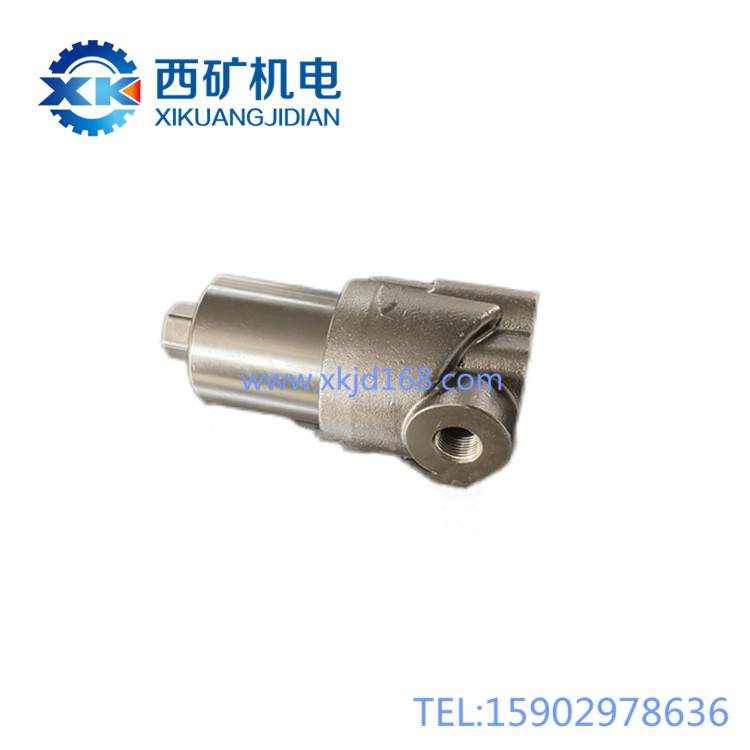

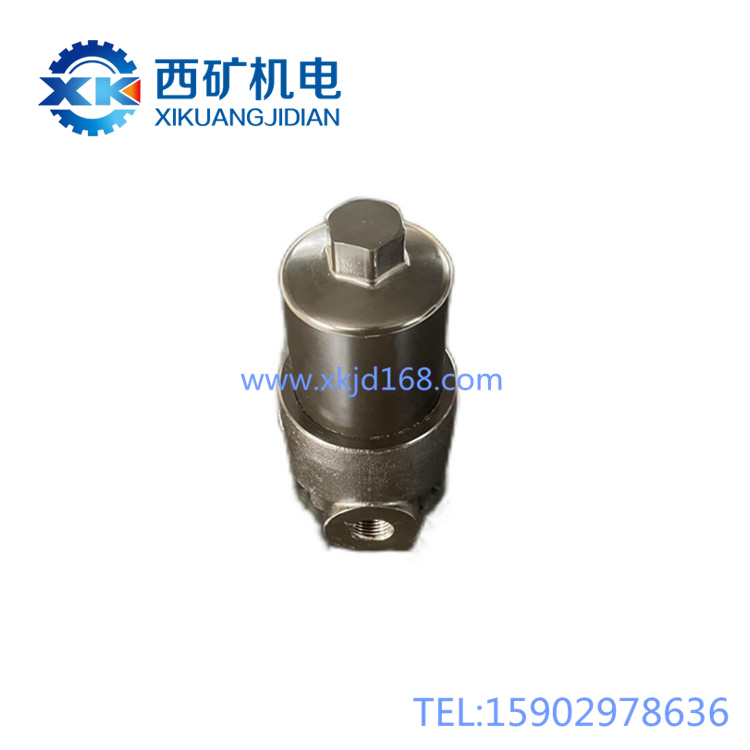

          FPH-TB012高压过滤器是采煤机液压系统高压主回路的精密终端过滤防护单元，相当于高压油进入控制执行元件前的「最后一道安全滤网」。它通常安装在采煤机高压油泵出口与主阀组之间，专门拦截液压油中夹带的油泵磨屑、密封碎屑、油液氧化杂质等固体污染物，为下游的调高阀组、油缸、牵引马达等精密液压元件提供洁净的压力油，从源头避免杂质引发的阀芯卡涩、元件拉伤等故障，是保障液压系统稳定运行的关键小型核心部件。本产品整体采用高强度铸铁壳体，标准内螺纹接口，结构紧凑坚固，完美适配采煤机机身狭小安装空间与高压冲击的井下工况。

 二、核心特点

1.   高压耐冲击，坚固耐用：壳体采用高强度铸造成型，可承受采煤机液压系统的额定工作压力，能适应采煤机重载启动、负载突变带来的频繁压力冲击，不易开裂变形，使用寿命长。

2.   精密过滤，防护可靠：采用高精度专用折叠滤芯，可有效拦截微米级固体杂质，过滤效率高，能最大限度降低杂质对下游精密元件的损伤。

3.   可换芯设计，运维成本低：过滤器壳体可长期重复使用，仅需定期更换内部滤芯即可，无需整体更换，大幅降低维护成本。

4.   紧凑适配，安装便捷：体积小巧，标准螺纹接口，适配采煤机机身狭小安装空间，替换原厂产品无需改装，安装快捷。

 三、工作原理简述

可以理解为一个装在高压管路上的「精密杂质筛子」：

• 带杂质的高压油从过滤器进油口进入，均匀流向滤芯，油液透过滤芯的孔隙从出油口流出，去往下游阀组、油缸等元件；而尺寸大于滤芯精度的固体杂质，会被截留在滤芯上，持续完成过滤，保障输出油液清洁。

• 本产品多数内置单向旁路保护结构：当滤芯堵塞、进出压差超过安全限值时，旁路阀会自动打开，保证油液正常供给，避免断油停机，为计划性检修留出缓冲时间。

 四、主要功能

• 核心功能：过滤高压主回路的油液杂质，保护下游精密液压元件，减少异常磨损、阀芯卡涩等故障。

• 安全缓冲：滤芯堵塞时自动开启旁路，保障生产不中断，避免突发非计划停机。

 五、安装与使用说明

  安装/更换前准备：

1.   所有安装、更换滤芯作业必须在采煤机总电源断电闭锁、液压系统完全卸压后进行，严禁带电带压作业。

2.   检查产品：确认壳体无裂纹、连接螺纹无损伤，新滤芯无破损、无出厂残留杂质。

  安装步骤：

1.   核对流向，严禁接反：壳体一般标注有油液流向箭头，进油口接高压油泵出口，出油口接下游主阀组；接反会直接冲坏滤芯，导致过滤完全失效。

2.   密封连接：螺纹部位缠绕符合压力等级的密封材料，均匀拧紧接头，保证密封无渗漏，避免用力过猛拧坏螺纹或壳体。

3.   排气试运：安装完成后，确认油箱油位正常，点动油泵排出过滤器内积存的空气，检查无渗漏后再升压投入正常运行。

（本过滤器为被动工作元件，正常运行无需人工操作，日常仅需定期检查状态即可。）

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁超压运行：工作压力不得超过产品额定压力，超压会导致滤芯变形击穿、壳体开裂，引发泄漏甚至人身安全事故。

2.   严禁不带滤芯运行：不得为了省事省略滤芯、直接打通油路，杂质会直接进入下游精密元件，短时间内就会引发重大故障。

3.   严禁带压作业：更换滤芯、检修过滤器前，必须彻底释放液压系统压力，高压油喷出会造成严重人身伤害。

4.   严禁使用非原厂滤芯：更换滤芯必须使用同规格原厂合格滤芯，精度不符或质量不合格的滤芯会直接失去防护作用。

  日常维护与保养：

1.   定期检查：每班检查过滤器连接接口有无渗漏油，若发现下游液压系统压力异常下降，大概率是滤芯堵塞，及时安排更换。

2.   按时更换滤芯：严格按照设备维护周期更换滤芯，不要等完全堵塞再处理；一般每3-6个月或每次工作面搬家检修时更换，即使压差正常也要定期更换，避免滤芯老化破损。

3.   更换规范：更换滤芯时，彻底清理过滤器壳体内腔积存的杂质，同步更换滤芯端盖的密封件，保证新滤芯安装到位、密封可靠。

 七、常见故障简易判断

1.  接口部位渗漏油：

• 可能原因：螺纹连接松动、密封缠绕不规范、密封件老化损坏。

• 处理：重新紧固接头，更换密封材料/密封件。

2.  流量不足、下游压力异常偏低：

• 可能原因：滤芯堵塞，杂质堵塞滤芯孔隙，通油能力下降。

• 处理：更换新滤芯即可恢复。

3.  过滤后油液仍然含杂，下游频繁出故障：

• 可能原因：滤芯破损开裂、滤芯安装不到位导致杂质旁通。

• 处理：更换新滤芯，重新安装保证密封到位。

4.  壳体开裂漏油：

• 可能原因：长期超压运行、外力撞击损坏。

• 处理：更换同型号新过滤器，同时排查系统超压原因，避免再次损坏。

 总结：FPH-TB012高压过滤器是采煤机液压系统里“小部件发挥大作用”的典型代表，是下游精密液压元件的最后一道防护网。正确安装核对流向、定期更换合格滤芯，就能有效延长整个液压系统的使用寿命，大幅减少故障停机，为采煤机连续作业提供可靠保障。
