一、产品概述

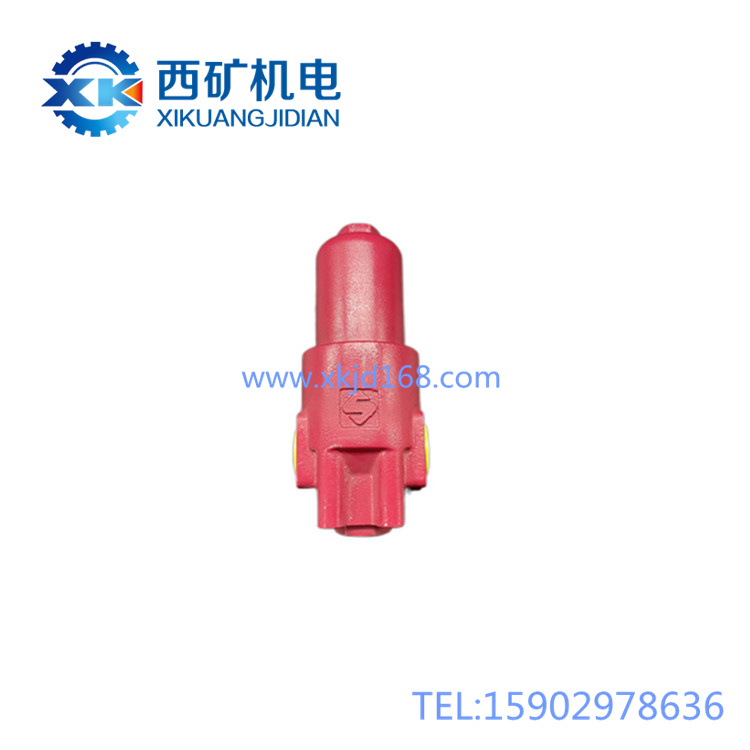

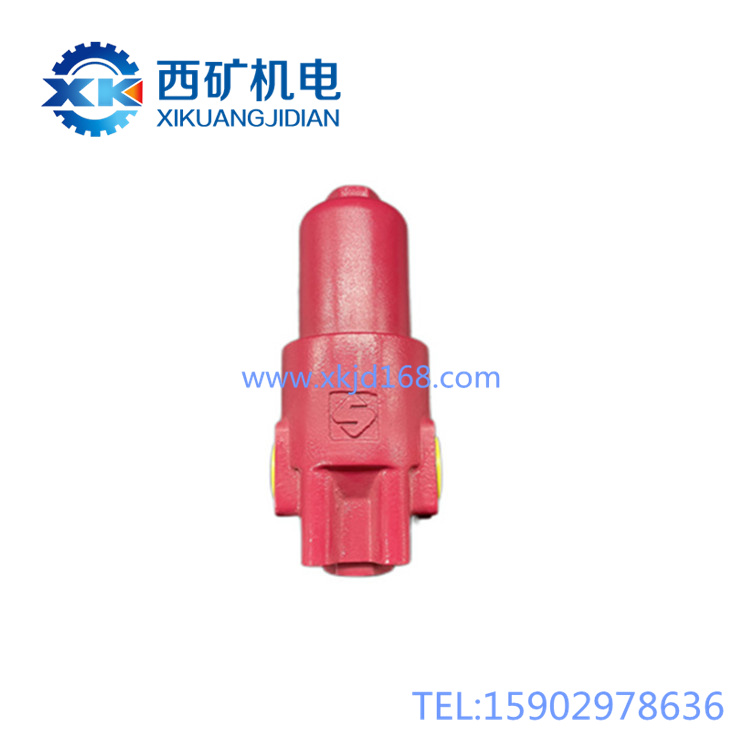

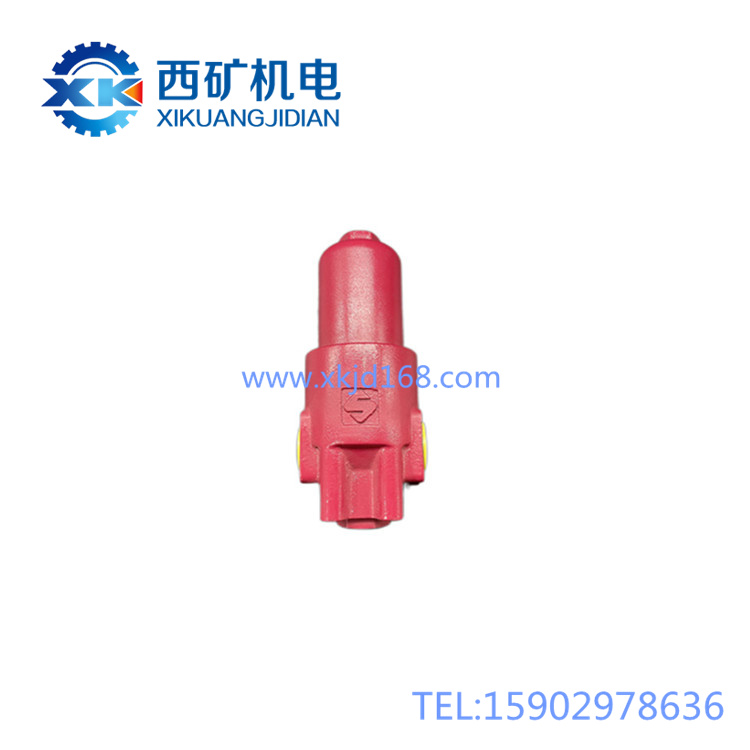

   DFBN/HC30G10B1.0/-B6是专为采煤机高压液压系统设计的集成式高压管路过滤器，相当于采煤机高压油路的「精密杂质清道夫」。它安装在高压油泵出口到主阀组的管路上，专门拦截液压油中残留的金属磨屑、煤尘颗粒、密封碎屑、油液氧化杂质等污染物，为下游比例阀、油缸、牵引马达等精密液压元件提供洁净的高压油，从源头避免杂质引发的阀芯卡涩、元件拉伤等故障，是保障高压液压系统稳定运行的核心防护部件。本产品为一体式压铸结构，自带内置保护阀，结构紧凑，适配采煤机机身狭小安装空间，完全满足采煤工作面高压、重载、强冲击的工况要求。

 二、核心特点

1.   高压集成设计，结构坚固耐冲击：整体高强度压铸壳体，可承受采煤机液压系统的额定工作压力，能适应重载启动、负载突变带来的频繁压力冲击，不易开裂变形；内置保护阀集成在壳体内，无需额外外接阀组，节省安装空间，减少泄漏点。

2.   高精度过滤，防护效率高：采用专用高精度折叠滤芯，可有效拦截微米级固体杂质，过滤精度稳定，能最大限度减少杂质对下游精密元件的损伤。

3.   内置旁路保护，避免突发停机：自带内置旁路阀，当滤芯堵塞、进出压差超过安全限值时，旁路阀自动开启，保证油液连续供应，不会因为滤芯堵塞导致突发断油停机，为计划性检修留出缓冲时间，减少非计划停产损失。

4.   快换滤芯设计，运维成本低：无需整体更换过滤器，仅需定期更换内部滤芯即可，更换操作简单，大幅降低维护成本。

 三、工作原理简述

可以把它理解为装在高压管路上的“带安全闸门的杂质筛子”：带杂质的高压油从标注箭头方向的进油口进入过滤器，均匀流向滤芯；干净的液压油透过滤芯孔隙从出油口流出，输送到下游液压元件，尺寸超标的固体杂质被截留在滤芯表面；随着使用时间增加，滤芯表面积攒的杂质越来越多，进出油的压差逐渐升高，当压差达到安全限值时，内置的旁路阀自动打开，油液从旁路绕过滤芯继续供应，提醒操作人员尽快更换滤芯，避免断油。

 四、主要功能

• 核心功能：对采煤机高压液压回路的油液进行终端精密过滤，拦截杂质，保护下游精密液压元件，延长液压系统使用寿命。

• 安全缓冲：滤芯堵塞后自动开启旁路，保障油液连续供应，避免突发非计划停机。

五、安装与使用说明

  安装/更换滤芯前准备：

1.   所有安装、换芯、检修作业必须在采煤机总电源断电闭锁、液压系统完全卸压后进行，严禁带电带压作业。

2.   检查核对：确认产品型号匹配，壳体无变形磕碰，接口螺纹无损伤，新滤芯无破损变形，核对壳体上的油液流向箭头。

  安装步骤：

1.   固定安装：将过滤器整体牢固固定在采煤机预设安装位置，拧紧固定螺栓，防止采煤机长期振动导致松脱移位。

2.   核对流向接线：严格按照壳体箭头标识连接进出油管路，进油口接高压油泵出口，出油口接下游主阀组，绝对禁止接反，接反会导致旁路保护失效、滤芯被高压油冲坏，直接失去过滤作用。

3.   密封处理：接口螺纹缠绕符合压力等级的密封材料，均匀拧紧接头，避免用力过猛拧坏螺纹或壳体，保证密封无渗漏。

  开机试运：安装完成后，补加油箱油位至标准位置，点动油泵排出过滤器内部积存的空气，检查接口无渗漏、系统压力正常后，即可投入正常运行。

 （本滤油器为被动工作元件，正常运行无需人工操作，日常仅需定期检查状态、按时更换滤芯即可。）

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.   严禁超压运行：工作压力严禁超过产品额定压力，超压会导致滤芯变形击穿、壳体开裂，引发漏油甚至安全事故。

2.   严禁不带滤芯运行：不得为了省事省略滤芯、直接打通油路，杂质会直接进入下游精密元件，短时间内就会造成不可逆的损坏。

3.   严禁带压更换滤芯：更换滤芯前必须彻底释放液压系统压力，高压油喷出会造成严重人身伤害。

4.   严禁使用不合格非原厂滤芯：必须更换同规格原厂合格滤芯，精度不符、强度不够的劣质滤芯，会直接失去过滤作用，甚至破损污染整个液压系统。

  日常维护与保养：

1.   日常点检：每班检查过滤器接口有无渗漏油，关注系统压差变化，压差超过限值及时安排更换滤芯。

2.   按时更换滤芯：严格按照设备维护周期定期更换滤芯，即使压差未超标，也要定期更换，避免滤芯老化、破损导致杂质泄漏；一般每3~6个月或每次工作面计划性检修时更换。

3.   规范换芯操作：更换滤芯时，彻底清理过滤器壳体内腔积存的杂质，同步更换端盖密封件，保证新滤芯安装到位、密封可靠。

 七、常见故障简易判断

1.  接口部位渗漏油：

• 可能原因：连接接头松动、密封材料老化损坏。

• 处理：重新紧固接头，更换密封材料即可。

2.  进出压差超标、系统流量不足：

• 可能原因：滤芯堵塞，杂质已经堆满滤芯孔隙，通油能力下降。

• 处理：直接更换新的同规格滤芯。

3.   新换滤芯后压差仍然超标：

• 可能原因：进出油方向接反，油流无法正常通过滤芯。

• 处理：断电卸压后，调换进出油管路，重新按流向标识安装。

4.   过滤后下游仍然频繁出现杂质卡涩故障：

• 可能原因：滤芯破损开裂，杂质直接旁通进入下游。

• 处理：更换新滤芯，同时对下游系统进行油液过滤清洁，排除污染。

 总结：DFBN/HC30G10B1.0/-B6高压压力滤油器是采煤机高压液压系统里“小部件发挥大作用”的关键防护元件，过滤效果好坏直接决定了下游精密液压元件的使用寿命。正确核对流向安装、定期更换合格滤芯，就能有效保障液压系统清洁，减少故障停机，为采煤机连续作业提供可靠防护。
