一、产品概述

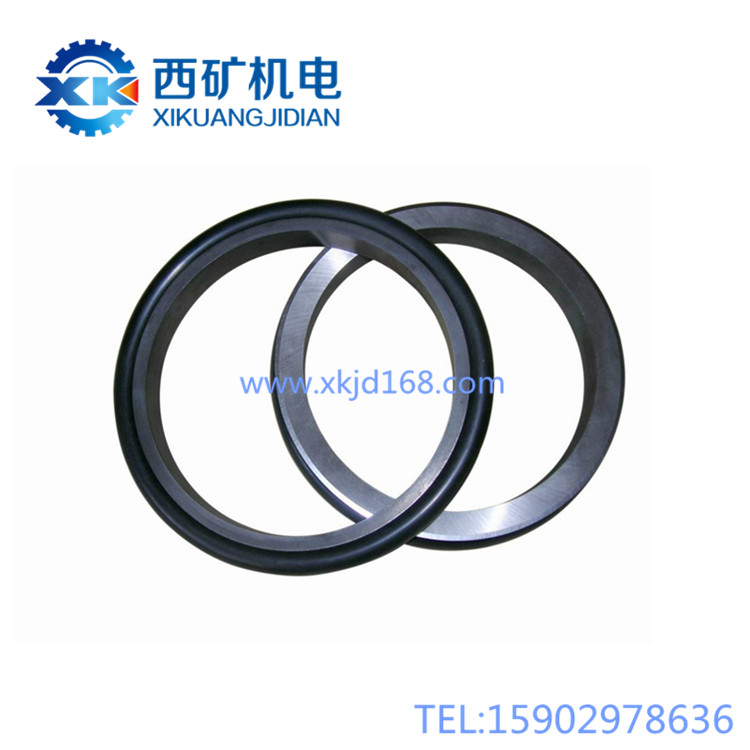

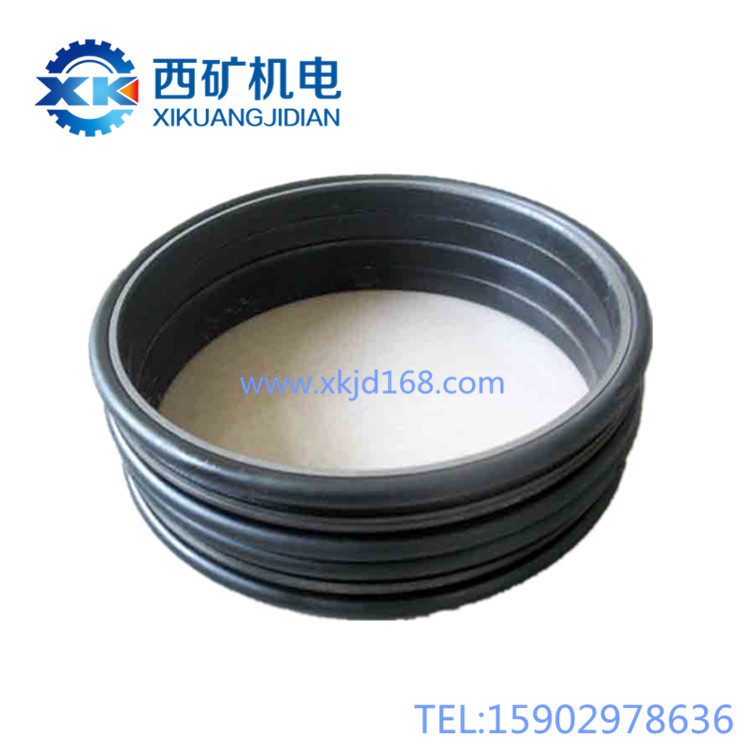

DF型浮动油封是专为采煤机旋转传动部位设计的通用型双环式动密封部件，相当于采煤机截割、行走传动机构的「双向防护防尘防水密封门」，主要安装在采煤机截割滚筒主轴、行走链轮轴、牵引传动部等重载旋转部位，核心作用是阻挡井下煤泥水、岩粉侵入传动腔，同时防止传动腔内的润滑油泄漏，是保护采煤机传动齿轮、轴承的核心密封元件，适配采煤机重载振动、多尘多水的井下恶劣工况，属于DF系列通用标准产品，规格齐全适配不同轴径的传动部位。

 二、核心特点

1.  浮动补偿设计，适配重载振动工况：浮动结构可自动补偿轴的窜动、振动带来的安装间隙变化，不会因为采煤机作业振动就出现密封失效，贴合面始终保持密封，动密封可靠性远优于普通密封圈。

2.  双向密封防护，耐用性强：一套由一对密封环+两个弹性橡胶圈组成，既可以阻挡外部煤泥水、岩粉进入传动腔，又能防止内部润滑油泄漏，双向防护；金属密封环采用耐磨合金材质，橡胶圈耐油耐腐，长期使用老化慢，使用寿命更长。

3.  通用标准化规格，更换便捷：DF型属于行业通用标准系列，对应不同轴径有成熟规格，直接适配采煤机原厂密封槽尺寸，更换不需要改装安装部位，维修替换便捷。

4.  结构简单，抗冲击性好：整体结构简单，能承受采煤机截割作业的频繁冲击，不容易出现密封碎裂失效，稳定性好。

 三、工作原理简述

  可以把它理解为「一对面对面贴合的旋转密封门」：

• 两个带弹性橡胶圈的金属密封环，分别安装在固定腔和旋转轴上，两个密封环的耐磨端面紧紧贴合在一起，实现旋转状态下的密封：背后的橡胶圈负责持续提供压紧力，还能自动补偿密封环磨损、轴窜动带来的间隙变化，始终保持端面紧密贴合，旋转作业时，外面的煤泥水、岩粉进不去传动腔，里面的润滑油也漏不出来，哪怕轴有轻微震动窜动，也能一直保持密封效果。

 四、主要功能

• 为采煤机重载旋转传动部位（截割滚筒主轴、行走链轮、牵引传动机构等）提供动密封防护；

• 阻挡外部煤泥水、岩屑煤尘进入传动腔体，避免杂质磨损齿轮、轴承，延长传动部件使用寿命；

• 防止传动腔内部的齿轮油、润滑油泄漏，避免缺油引发的干磨烧件，减少润滑油浪费。

 五、安装与更换说明

  安装/更换前准备：

1.  所有作业必须在采煤机停机、总电源断电闭锁、验电确认安全后进行，严禁不停机作业；

2.  检查核对：确认浮动油封规格和安装槽尺寸匹配，DF型浮动油封必须成对更换，检查两个密封环的贴合端面无划痕、无裂纹，橡胶圈无扭曲破损，合格后再安装。

  安装步骤：

1.  清洁安装部位：彻底清理密封槽内的旧橡胶残块、煤屑、铁渣，保证安装槽内壁干净无毛刺，避免杂质卡滞密封环；

2.  正确安装弹性圈：将两个橡胶密封圈分别平整放入对应安装槽，不能扭曲、不能强行拉扯，保证橡胶圈贴合槽底不歪斜；

3.  装入密封环：将两个金属密封环分别装入，密封端面必须相对、面对面贴合，严禁装反，装入时用专用工具平稳压入，严禁直接敲击密封端面，防止敲坏密封面；

4.  试装检查：安装完成后确认两个密封环可以在槽内自由浮动，贴合面均匀贴合无偏斜，加注润滑油后即可试机，确认无渗漏再投入正常作业。

 六、重要注意事项（操作与维护）

  操作红线（严禁行为）：

1.  严禁只更换单个密封环：浮动油封是成对配合工作的，新旧搭配、只换单只会导致贴合面不匹配，用不了多久就会漏油，必须成对一起更换；

2.  严禁划伤密封贴合端面：密封端面一点点划痕都会导致密封失效漏油，拿取、安装过程中严禁磕碰、划伤端面，有损伤的油封严禁装机；

3.  严禁装反密封环：密封端面背对安装会直接失去密封效果，装机就会漏油，安装前必须核对方向，保证两个密封环的工作面相对贴合；

4.  严禁强行敲击安装：必须用专用工具平稳压入，直接敲击会打裂密封环、敲偏安装位置，导致密封直接失效。

  日常维护与保养：

1.  每班点检：每班作业检查密封部位有没有渗油漏油，发现轻微渗油及时记录，计划检修时安排更换；

2.  定期检查：每次工作面计划性检修，检查密封环磨损量，密封端面磨损超标、橡胶圈老化，及时成对更换新油封；

3.  发现异常及时处理：如果润滑油里进水、混进煤屑，说明密封已经失效，必须及时更换，否则会快速磨坏齿轮和轴承，造成更大损失。

 七、常见故障简易判断

1.  安装后立即漏油：

• 可能原因：密封环装反；密封端面有划痕损伤；橡胶圈扭曲卡歪；安装间隙不对。

• 处理：拆开重新核对方向安装，更换有损伤的油封，调整安装间隙，平整放好橡胶圈。

2.  使用短期内就漏油：

• 可能原因：只更换了单个密封环，新旧贴合不好；安装时敲伤了密封端面；煤泥水已经进入磨坏密封。

• 处理：重新成对更换新油封，正确安装，清理传动腔内杂质后再装机。

3.  密封部位异常磨损，寿命远低于预期：

• 可能原因：安装槽清理不干净，有杂质卡滞密封环；轴窜动量过大，浮动补偿超过范围；润滑油长期缺油高温加速老化。

• 处理：彻底清理安装槽，调整轴窜动间隙，按时更换润滑油保证冷却润滑。

 总结：DF型浮动油封是采煤机传动系统不起眼但非常关键的防护元件，密封失效不及时更换，会导致煤泥水磨坏价格昂贵的齿轮、轴承，反而造成更大的维修损失。成对更换、正确安装、保护密封端面、及时更换渗漏油封，就能有效保护采煤机传动部件，延长设备使用寿命，降低维修成本。
