一、产品概述

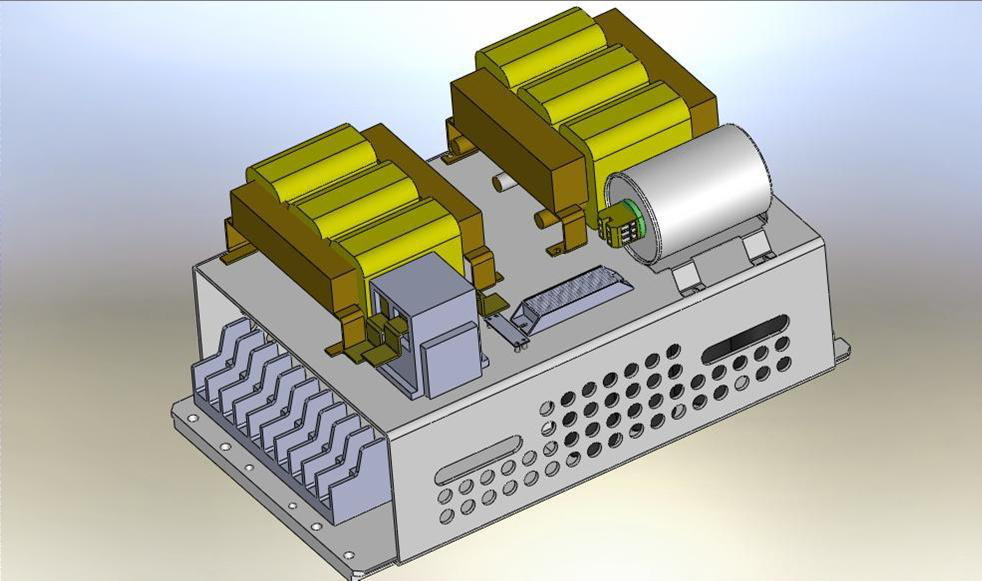

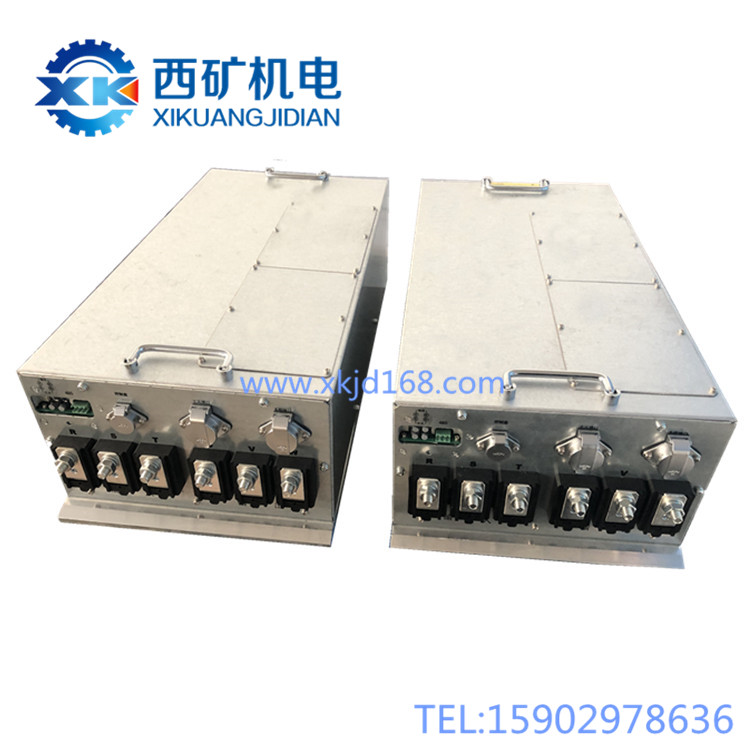

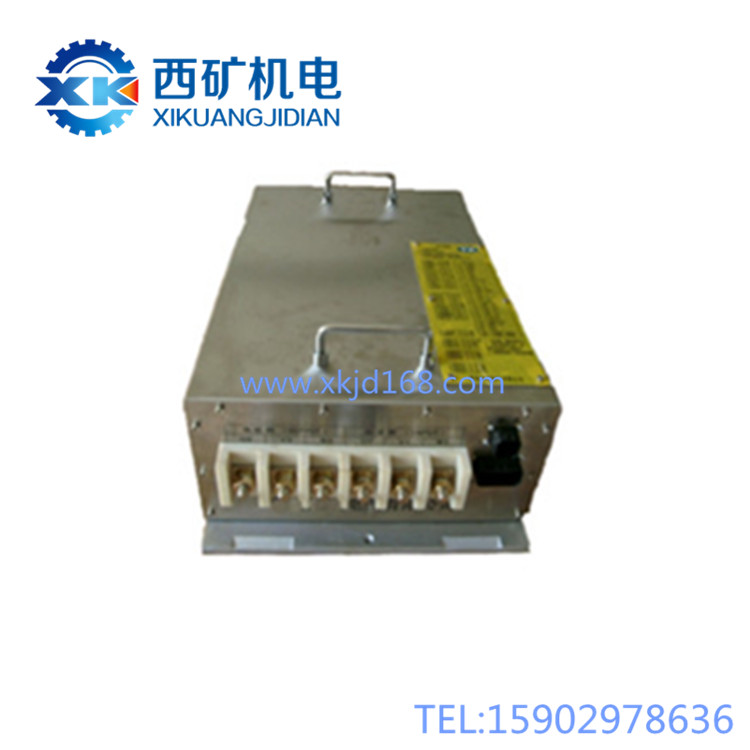

          GA12变频器是电牵引采煤机的“动力大脑与神经中枢”，也是整机电气系统中技术最密集、价值最高的核心部件。你可以把它理解为一个精密的“电力翻译官”——它不直接产生动力，但负责将井下供电系统提供的固定频率、固定电压的“原始电流语言”，精准翻译成采煤机牵引电机能听懂的“可变语言”，从而实现对采煤机行走速度、方向和力矩的毫秒级精确掌控。采用国际主流的直接转矩控制（DTC）技术，由进线整流单元、直流母线储能单元和IGBT逆变单元三大部分构成，整体集成安装于一个高强度的防爆壳体内。内部产生的热量通过高导热铝板与外部水冷壁紧密贴合，由循环冷却水高效带走。凭借其无速度传感器下的优异低速扭矩特性、快速响应的保护机制和直观的中文交互界面，GA12变频器已成为现代电牵引采煤机实现平滑调速、重载启动和精准定位的关键装备。

  二、核心特点

1.  强劲的低速启动能力，真正的“零速满力矩”：得益于先进的直接转矩控制算法，变频器无需在电机轴上安装任何速度编码器，即可在零速状态下迅速建立高达150%额定转矩的启动力。这意味着即便采煤机在重载、大倾角工况下驻车起步，也能平稳有力，彻底避免了溜车或启动冲击的风险。

2.  双象限/四象限灵活运行：根据工况需求，可配置为两象限（牵引做功）或四象限（牵引做功与制动回馈）运行模式。在四象限模式下，采煤机沿倾斜工作面下行时，牵引电机转为发电机工况，变频器能将重力产生的能量回馈电网，既实现了电制动辅助安全，又节约了电能。

3.  智能免测速，控制更可靠：控制系统能自动识别并建立精确的电机数学模型，通过内部算法实时计算出转子真实转速，并以此作为反馈信号进行闭环控制。省去了易损坏的外部速度传感器及其长距离信号线缆，大幅提升了系统在井下震动、潮湿环境下的长期可靠性。

4.  高效水冷散热，紧凑耐用：整流与逆变单元的功率模块共同安装于一块高导热铝板上，铝板与水冷壁之间填充导热脂。工作时，热量被紧贴的水冷系统迅速带走，保证了核心电子器件始终在安全温度下运行，无需单独外置风冷风扇，结构紧凑且杜绝了风冷带来的煤尘吸入问题。

5.  人性化中文交互：配备全中文显示的键盘操作面板，运行状态、电流频率、故障诊断等信息一目了然。操作人员无需翻阅代码手册，可直接通过菜单引导进行参数查看和常规设置，故障排查直观快捷。

6.  全方位的主动保护：变频器内置了完备的保护逻辑，实时监测过载、过压、欠压、输入缺相、三相不平衡、输出短路及模块过温等异常，一旦触发，将在毫秒级时间内封锁脉冲、停止输出，并将故障类型清晰显示在屏幕上，最大限度保护电机和变频器自身安全。

  三、工作原理简述

  我们可以分三步来理解GA12变频器的工作过程：

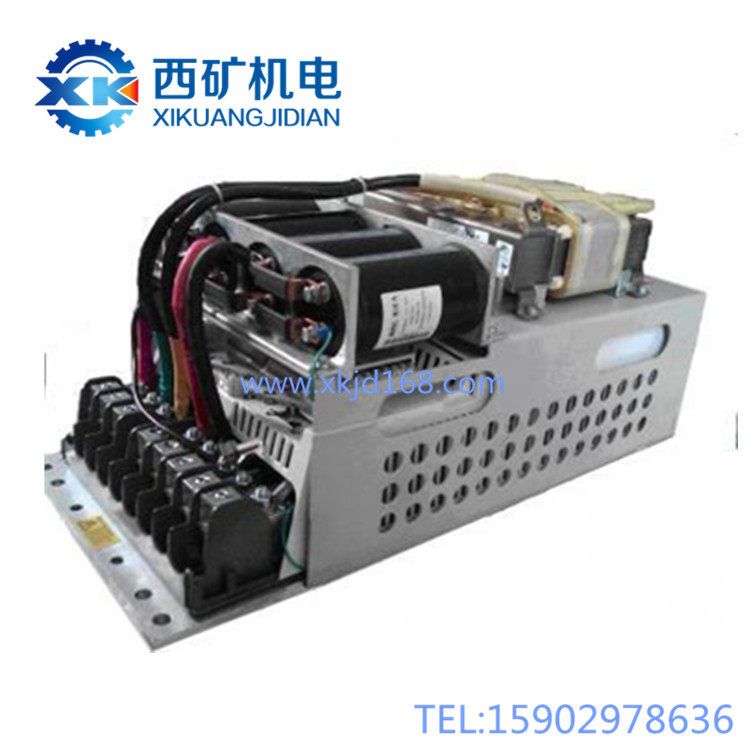

1.  “粗粮细作”——整流与滤波：首先，井下送来的三相交流电（如380V/50Hz）进入变频器后，首先被整流单元转换为直流电。这时的直流电还不够纯净，带有很多波动，就像刚收割下来带壳的稻谷。此时，直流母线上的电容器组（通常为四个大容量电容器）就像一个小型水库，瞬间吸收和释放能量，将波动抚平，输出一个平顺、稳定的直流电压，为后续环节储备好“精粮”。

2.  “精准翻译”——IGBT逆变：接下来，IGBT逆变器登场。你可以把它想象成一排反应速度极快的电子开关，在控制大脑的指挥下，以每秒数万次的频率进行快速开合，将平顺的直流电重新“切割”并组合成一系列宽度按规律变化的高频脉冲。

3.  “服从指令”——电机驱动：这些看似复杂的脉冲序列，作用于电机绕组上，其综合效果就等效于一个频率和电压均可随心所欲调节的交流电。通过改变脉冲序列的频率（即改变变频器的输出频率），电机的转速就被精确控制；通过改变脉冲的宽度和组合（即改变输出电压），电机的扭矩也随之变化。这就是采煤机能够随心所欲快慢、进退的核心秘密。

  四、主要功能

• 无极平滑调速：可在0至最高频率（如0-300Hz）范围内，实现对牵引电机的无级变速控制，采煤机行走速度连续可调，无换挡冲击。

• 行进方向控制：通过改变输出相序，实现牵引电机的平滑正反转，控制采煤机左右行走。

• 恒转矩/恒功率驱动：在低速截煤时提供恒定的大扭矩，在高速调车时提供恒定的功率输出，自动匹配工况。

• 电气制动：在四象限模式下，利用电机再生能量实现无磨损的电气减速或驻车制动，延长机械刹车寿命。

• 实时诊断与保护：24小时不间断监测自身及电机的电压、电流、温度等状态，异常时自动实施保护性停机并报警。

  五、安装与使用说明

  安装/更换前准备：

1.  安全锁定：安装必须在采煤机完全断电、隔离开关拉开并挂设“有人工作、禁止合闸”警示牌后进行，确保变频器输入端及输出端均无电压。

2.  外观与绝缘检查：开箱检查变频器外观有无运输碰撞导致的变形或内部异响。使用合适电压等级的兆欧表，按规定步骤检查主回路和控制回路的对地绝缘电阻，确保符合要求。

3.  核对匹配：仔细核对新变频器的型号、额定电压、功率等级是否与采煤机设计一致。确认水冷接口尺寸、电气接口的快速接插件型号匹配。

4.  工器具准备：准备绝缘力矩扳手、万用表、防静电腕带等。处理电路板时必须佩戴防静电腕带，防止静电击穿精密元件。

  安装步骤：

1.  水冷系统连接：先连接变频器水冷管路，注意进出口方向。安装完毕后，先进行独立的水路循环打压测试，确认接头无渗漏、水路畅通，严禁在未通水或水量不足的情况下通电。

2.  电气接线：

• 接地：首先可靠连接变频器及电机的接地线，这是关乎人身安全的最重要一步。

• 主回路：连接输入电源线和输出至电机的负载线，确保相序正确、接头紧固、接触电阻最小。

• 控制回路：连接通讯电缆（与PLC通信）和控制线缆。走线应远离主回路大电流电缆，避免电磁干扰。

• 3.参数配置：这是最关键的一步。安装后必须通过操作面板，根据铭牌参数，准确输入电机的额定电压、电流、频率、转速、功率因数等核心数据。这关系到变频器能否建立正确的电机数学模型，是实现精准控制的前提。

4.  空载试运行：通电后，先不给牵引指令。通过面板观察直流母线电压是否建立正常。然后给定一个极低的速度指令（如1-2Hz），点动观察电机转向是否正确、运转是否平稳，监听有无异常电磁噪声。

  六、重要注意事项（安全与维护）

  电气安全红线（严禁行为）：

1.  严禁带电插拔任何接插件：变频器内部存在高压电容，断电后母线电容仍存有危险电压，需等待放电指示灯熄灭或用万用表确认电压降至安全值以下（通常需等待5-10分钟）后，方可进行内部检查或插拔操作。

2.  严禁对输出端进行绝缘测试时未脱开变频器：对电机或输出电缆进行高压绝缘测试时，必须将电缆与变频器输出端子彻底脱开，否则高压会瞬间击穿IGBT模块。

3.  严禁频繁通断主电源：非紧急情况下，严禁用主电源开关直接启动或停止变频器，应通过控制面板或PLC指令控制起停。频繁上电冲击会损坏整流模块和电容器组。

4.  严禁触摸水冷板裸露面：安装时应确保导热铝板与冷板间的导热脂涂抹均匀、无杂质，贴合紧密无间隙，否则会形成热阻点，导致模块局部过热烧毁。

  日常维护与保养：

1.  水冷系统的生命线检查：每班工作前必查水冷系统。检查水流量、水压是否在正常范围，进回水温差是否过大。特别关注水冷接头有无“跑、冒、滴、漏”现象，一滴水流入高压电气腔都可能引发灾难性短路。

2.  “看听感”巡检：

• 看：观察面板显示电压、电流是否三相平衡，温度是否异常。

• 听：变频器运行时，正常应为平稳的高频“嘶嘶”声。出现尖锐啸叫、断续嘎啦声或爆裂声，立即停机检查。

• 感：触摸水冷板进出水口附近壳体，感知温度是否均匀，有无局部异常热点。

3.  定期紧固与清洁：利用检修班，断电确认安全后，检查主回路各连接螺栓有无因热胀冷缩而松动。使用干燥的压缩空气或吸尘器，小心清理电路板表面的积尘，防止吸潮引发爬电。

4.  电容器的定期维护：直流母线上的电解电容器是寿命部件。运行数年（通常为4-5年）后，其电解液会逐渐干涸、容量下降，表现为带载能力变差或频繁报欠压故障，此时需有计划地进行更换。

  七、常见故障简易判断

1.  面板无显示，设备不工作

• 可能原因：进线电源缺相或断电、内部开关电源板烧坏、充电电阻开路。

• 应对：先用万用表确认进线端三相电压是否正常，再看内部保险丝是否熔断。

2.  报“过流”或“短路”故障

• 可能原因：电机或输出电缆绝缘破损导致相间短路或对地短路；电机堵转（机械卡死）；IGBT模块击穿；加减速时间设定过短。

• 应对：脱开变频器，测量电机及电缆的绝缘电阻。若外部均正常，则可能是变频器内部功率模块损坏。

3.  报“过温”

• 可能原因：水冷系统失效（断水、流量不足、水温过高）；水冷板水垢严重导致导热不良；导热脂干裂失效；冷却风扇（若有）故障；环境温度远超允许范围。

• 应对：首要检查水循环是否正常，用手触摸冷板进出水管感知温差。若水路正常仍报过温，多需开腔清理水垢或更换导热脂。

4.  电机抖动或运转无力

• 可能原因：电机参数设置错误，导致算法模型不准；输出缺相（一相IGBT损坏或接线松脱）；直流母线电压过低。

• 应对：首先重新核对电机参数设置。在低频下用钳形表卡住三相输出线，查看电流是否平衡。

总结：GA12变频器作为采煤机电气驱动的心脏，其核心在于“一水二电三模型”：确保水冷高效畅通是基础，维护电气连接紧固绝缘是保障，保证电机数学模型参数准确是灵魂。严守断电放电的安全操作规程，保持水冷洁净，定期检查功率回路连接，就是延长这台精密设备寿命、确保采煤机平稳高效运行的最佳实践。
