一、产品概述

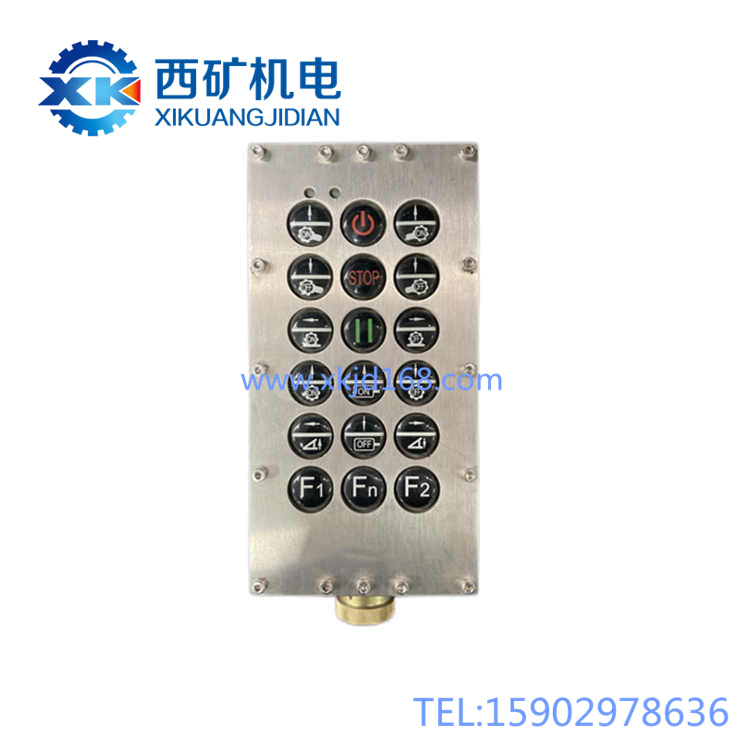

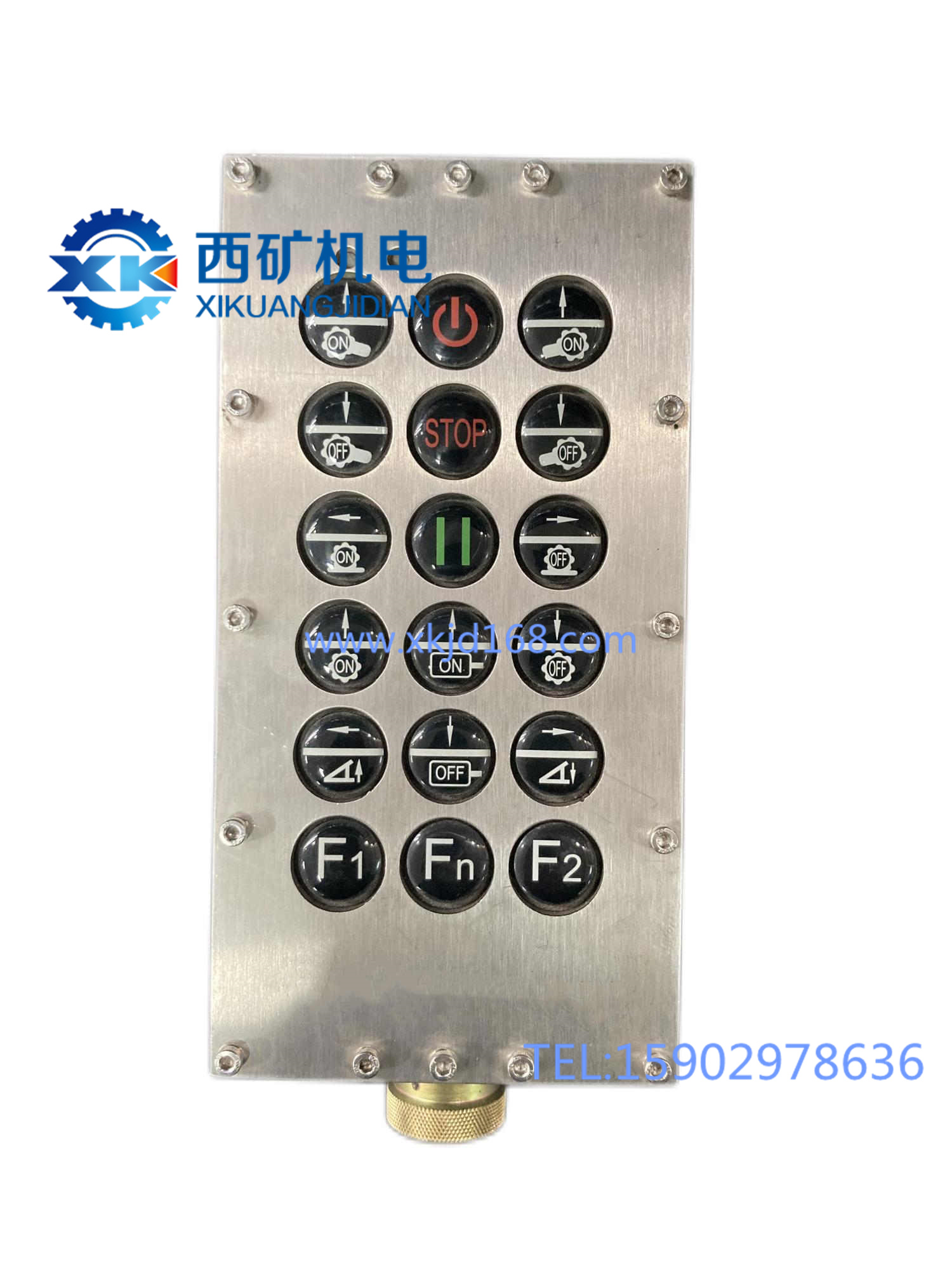

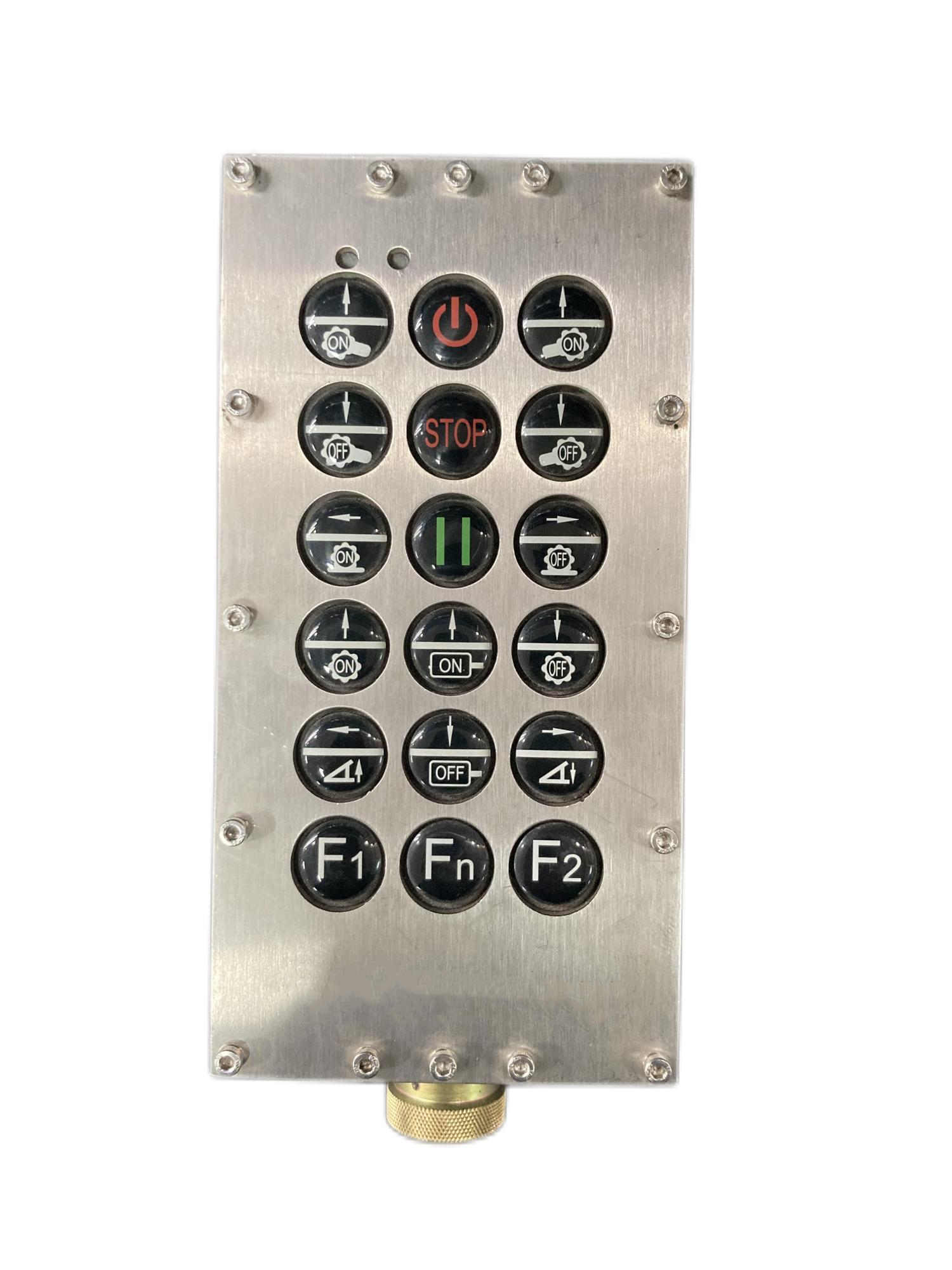

 C0N001207（左端头站）、CON001208（右端头站）是专为长工作面采煤机设计的成对配置CAN总线型矿用本质安全型就地操作端头站，分别安装在采煤工作面的左端头、右端头硐室，是供操作人员就近完成采煤机全功能操作的人机交互终端。相比传统多芯电缆直连式端头站，采用CAN总线数字通讯，仅需一根通讯电缆即可传输全部操作指令，大幅简化井下布线，抗干扰能力更强，可靠性更高，完全适配长工作面采煤作业的就近操作需求，避免操作人员长距离往返工作面两端，既提升作业效率，又降低移动过程中的安全风险。本产品持有煤矿安全MA认证，符合矿用本质安全防爆标准，采用拉丝不锈钢一体式防爆壳体，按键功能标识清晰，结构坚固密封可靠，完美适配井下潮湿、多尘、强振动、强电磁干扰的恶劣作业环境。

 二、核心特点

1.  成对分体设计，适配长工作面：明确区分左右型号，分别对应两端安装，两端都具备采煤机全操作功能，操作人员可就近作业，减少长距离移动的安全风险，提升操作效率。

2.  CAN总线通讯，抗干扰可靠性高：采用工业级CAN总线数字通讯，相比传统模拟开关量传输，抗电磁干扰能力更强，信号传输稳定；一根总线即可传输全部操作指令，减少了电缆用量和接线故障点，整体故障率更低。

3.  本安防爆，环境适应性强：全不锈钢防爆壳体，耐腐蚀、抗冲击、防尘防水，长期承受采煤工作面振动也不会松动损坏；标识蚀刻清晰，长期使用不磨损；按键间距合理，井下佩戴劳保手套也能准确操作。

4.  全功能集成，操作直观：集成采煤机全部核心操作功能，从启停、牵引到调高、破碎控制一应俱全，还预留自定义功能键，可适配不同采煤机的扩展功能需求；按键布局符合煤矿操作习惯，急停按钮醒目，不易误操作。

5.  互锁保护设计，避免误操作：系统自带左右端头操作互锁逻辑，同一时间仅允许一端的操作指令生效，杜绝两端同时操作引发的误动作，从逻辑层面提升操作安全性。

 三、工作原理简述

  可以把这对端头站理解为安装在两端头的“有线智能操作遥控器”，工作逻辑简单清晰：

1.  操作人员按下操作按键后，端头站内部电路将按键指令转换为标准CAN总线数字信号，通过通讯电缆传输给采煤机主控PLC。

2.  主控PLC识别指令后，驱动对应执行机构完成动作（比如牵引行走、摇臂升降等），同时内置互锁逻辑，自动屏蔽后操作端的指令，保证单端操作有效。

3.  遇到紧急情况，按下红色急停按钮，端头站立即输出急停信号，主控触发紧急断电停机，保障安全。

 四、主要功能

  左右端头站功能完全一致，集成采煤机全部核心操作：

 五、安装与使用说明

  安装前准备：

1.  所有安装、接线、检修作业必须在采煤机总电源断电闭锁、验电确认无电后进行，严禁带电作业。

2.  核对型号标识：确认C0N001207对应左端头安装、CON001208对应右端头安装，检查煤安、防爆标识完整，外壳无磕碰变形，按键按压复位灵活，接线密封件完好无破损。

  安装步骤：

1.  固定安装：将端头站整体牢固固定在两端头预设的操作位置，面板朝向操作侧，保证操作空间充足，无煤矸、杂物遮挡按键，拧紧固定螺栓，防止振动松脱。

2.  接线作业：按照接线标识正确连接本安电源、CAN通讯总线，必须遵守：本安信号电缆必须与非本安动力电缆分开敷设，保持不小于50mm的安全间距，严禁混槽共管；接线完成后拧紧出线口压紧螺母，保证密封可靠，最后将接地端子可靠连接到系统接地母排。

3.  功能调试：上电后逐个测试按键，确认每个按键指令都能被主控正确识别，测试急停功能、左右互锁功能正常后，即可投入使用。

  日常使用规范：

    操作人员就近操作时，直接按对应功能按键即可，操作采用点动模式，松开按键停止动作；遇任何紧急情况，立即按下红色急停按钮，触发紧急停机。

 六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁私自拆改破坏本安防爆结构：本产品为本质安全型防爆设备，私自拆解外壳、更改内部电路、损坏密封结构，会彻底丧失防爆性能，构成重大安全隐患，严禁任何私自改装行为。

2.  严禁遮挡急停按钮：红色急停按钮是核心安全部件，严禁在按钮前堆放工具、杂物，必须保证紧急情况下1秒内可以触发，严禁屏蔽急停功能。

3.  严禁使用非本安电源供电：必须使用经认证的矿用本安电源为端头站供电，严禁直接接入非本安动力电源，否则会破坏本安系统防爆性能。

4.  严禁带电开盖检修：任何检修、清洁作业必须在断电闭锁后进行，严禁带电开盖操作。

  日常维护与保养：

1.  每班清洁点检：每班作业后，用干净软布擦拭面板，清理按键缝隙的煤尘、油污，保持按键灵活、标识清晰，防止煤尘卡滞按键。

2.  定期紧固检查：每周检查一次固定螺栓、接线端子有没有松动，采煤工作面振动大，容易引发接线松脱，发现松动及时紧固。

3.  定期功能测试：每日开机前，测试急停功能是否正常，确认急停能可靠触发停机，杜绝带故障运行。

4.  故障及时更换：端头站为一体化本安设备，井下不具备拆解维修条件，出现功能故障后，直接更换同型号合格产品即可，严禁带病运行。

 七、常见故障简易判断

1.  单个按键按下后无反应：

• 可能原因：煤尘卡滞按键；接线端子松动；按键触点老化损坏。

• 处理：断电后清洁按键缝隙；紧固接线端子；清洁后仍失效则更换按键或整体更换端头站。

2.  所有按键都无反应，主控报通讯中断：

• 可能原因：本安电源未供电；CAN总线接头松动；通讯电缆断线。

• 处理：检查本安电源输出；紧固总线接头；测试电缆通断，断线则更换通讯电缆。

3.  操作指令错乱，两端操作同时生效：

• 可能原因：通讯干扰；端头站内部逻辑故障。

• 处理：检查接地是否可靠，重新上电复位，仍不正常则更换故障端头站。

4.  按键按下后无法复位：

• 可能原因：煤尘卡住按键活动机构；按键弹簧失效。

• 处理：立即按下急停停机，断电后清洁按键，更换失效按键。

   总结：C0N001207（左）/CON001208（右）CAN总线端头站是长工作面采煤机端头就地操作的核心人机交互设备，CAN总线数字通讯相比传统端头站稳定性更高、故障率更低，清晰合理的操作布局也能有效减少误操作。核对型号对应安装、定期清洁紧固、保障急停功能完好、严禁破坏防爆结构，就能保障其长期稳定运行，为采煤机作业提供安全便捷的就地操作保障，所有操作必须符合《煤矿安全规程》相关要求。
