一、产品概述

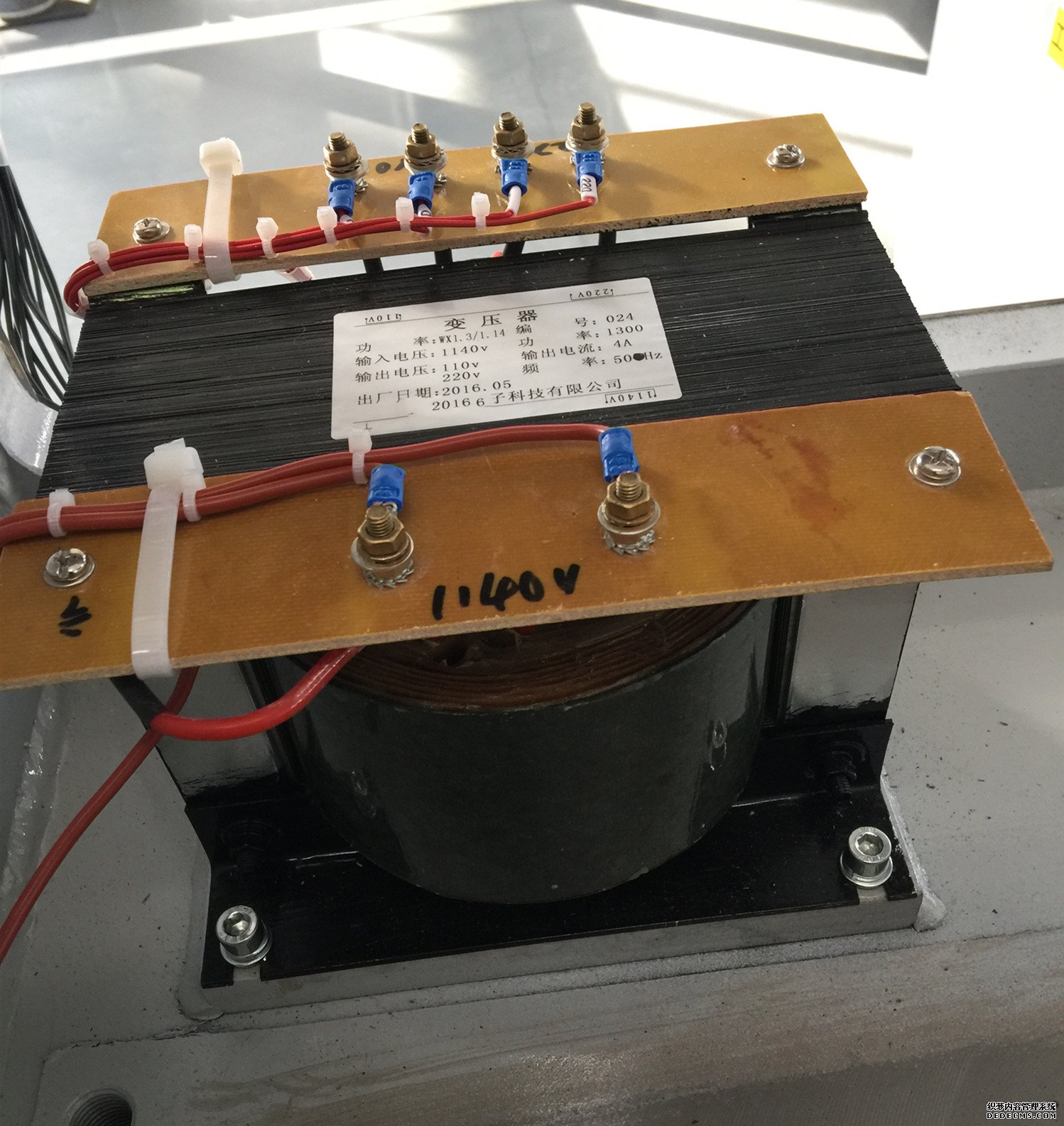

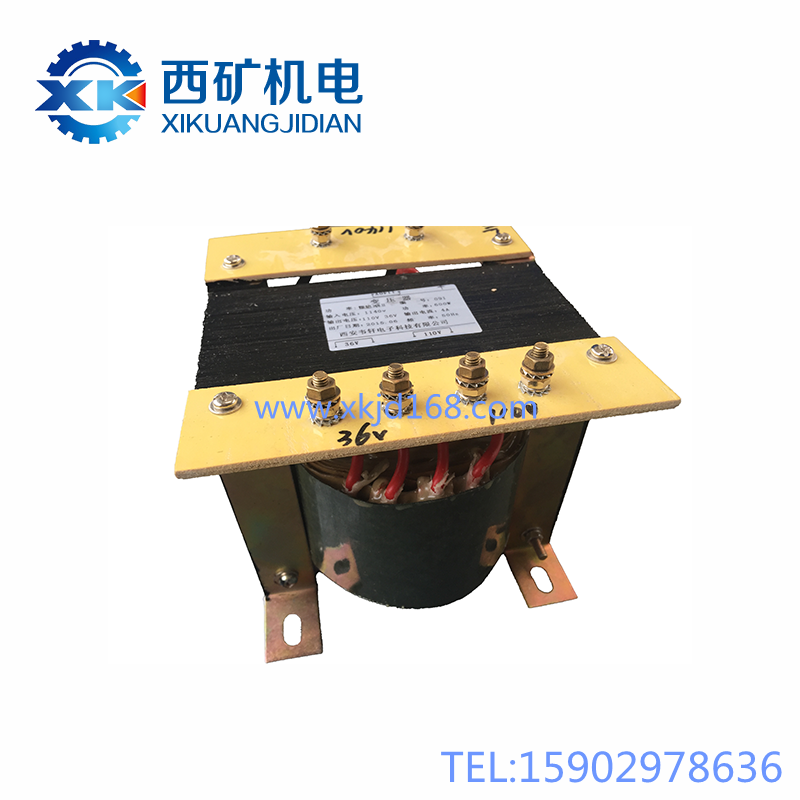

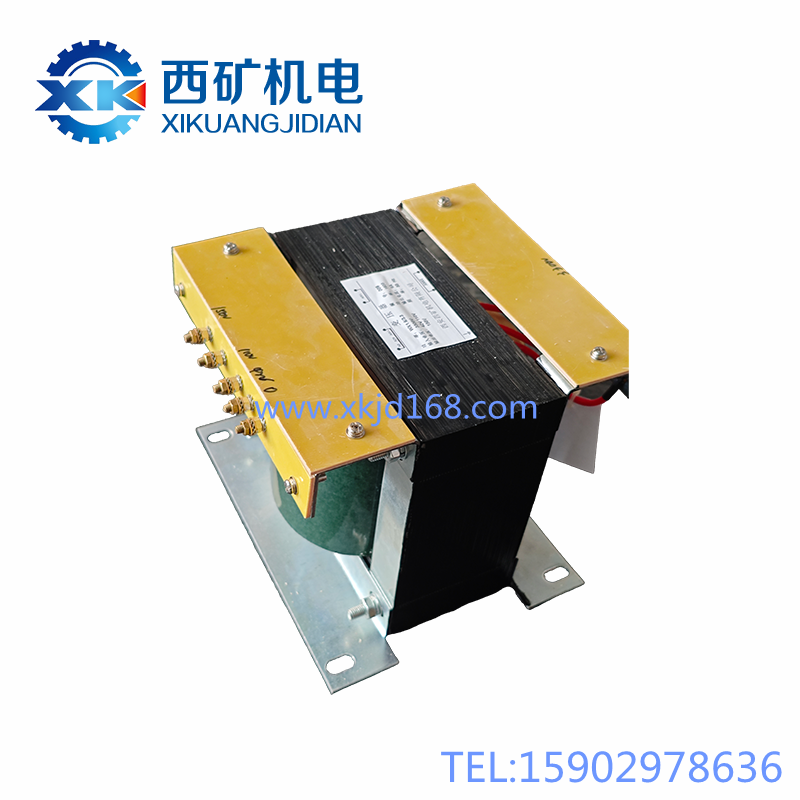

  采煤机控制变压器是采煤机电气系统的“电力翻译官”和“安全隔离墙”。它的主要任务是将采煤机主电缆送来的高电压（动力电），转换为控制系统、照明、监测保护装置等所需的多种低电压（控制电），相当于给采煤机不同用电设备配备一个专属的“电压转换中心”。可以把它理解为一个“电力适配器”：采煤机从井下电网获取的动力电电压很高，直接供给电机使用没问题，但人机界面、PLC控制器、电磁阀、照明灯、瓦斯断电仪等精密设备不能直接用这么高的电压，必须经过控制变压器“降压翻译”后才能安全使用。同时，变压器在初级和次级绕组之间建立了电气隔离，一旦二次侧线路发生故障，不会直接波及一次侧高压系统，有效保护人员和设备安全。本产品采用干式环氧树脂浇注或真空浸漆工艺，绝缘等级高、防潮防尘性能好，铁芯选用优质冷轧硅钢片，损耗低、温升小，完全适应采煤机电控箱内空间紧凑、振动频繁、多尘潮湿的严酷环境。产品符合矿用防爆及安全标准，接口尺寸标准化，替换维护便捷。

  二、核心特点

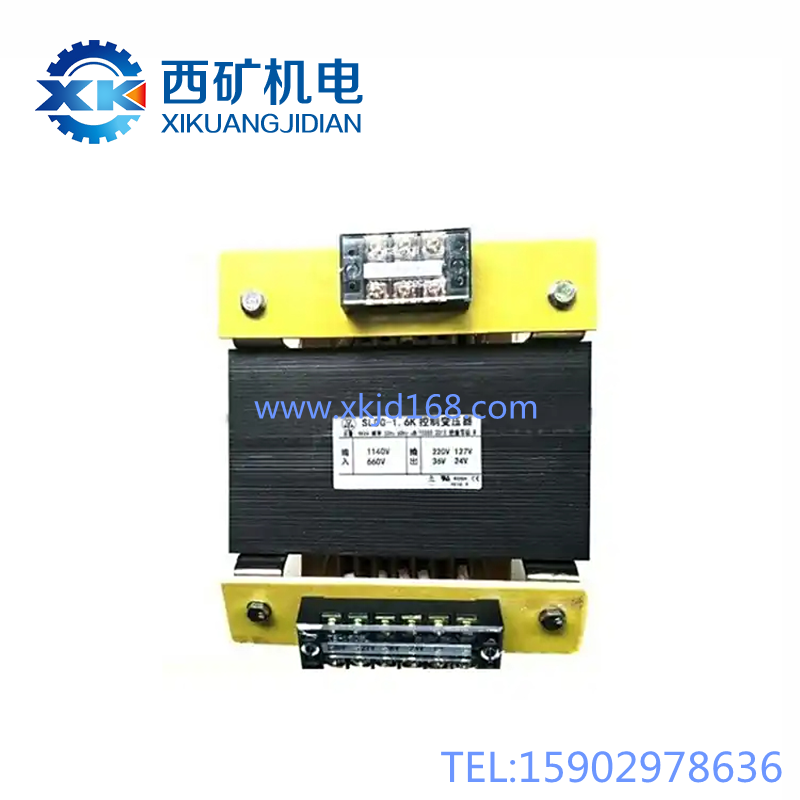

1.  多电压输出，一台搞定多种需求：控制变压器通常设有多个抽头或多个独立绕组，可同时输出多种电压等级（如220V、127V、36V、24V等），一站式满足采煤机控制回路、照明灯、蜂鸣器、传感器及电磁阀等不同设备的供电需求。

2.  安全隔离设计，保护人机安全：初级绕组与次级绕组之间、各次级绕组之间均设有可靠的绝缘隔离，将高压动力回路与控制回路从电气上完全分开。即使控制回路发生接地故障，也不会将高压引入操作手柄或显示屏，大幅降低人员触电风险。

3.  高绝缘等级，耐受恶劣环境：线圈采用环氧树脂全封闭浇注或优质绝缘漆真空浸渍处理，具有优异的防潮、防霉、抗盐雾能力。铁芯表面涂覆防锈漆，整体绝缘耐压裕量大，能在电控箱内高湿度、多粉尘的条件下长期稳定运行。

4.  低损耗铁芯，低温升长寿命：采用高导磁、低铁损的冷轧取向硅钢片叠制铁芯，空载损耗和负载损耗均控制在较低水平。发热量小意味着电控箱内温升低，不仅延长自身使用寿命，也减少对周边精密电气元件的热影响。

5.  紧凑结构，安装灵活：外形设计紧凑，充分利用电控箱有限空间。配备标准安装底脚或导轨卡扣，固定方式灵活，接线端子排列清晰，方便现场接线和维护。

6.  过载能力好，适应复杂工况：绕组设计留有一定的容量裕度，能承受采煤机频繁启停、电磁阀瞬时吸合等产生的短时冲击电流，不易因瞬时过载而烧毁。

  三、工作原理简述

  控制变压器的核心原理与普通电力变压器一致，基于电磁感应定律。它的内部有两组或多组绕在铁芯上的线圈：

• 初级绕组（一次侧）：连接采煤机主电缆引入的动力电压。当电流流过初级绕组时，会在铁芯中产生一个交变磁场。

• 铁芯：由导磁性能极好的硅钢片叠成，构成一个闭合的磁路通道，将初级绕组产生的磁场高效传递给次级绕组。

• 次级绕组（二次侧）：位于磁路中，感应到铁芯中交变的磁场，从而产生电压。次级绕组的匝数比初级少，因此输出电压按比例降低。

 用一个生活化的比喻：铁芯就像一条“磁场传送带”，初级绕组把电能转化成磁场放到传送带上，次级绕组从传送带上取下磁场再转化回电能。由于次级绕组“取货”的匝数少，所以“打包回来”的电压就变低了。通过在不同匝数处抽头，就能获得不同等级的电压。

  四、主要功能

• 电压变换：将采煤机主回路的高电压，降压为电控系统、辅助设备所需的多种低电压。

• 电气隔离：在高压动力回路与低压控制回路之间建立安全屏障，防止高压窜入低压侧，保障操作人员及低压设备安全。

• 多路供电：为采煤机PLC控制器、显示屏、遥控接收器、电磁阀线圈、工作照明灯、预警蜂鸣器、瓦斯监测装置等不同设备分别提供适配电源。

• 抑制干扰：电气隔离特性有助于阻隔动力回路的电磁干扰脉冲，为控制器和传感器提供更洁净的电源环境。

  五、安装与使用说明

  安装/更换前准备：

1.  安全断电：安装或更换变压器，必须在采煤机完全停机、主隔离开关断开闭锁、控制电源完全放电后，用验电器确认无电压再进行。严禁带电操作。

2.  核对参数：仔细核对新变压器的铭牌参数——初级电压、次级各绕组电压及容量（伏安值）是否与原变压器完全一致。接线图上的端子编号务必与原接线对照确认，不同批次产品接线位置可能有调整。

3.  外观检查：检查变压器外壳、接线端子有无运输破损，绝缘浇注面有无裂纹。用万用表测量各绕组通断，确认无断线或短路。摇测绝缘电阻值应符合要求。

4.  工具材料：准备合适尺寸的螺丝刀、套筒扳手、万用表、绝缘胶带、扎带及对应规格的接线端子标识套。

  安装步骤：

1.  机械固定：将变压器平稳放入电控箱内原安装位置，用螺栓通过安装底脚将变压器牢固固定在安装板上。固定时必须加装弹簧垫圈或防松垫圈，防止长期振动导致螺栓松动。

2.  接线操作：按接线图逐根连接，严格遵守“先接初级高压，后接次级低压”的顺序。导线端头压接接线端子，确保接触面平整可靠。每个接线点必须紧固到位，接触不良会产生高温烧毁端子。

3.  绝缘处理：初级高压接线端子裸露部分，务必用绝缘胶带妥善包扎或装好绝缘隔板。接线完成后整理线束，用扎带固定，避免导线与箱体内壁或活动部件摩擦。

4.  接线复查：全部接线完成后，对照图纸从初级到次级逐一核对端子号，确保无错接漏接。特别注意电压抽头的连接位置——抽头接错会导致输出电压异常，烧毁后端设备。

5.  送电测试：确认所有接线无误、变压器壳体接地线已可靠连接后，方可恢复送电。送电后用万用表测量各次级绕组输出电压是否在允许范围内，确认正常后再投入负载运行。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁带载分断或切换抽头：变压器输出端连接的抽头调压端子，必须在完全断电的情况下操作。带负荷切换会产生强烈电弧，瞬间烧坏开关触点，甚至引发弧光短路。

2.  严禁超容量使用：每台变压器都有明确的额定容量（伏安值）。加装任何新的用电设备前，必须核算总负载是否超过变压器额定容量。长期过载运行会导致线圈过热、绝缘加速老化，最终匝间短路烧毁。

3.  严禁弃用接地保护：变压器铁芯及金属外壳的接地端子必须可靠连接至采煤机接地系统。接地线一旦缺失，若发生绝缘击穿，整个变压器外壳及与其连接的金属件都会带上高压，极其危险。

4.  严禁用铜丝铁丝替代熔断器：变压器初、次级回路中配置的保护熔断器（保险管），必须使用规定规格的合格产品。随意加大熔丝或用导线短接，一旦后端发生短路故障，变压器将失去保护直接烧毁。

5.  严禁在电控箱内堆放杂物：变压器运行时会有一定温升，其周围必须保持通风散热空间。电控箱内严禁堆放手套、棉纱、工具等杂物，既阻碍散热，又有火灾隐患。

  日常维护与保养：

1.  定期测温：用红外测温仪在采煤机运行时，检查变压器铁芯和线圈表面温度。若温度明显高于往常或超过铭牌规定的温升限值，说明可能存在过载或内部匝间短路，需停机排查。

2.  听声辨况：变压器正常运行时发出均匀、低沉的“嗡嗡”电磁声。若出现间断的“噼啪”放电声或不规则的异常响声，可能是线圈匝间短路或铁芯松动，必须立即停机检修。

3.  检查接线：利用检修间隙，检查所有接线端子是否松动、变色或出现氧化。高温氧化会使接触电阻增大，端子发黑发热是过载或接触不良的典型征兆，应及时打磨处理或更换端子。

4.  清理与防潮：保持变压器外表面清洁，用干燥压缩空气或绝缘清洗剂定期清除表面积尘，防止因煤尘吸潮导致绝缘爬电。在井下潮湿环境中长期停用后重新启用前，必须摇测绝缘电阻，确认合格后再送电。

5.  气味警觉：若在电控箱附近闻到焦糊味或绝缘漆烘烤味，应立即停机开箱检查变压器。这通常是绝缘材料过热老化的前兆，必须找出原因后方可恢复运行。

  日常巡检要点：

• 看：接线端子是否发黑变色、绝缘漆面是否变色起泡、变压器安装是否牢固、接地线是否完好。

• 听：通电运行时有无异常放电声或不规则“嗡嗡”声。

• 感：电控箱通风口是否有明显焦糊味或过热气味。

• 测：定期测量各次级输出电压是否在正常范围内，摇测绝缘电阻。

  七、常见故障简易判断

1.  故障现象：变压器无输出电压，后端设备全部失电

• 可能原因：初级或次级回路保险熔断；接线端子严重松动脱落；变压器内部绕组断线；主电源未送入变压器。

• 应对：先用万用表测量初级输入端是否有电压。若有，断开负载后测量次级有无输出。如初级有电而次级无输出，多为变压器内部断线或保险熔断，需更换变压器或保险管。

2.  故障现象：变压器过热，有焦糊味

• 可能原因：后端设备负载超过变压器额定容量；线圈匝间短路；电控箱通风散热不良；输入电压长期偏高。

• 应对：立即停机，断开全部负载后空载送电测试。若空载仍迅速发热，说明变压器内部匝间短路，必须更换。若空载正常，则需检查后端电路是否存在短路或过载。

3.  故障现象：输出电压明显偏低或偏高

• 可能原因：初级电压抽头接线错误；输入电压本身波动异常；变压器匝间短路（伴随发热）；次级负载过重拉低电压。

• 应对：测量输入电压，若输入正常而输出异常，检查抽头接线是否正确。排除接线原因后若问题仍在，需检查变压器自身及后端负载。

4.  故障现象：运行中发出“噼啪”放电声

• 可能原因：线圈绝缘层击穿产生高压拉弧；接线端子松动产生火花放电；绝缘表面积尘受潮漏电。

• 应对：立即断电！拉弧放电会迅速破坏绝缘，极易引发相间短路和火灾。在断电状态下清理表面污垢并干燥处理，若处理后仍有放电声，必须更换变压器。

5.  故障现象：某一路控制设备无电，但其他回路正常

• 可能原因：该次级回路的保险管熔断；该绕组抽头接线脱落；该控制回路的电源线本身断线。

• 应对：测量该次级绕组端子有无电压输出。若无，查保险和接线；若有，说明变压器正常，故障在后续控制线路中。

  总结:采煤机控制变压器是采煤机低压控制系统的“心脏供电源”，它的稳定运行直接关系到采煤机能否正常操控和安全运转。保持负载在额定容量内、确保接线牢固可靠、定期检查温升与绝缘、严禁超载和带负荷切换，是保障变压器长期安全运行的核心要点。一旦出现焦糊味、放电声或空载异常发热，必须立即断电处理，绝不可带病强行使用，否则轻则烧毁控制设备，重则引发电气火灾或人身触电事故。
