一、产品概述

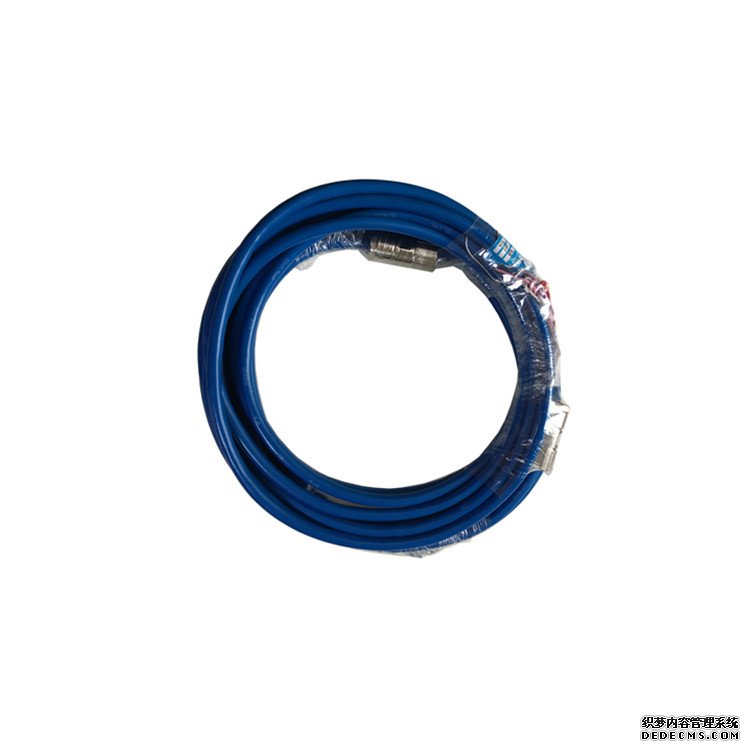

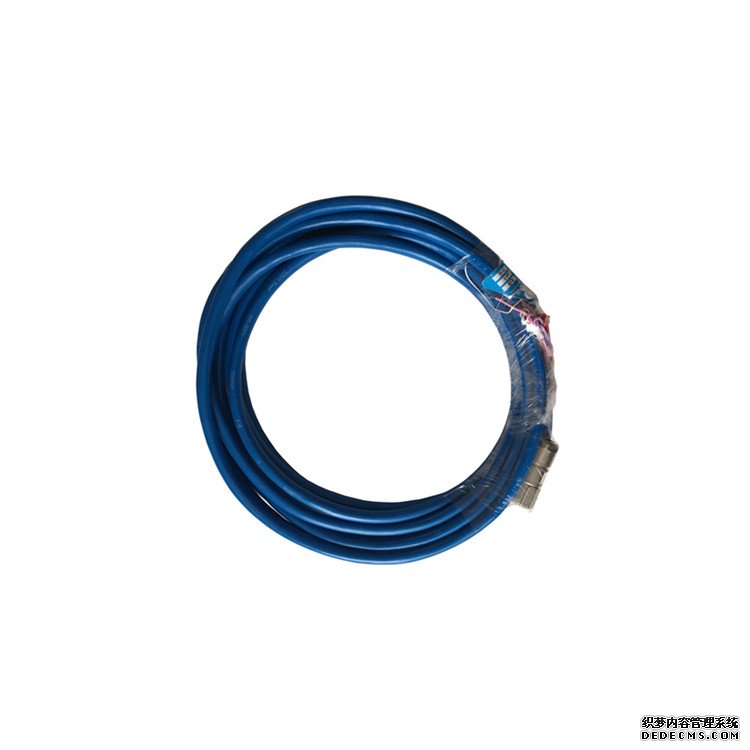

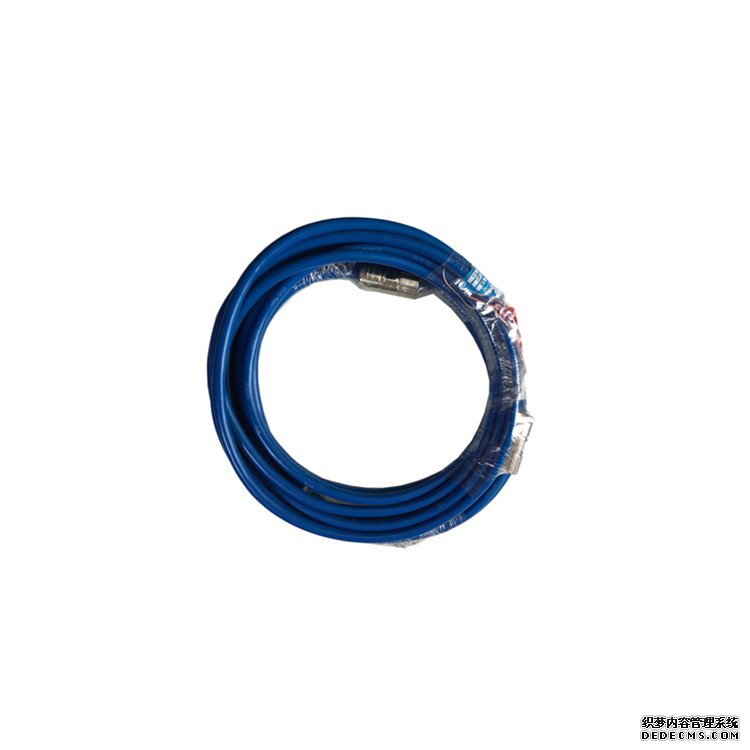

  采煤机端头站专用电缆是连接采煤机机身电控箱与两端头操作站（左右端头控制站）的“神经中枢线”。它的主要任务是在采煤机机身和两端操作站之间，可靠传输控制信号、通讯数据和低压电源，确保操作人员在采煤机两端能够安全、灵敏地操控采煤机。可以把它理解为采煤机的“神经系统主干线”：操作人员按下端头站上的按钮或摇杆，发出的指令信号就是通过这根电缆传输到机身控制箱的“大脑”（PLC控制器），再由“大脑”指挥各执行部件动作。同时，端头站本身工作需要低压电源，也由这根电缆从机身输送过去。所以，这根电缆集“信号线、通讯线、电源线”三大功能于一身，一根线缆承担多项任务。该电缆敷设在采煤机机身外侧，沿机身走向连接至两端操作站，长期处于弯曲、拖拽、油污、潮湿和煤粉冲击的恶劣环境中。因此，本产品采用特制耐油、耐弯折、抗拉、阻燃的复合护套结构，内部导线采用多芯精细铜丝绞合，确保信号传输稳定、电源供电可靠，完全适应采煤机井下高振动、频繁移动和复杂工况的严苛要求。

  二、核心特点

1.  超高柔韧性，耐反复弯曲：电缆护套和绝缘层采用特种弹性体材料，具有优异的柔韧性和回弹性。采煤机在机身检修或调整时，端头站电缆经常需要弯折、盘绕，本产品能够承受数万次弯曲而不开裂、不断芯，使用寿命远超普通电缆。

2.  组合式结构，一根多用：内部芯线按功能分组——控制信号线、通讯数据线、电源线集成于一根复合电缆中。这种设计替代了过去多根独立线缆散乱捆扎的方式，减少了线束占用空间，降低了多线交叉摩擦导致的故障概率。

3.  多重屏蔽，抗干扰能力强：通讯和数据信号线芯外层设有高密度铜网编织屏蔽层，能够有效阻隔采煤机变频器、牵引电机等强电设备产生的电磁干扰，保证控制信号的纯净和通讯数据的稳定传输，杜绝因信号干扰导致的误动作。

4.  耐油耐水，防护等级高：护套采用耐矿物油、耐乳化液的特种合成材料，长期浸泡在液压油、齿轮油或乳化液中不会溶胀、脆化。同时具有优良的防水性能，即使工作在淋水或潮湿区域，内部芯线也能保持干燥，确保绝缘不下降。

5.  抗拉耐磨，坚固耐用：电缆内部增设芳纶或高强纤维抗拉承力芯，能够承受端头站本身重量及意外拖拽带来的拉力，保护内部导线不被拉断。外护套表面光滑且耐磨，在机身表面反复摩擦不易破损。

6.  阻燃防静电，井下使用安全：护套材料符合煤矿井下阻燃和防静电标准，遇火不蔓延燃烧，表面电阻控制在安全范围内，不会因摩擦积聚静电产生火花，保障井下作业安全。

7.  标准接口，即插即用：两端配备标准化航空插头或矿用快插接头，与端头站和机身控制箱的插座精确匹配，插入后旋紧锁固，安装更换快捷可靠，无需现场接线。

  三、工作原理简述

• 端头站专用电缆的工作原理不复杂，核心就是“分工传输、互不干扰”：

• 电源线芯：较粗的几根芯线专门负责传输低压电源，给端头站的按钮灯、显示屏、电路板等供电，相当于“送饭的管道”。

• 控制信号线芯：负责传输按钮和摇杆的开闭信号，比如按下“左行”按钮，对应的线芯便接通一次信号回路，相当于“传递口令的勤务兵”。

• 通讯数据线芯：负责传输数字通讯信号，比如端头站显示屏上的数据信息、故障代码等，需要一对或多对芯线以差分信号方式传输，相当于“加密电话线”。

• 屏蔽层：包裹在信号和通讯线芯外面的铜网层，能将外界电磁波“挡”在外面并引导到接地端泄放，保证内部传输的弱电信号不受干扰，相当于“防窃听屏蔽墙”。

• 这四部分各司其职，集成在同一根电缆护套内，由端头站和机身控制箱两端的连接器完成接口对接，实现控制指令和数据的双向交换。

  四、主要功能

• 信号传输：将端头站各操作按钮、摇杆产生的控制指令信号，稳定、准确地传输到采煤机中央控制单元。

• 通讯链路：为端头站显示屏、故障报警等提供数据通讯物理通道，实现状态信息和故障信息的显示与上传。

• 电源供给：将机身控制电源传输至端头站，为端头站内部电路板、指示灯及传感器提供工作电力。

• 电气隔离与屏蔽：通过多层屏蔽和绝缘结构，保障低压控制回路与外部强电环境之间的电气安全隔离，提高系统抗干扰能力。

  五、安装与使用说明

  安装/更换前准备：

1.  安全断电：安装或更换端头站电缆必须在采煤机完全停机、主电源断开闭锁、控制电源断电后进行。严禁在带电状态下插拔电缆连接器，否则可能损坏插针或引发电火花。

2.  核对规格：对照设备手册，确认新电缆的芯数、连接器型号、插针排列方式与原电缆完全一致。仔细检查插头内插针有无弯曲、缩针、氧化或异物堵塞。

3.  外观检查：将电缆逐段展开检查，确认护套无破损、压扁、鼓包或扭结。轻拉连接器尾部，确认插头与电缆的连接处无松动。用万用表校对各芯线通断和绝缘是否正常。

4.  清理环境：清理机身控制箱插座和端头站插座上的煤粉和油污，确保连接时接触面洁净。检查插座内有无积水或煤泥，必要时用干燥压缩空气吹扫。

  安装步骤：

1.  插接定位：将电缆一端连接器的定位键（凸起或宽槽）对准插座上的定位槽，平稳插入，严禁在未对准时用蛮力硬插，否则会顶弯插针。

2.  锁紧连接：插入到位后，旋紧连接器上的锁紧螺母或螺纹环，确保连接器与插座完全锁固，不能有松动余地。松动的连接器在采煤机运行中会因振动而产生瞬间断电或信号中断。

3.  敷设固定：沿机身原有线缆敷设路径布置电缆，避免与运动部件、锐角金属棱边接触。使用专用电缆卡箍每隔适当间距固定，卡箍松紧适度，不能将电缆护套勒变形。电缆转弯处应留有足够的弯曲半径，一般不小于电缆外径的6～8倍，严禁直角弯折。

4.  两端对接：按同样方法完成另一端与端头站（或机身控制箱）的插接，确认两端都已锁紧到位。

5.  整理余长：若电缆长度有余，应将多余部分盘成直径足够大的圈（弯曲半径符合要求）固定在机身侧的专用线缆托架上，严禁随意垂挂或散落堆积在机身表面。

6.  送电验证：恢复送电后，在端头站逐项操作各按钮、摇杆，观察采煤机动作是否响应正确，显示屏显示是否正常，确认电缆信号传输无误。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁带电插拔连接器：带电插拔会产生电弧火花，烧蚀插针表面，造成接触不良甚至引燃周围可燃气体。所有插拔操作必须在断电后进行。

2.  严禁拖拽电缆：严禁抓住电缆拖拽端头站或用力扯拉电缆，抗拉承力芯的设计是为防止意外受力保护导线，非允许日常拖拽。长期用力拖拽会损伤内部芯线与连接器连接点。

3.  严禁踩踏或重物挤压：采煤机检修时，严禁人员踩踏电缆或让重物（工具、备件等）压在电缆上。芯线被压扁后，该处绝缘层可能被挤破，造成线间短路或接地故障。

4.  严禁使用非原厂或劣质替代品：端头站电缆对屏蔽、阻燃、耐油等性能有严格要求。使用未经认证的替代品，可能导致信号干扰误动作、护套不耐油过早龟裂，甚至失去阻燃性能构成安全隐患。

5.  严禁在电缆破损时强行使用：发现护套有破口、芯线外露、连接器壳体裂纹时，必须立即更换或妥善修复处理。破损处遇水或煤尘进入，会导致内部短路，引发控制系统失灵。

  日常维护与保养：

1.  每班外观巡视：作业前观察电缆护套有无被锐物割伤、挤压变形或鼓包。检查连接器锁紧环有无松动，连接器外壳有无磕碰裂纹。

2.  连接器清洁：电缆两端连接器不使用的存放插座，必须用防护盖盖好。对正在使用的连接器，定期检查连接器接合面，发现煤粉或油污侵入及时清理，保持接触部位干燥洁净。

3.  检查固定卡箍：定期检查沿路电缆固定卡箍是否松动或脱落，确保电缆始终在安全位置，不与其他活动部件发生干涉摩擦。

4.  弯曲半径检查：目测电缆转弯处是否出现折痕或护套变形。若弯曲半径过小，应重新整理固定，防止因反复小角度弯曲导致芯线疲劳断裂。

5.  绝缘检查：利用停机检修机会，断开电缆两端连接器，用摇表测量各芯线之间、芯线与屏蔽层之间的绝缘电阻。绝缘值明显下降说明电缆内部受潮或绝缘受损，需更换。

  日常巡检要点：

• 看：护套有无破损、连接器有无松动、固定卡箍是否完好、转弯处有无死弯折痕。

• 感：用手摸电缆表面（注意安全），有无异常发热点。某一点局部发热说明该处内部导线可能已断芯仅剩少数铜丝导通，形成高阻发热点。

• 试：轻摇两端连接器，观察设备是否出现信号瞬间中断或闪屏现象，判断连接器接触是否可靠。

• 查：连接器插针是否保持金色光泽，若发黑氧化需用专用清洁剂处理。

 七、常见故障简易判断

1.  故障现象：端头站全部按键无反应，显示屏黑屏

• 可能原因：电缆完全断线（特别是电源线芯断开）或连接器完全脱落；机身侧未向端头站供电；端头站内部电源模块损坏。

• 应对：首先检查两端连接器是否松脱。重新插拔并锁紧后若仍无反应，用万用表测量电缆电源线芯通断，若断线则更换电缆。若电缆正常，需检查机身供电及端头站内部。

2.  故障现象：操作某一按键时灵时不灵，或显示屏乱码闪烁

• 可能原因：该功能对应的信号线芯在电缆内部已接近断裂，振动时断时续；连接器插针轻微缩针或氧化，接触不稳定；电缆屏蔽层接地不良，电磁干扰侵入。

• 应对：检查两端连接器插针状态，清洁并复紧。若问题依旧，摇动电缆不同部位同时测试按键，找到断点敏感区，更换电缆处理。

3.  故障现象：采煤机无操作时自己误动作

• 可能原因：电缆控制线芯间绝缘破损，在潮湿或挤压状态下发生短接，造成虚假指令信号；屏蔽层失效，强电磁干扰耦合进控制线。

• 应对：立即停机！误动作隐患极其危险。断开电缆，测量各控制线芯间绝缘电阻，若绝缘损坏必须更换电缆。

4.  故障现象：电缆局部发烫或有烧焦痕迹

• 可能原因：该处内部导线严重断股，仅剩少量铜丝导电导致电流密度过大发热；电源线与地线或屏蔽层在该处短路。

• 应对：立即断电更换电缆，发热段内部绝缘已永久损坏，严禁继续使用。

5.  故障现象：连接器内有绿色铜锈或白色霉点

• 可能原因：连接器密封不良，水汽长期侵入内部插针区域，导致铜针腐蚀氧化。

• 应对：清理插针表面腐蚀物并干燥处理。若腐蚀严重导致插针失去弹性或变细，需更换整个连接器或整根电缆。同时排查水汽侵入源头（如插座密封圈老化）。

  总结：采煤机端头站专用电缆是连接操作者与采煤机控制大脑的“神经中枢”，其信号传输质量直接关系到采煤机动作的准确性和操作安全。规范插拔、严禁带电操作、保持电缆合理弯曲半径、定期检查护套与连接器状况、发现破损或接触不良及时更换，是保障该电缆长期可靠运行的核心要点。务必牢记：一根状态良好的端头站电缆，是采煤机精准操控和安全运行的重要基石，绝不能因其是小部件而忽视日常检查与维护。
