一、产品概述

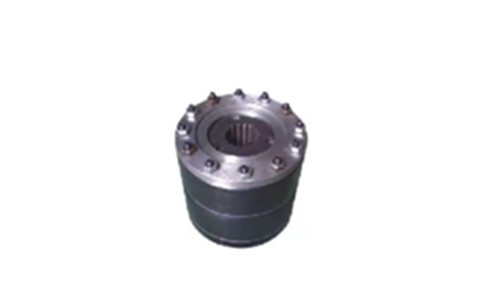

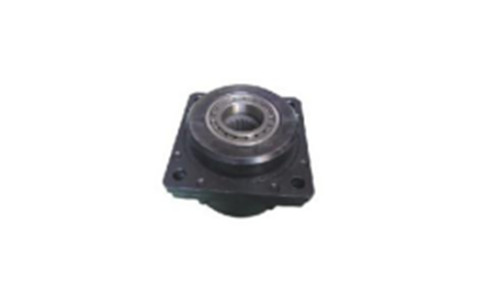

  采煤机液压制动器是采煤机行走系统的“本质安全型防滑锁”，相当于采煤机的“失压即刹”智能驻车装置。它安装在采煤机行走驱动系统的传动链中，核心使命是：当采煤机需要停止时，牢牢锁住传动轴，防止机身在大倾角工作面发生溜车下滑事故。本制动器属于“弹簧加载、液压释放”式常闭制动器。通俗地说，它的工作逻辑是“无油就刹、有油才松”。内部由缸体、活塞、内键圈、前盖、后盖、摩擦片组件、片齿轮、加载弹簧及密封件等精密零件组成。在没有任何液压油作用时，内置的强力加载弹簧会将多组摩擦片和片齿轮紧紧压在一起，产生强大的静制动力矩（高达1000Nm），使采煤机保持静止不动。只有当液压系统提供足够压力的液压油时，才能推动活塞压缩弹簧，将摩擦片和片齿轮分开，解除制动，采煤机方可自由行走。这种设计的最大优点是遵循“失效安全”原则——即使液压管路破裂、油泵故障或意外断电，制动器会因失去液压而立刻自动抱死，从根本上杜绝了因系统故障导致的溜车事故。最小松闸压力仅为1.6～2.0MPa，即可安全解除制动。本产品结构紧凑，密封可靠，维护方便，并且贴心地设计了机械手动释放功能，在液压系统故障或检修时也能安全释放制动。

  二、核心特点

1.  常闭式失效安全设计，断电断油自动刹车：依靠内置强力弹簧保持制动。只有在液压系统正常供油时才能松开。一旦出现断电、油管破裂、液压泵故障等意外，制动器瞬间抱死，安全冗余度极高。

2.  大扭矩多片摩擦副，制动平稳可靠：内部采用多组摩擦片与片齿轮交替叠合的结构，在有限空间内提供极大的摩擦面积，1000Nm的静制动力矩确保采煤机在大倾角工作面也能稳如磐石。

3.  独创机械释放功能，应急操作灵活：在液压系统完全瘫痪或需要检修拆卸时，不用液压也能手动松闸。只需将专用螺钉拧入活塞上的螺孔，即可用机械力提起活塞，释放制动，方便设备拖移和检修。

4.  可量化的磨损检测，维护有据可依：制动器设有机身外检测螺塞孔，通过用深浅尺测量h尺寸（新机制动状态h=18mm），就能在不拆解的情况下精确掌握摩擦片的总磨损量，科学指导更换时机。

5.  分段适用建议，延长使用寿命：针对不同工作面倾角提出使用建议。当工作面倾角≤12°时，建议直接用机械方式长期释放制动器，让采煤机自由行走，可避免频繁换向带来的制动发热和摩擦片无效磨损，显著延长摩擦片寿命。

  三、工作原理简述

  可以把这款制动器理解为“一个被弹簧顶死的离合器，只有液压油能把它推开”。

1.  制动状态（无油或断电）：制动电磁阀断电复位，切断制动器的供油。活塞后方的油腔与回油池连通，压力油全部流回油箱。强大的加载弹簧顺势将活塞推向前方，把摩擦片组件和片齿轮牢牢压紧在一起。片齿轮通过内键圈与传动轴相连，摩擦片与壳体相连。两者被压死，传动轴就被锁住，采煤机静止不动。

2.  松闸状态（行走时）：电控系统发出行走指令，制动电磁阀通电打开，压力油进入活塞后方的油腔。油压推动活塞克服弹簧力向后移动，摩擦片与片齿轮之间出现间隙，不再压紧。片齿轮随传动轴自由旋转，制动解除，采煤机可以行走。

3.  机械释放（应急松闸）：拆下两个工艺螺钉堵头，将专用螺钉拧入活塞的M10螺孔中并旋紧，螺钉会像小千斤顶一样强行把活塞提起来，压缩弹簧，使摩擦片分离，实现纯机械手动松闸。

  四、主要功能

1.  安全驻车防滑：在采煤机停机、检修或突发断电时提供高达1000Nm的制动力矩，防止机身沿倾斜工作面下滑。

2.  自动紧急制动：当电气系统发出制动信号或牵引速度降为零时，自动进入制动状态，响应迅速。

3.  应急机械释放：在液压系统故障无法供油时，可通过机械方式手动解除制动，便于设备拖移或拆卸检修。

4.  状态可监测：通过测量外部h尺寸，可随时掌握摩擦片磨损状况，实现视情维护。

  五、安装与使用说明

  安装/更换前准备：

1.  安全停机：安装或拆卸制动器，必须在采煤机完全停机、隔离开关断开闭锁、液压系统完全卸压后，并在机身稳固防滑的前提下进行。

2.  核对检查：检查新制动器型号及技术参数（静制动力矩1000Nm、最小松闸压力1.6-2.0MPa），确认与原机一致。观察外观有无磕碰损伤，工艺螺塞是否齐全。

3.  工具材料：准备力矩扳手、深度尺（用于测量h尺寸）、专用M10释放螺钉、清洁剂及规定牌号液压油。

  安装步骤：

1.  清洁对接面：清理安装法兰面和定位止口，确保无杂物、无毛刺。

2.  对位安装：将制动器平稳抬至安装位置，对准止口和花键或连接键，用铜棒轻敲辅助就位，严禁硬砸。

3.  均匀紧固：连接后盖的16个螺栓是核心紧固件，必须严格按对角交叉顺序，分次均匀拧紧。这是保证后盖均匀压缩内部弹簧、防止活塞偏斜卡滞的关键。

4.  连接油管与电路：按液压原理图连接进油管和回油管，确保接头紧固无泄漏。连接制动电磁阀的电气插头。

5.  排气与试车：新装制动器需通过反复通断液压油进行排气。空载状态下测试松闸和制动动作是否灵敏、有无异响。确认正常后方可投入使用。

  机械释放操作（应急松闸）：

1.  确认液压系统已卸压，制动器处于制动状态。

2.  找到制动器上两个M10工艺螺塞，将其拆下。

3.  取出专用的两根M10释放螺钉，分别拧入活塞上的两个M10螺孔中。

4.  交替均匀地旋紧两个螺钉，活塞即被机械力提起，摩擦片分离，制动器被释放。

5.  注意：机械释放后的采煤机失去制动，必须采取其他防滑措施才可拖移或检修。恢复正常使用时，务必将释放螺钉拆下，装回原工艺螺塞。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁随意拆卸后盖螺栓：后盖螺栓压紧着强力弹簧组。拆卸时必须按操作程序，均匀缓慢地松开16个螺栓，分多次、对称释放弹簧预压力。若单边猛拆或一次性松掉，弹簧力会瞬间弹出零件，造成严重人身伤害事故。

2.  严禁在未确认液压卸压时拆装油管：制动器工作时油腔存在高压，未卸压拆卸油管接头，高压油液会喷射伤人。

3.  严禁在摩擦片严重磨损后继续使用：当测量的h尺寸达到或超过22mm（即磨损量达4mm以上），表明摩擦片厚度已到极限，必须成组更换摩擦片组件。超限使用将导致制动力矩严重不足，发生溜车事故。

4.  严禁在倾角≤12°时忘记机械释放建议：若矿方规定在小倾角工作面使用机械释放方式，则务必执行。这样可避免采煤机换向时液压系统频繁施制动、发热和摩擦片无效消耗。但需注意，释放后整机已无制动，必须保证其他防溜措施到位。

  日常维护与保养：

1.  每周漏油检查：拆下制动器下部的螺塞7，检查此处有无液压油持续滴漏。少量渗油属正常，若漏损严重，说明活塞密封圈13或端盖密封圈16已失效，需及时更换，否则会影响松闸压力。

2.  每月磨损检测：拆去后盖上与活塞对应的一个M10螺塞，将深度尺从此孔插入，测量活塞端面到后盖外端面的距离h尺寸。新制动器h=18mm，磨损极限为h=22mm。接近此值需准备备件，达到必须更换。

3.  定期清理与防锈：保持制动器外表面清洁，及时清除油污煤尘。注意检查释放螺钉孔和检测螺孔的防护堵盖是否完好，防止煤泥堵塞螺孔。

4.  液压油维护：按液压系统要求，定期更换液压油和滤芯，保持油液清洁。油液污染是导致密封件磨损和阀芯卡滞的主因。

5.  温度感知巡检：在小倾角使用机械释放前，若之前为液压制动状态，可触摸制动器壳体。若异常高温，说明存在拖磨，需排查控制压力是否正常。

  七、常见故障简易判断

1.  故障现象：制动力矩减小，采煤机有溜车趋势

可能原因：摩擦片磨损过大，已超极限。

应对：立即测量h尺寸，若≥22mm，必须成组成对更换摩擦片组件。

2.  故障现象：制动器过热，壳体烫手

可能原因：液压系统控制压力偏低，无法将活塞完全压回，导致摩擦片始终处于半拖磨状态。

应对：检查并调整液压系统控制压力至1.6～2.0MPa以上，确保松闸彻底。

3.  故障现象：螺塞7处严重漏油

可能原因：活塞密封圈13或后盖密封圈16因长期使用老化磨损，或活塞释放行程不足导致密封面偏磨。

应对：更换密封圈。更换时需按规程拆卸后盖，成对检查并更换。

4.  故障现象：制动器不能正常松闸，采煤机行走困难

可能原因：制动电磁阀未得电或卡死；控制油路堵塞；液压系统压力不足；内部密封件损坏导致压力油内泄无法建立松开压力；机械卡滞。

应对：先检查电磁阀电气信号和阀芯动作，再测量供油压力是否≥1.6MPa。若液压系统正常，可能是制动器内部密封失效或机械卡滞，需拆检。

5.  故障现象：制动器松开后仍有摩擦声或发热

可能原因：摩擦片组件安装不正或已翘曲变形；活塞回位不到位；释放行程不足。

应对：检查液压系统压力。若压力正常仍拖磨，需拆解检查摩擦片状态和活塞运动是否顺畅。

总结：液压制动器是采煤机行走安全的最后一道防线，1000Nm的制动力矩和失压自刹的本安特性是它的核心价值。日常维护的关键在于“三查”：每周查漏油、每月查h尺寸磨损、每次查控制压力。当工作面倾角≤12°时，建议优先采用机械释放方式，以换取更低的磨损和发热。当h尺寸达到22mm时，务必立即成组更换摩擦片。所有涉及后盖螺栓的拆卸，必须严格按对称分次原则缓慢释放弹簧力，这是防止人身伤害的铁律。规范操作、定期测量、视情更换，才能让这个“安全锁”始终可靠地守护采煤机的行走安全。
