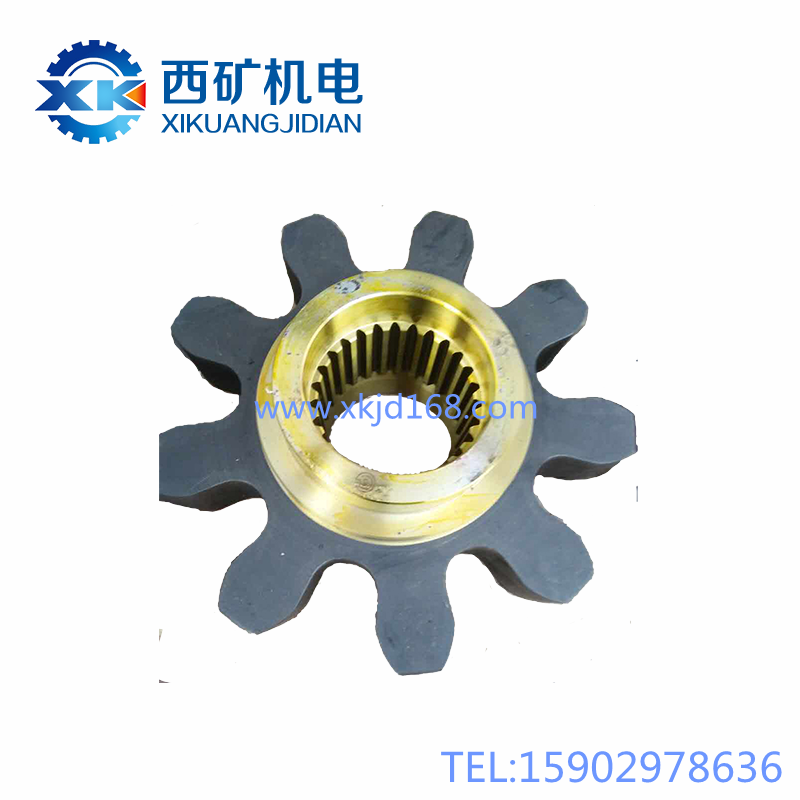

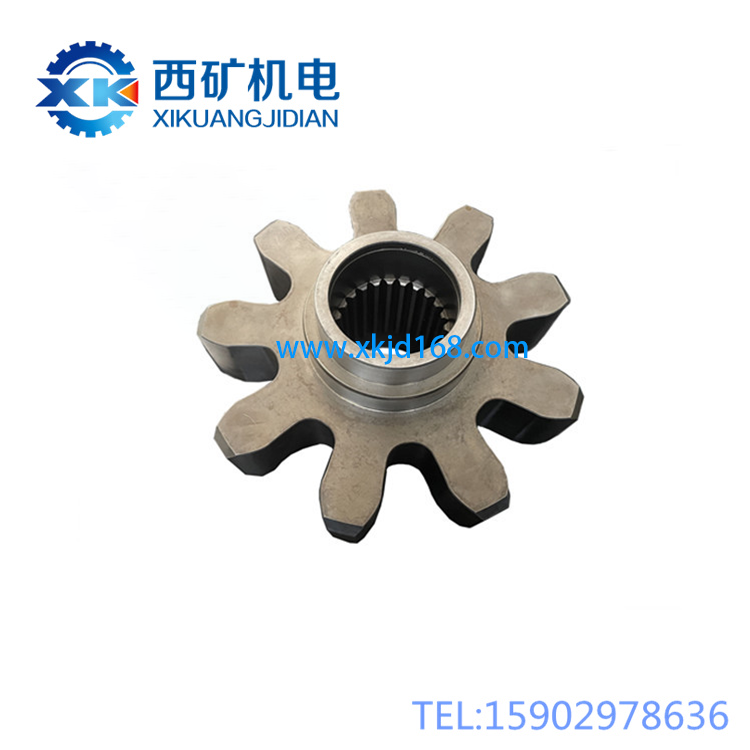

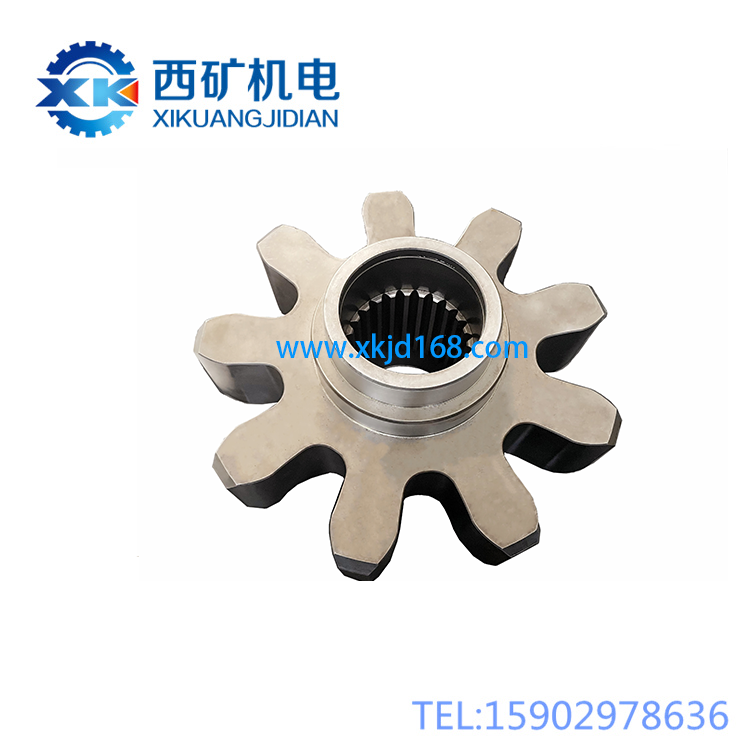

N56-1驱动轮是采煤机机械传动系统中的关键动力输出部件，可以理解为采煤机的「动力分配齿轮」或「末级驱动轮」。它通常安装在采煤机行走减速箱的输出端或截割传动系统的末级，承担着将减速器传递的大扭矩最终输出给行走机构（如与销轨啮合的齿轨轮）或截割机构（如与滚筒齿轮箱连接的联轴部分）的核心任务。简单来说，驱动轮是动力传动链的“最后一环”，直接决定采煤机能否可靠地将动力转化为有效的机械动作。该驱动轮采用高强度合金钢精密锻造和加工而成，具备优异的承载能力和抗冲击韧性，能够适应采煤机在井下重载、振动、间歇冲击以及多尘潮湿等恶劣工况下的长期连续运行。产品严格按照原厂设计图纸制造，安装尺寸与接口完全匹配，便于现场快速更换，是保障采煤机整机运行效率和安全性的基础元件。

  二、核心特点

1.  高强度合金钢材质：驱动轮选用优质合金钢（如18Cr2Ni4WA或性能相近的材料）锻造毛坯，经过锻后正火和调质处理，获得良好的综合力学性能，芯部具有足够的韧性以承受冲击，表面可进行硬化处理以增强耐磨性。

2.  精密齿轮加工：齿形采用高精度磨齿或滚齿工艺，齿面粗糙度低，齿距累积误差小，与配对齿轮或链轮啮合时传动平稳，振动和噪声低，能够有效延长配套零件的使用寿命。

3.  优异的抗疲劳性能：通过合理的齿根圆角设计和齿根强化处理（如喷丸），大幅度提高齿根的弯曲疲劳强度，能够承受采煤机工作时频繁出现的重载冲击和交变应力，不易发生断齿或齿面疲劳剥落。

4.  耐磨耐腐蚀表面：齿面及关键配合面可根据需要选择渗碳淬火、渗氮或感应淬火等硬化工艺，硬化层均匀、硬度高，具备良好的抗磨损和抗咬合能力。表面还经过防锈处理，能够适应井下潮湿、含腐蚀性气体的环境。

5.  标准化安装接口：驱动轮的内孔键槽、花键或止口尺寸以及端面安装孔位均按照原厂图纸精确加工，与采煤机输出轴或传动箱的配合公差严格可控，安装时无需现场修配，直接对位安装即可，大幅减少停机维修时间。

  三、工作原理简述

  可以把N56-1驱动轮想象成采煤机传动系统的“最后一位大力士”：

• 来自电机或液压马达的动力经过多级齿轮减速箱的减速增扭后，由输出轴传递给驱动轮。驱动轮通过内花键、平键或涨紧套等方式与输出轴刚性连接，跟随输出轴一起旋转。驱动轮的外部齿形则与下一级传动件（例如行走系统的齿轨轮轴齿轮）相互啮合，从而将动力和扭矩传递给执行机构。在这个过程中，驱动轮不仅需要承受巨大的扭矩载荷，还要应对由于煤层硬度不均匀、振动、机身倾斜等因素带来的附加冲击和偏载。因此，驱动轮的制造精度、材料强度和齿面耐磨性直接决定了整个传动系统的可靠性和寿命。

  四、主要功能

• 将采煤机减速箱输出的旋转扭矩和动力，安全、高效地传递给下一级传动件（如齿轨轮、行星减速器或滚筒连接盘）；

• 承受并均匀分布传动过程中产生的弯曲、扭转和冲击载荷，保障动力传递的连续性和稳定性；

• 作为动力传动的末端或中间重要环节，配合轴承和密封结构实现平稳旋转，减少能量损失；

• 为采煤机行走或截割动作提供精确的转速和扭矩匹配，保证设备在作业面上灵活运行或高效破煤；

• 模块化设计，便于日常检查磨损情况和损坏后的快速更换，降低设备维护难度。

  五、安装与使用说明

  安装/更换前准备：

1.  所有安装、拆卸作业必须在采煤机完全停机、总电源断电闭锁，并且相关传动部件处于静止无残余扭矩状态下进行。若驱动轮连接截割滚筒，还需将滚筒可靠落地并采取措施防止意外转动，严禁带电或带负载操作；

2.  核对新驱动轮的型号（N56-1），检查齿面及轴孔是否有可见裂纹、毛刺、磕碰或锈蚀；检查键槽、花键或配合止口尺寸是否与采煤机输出轴匹配；确认螺栓孔及螺纹完好；

3.  准备高强度螺栓、垫圈、密封件（如有）、润滑脂或齿轮油，以及专用安装工具（力矩扳手、拉拔器、加热设备如需要热装）；

4.  彻底清理采煤机输出轴、安装法兰面及驱动轮内孔配合面，去除旧油脂、铁锈、毛刺和残余胶粘物，保证表面洁净干燥。

  安装步骤：

1.  配合面检查与润滑：在驱动轮内孔和输出轴配合面上薄涂一层清洁的润滑油或防咬合剂（如轴配合为过盈配合则按工艺要求加热驱动轮），便于安装并防止日后锈蚀咬死。

2.  对位安装：将驱动轮对准输出轴，缓慢推入，确保键或花键正确啮合，不得使用大锤强行敲打。若为过盈配合，应使用感应加热器等设备将驱动轮均匀加热至规定温度后迅速套装到位。

3.  轴向固定：安装轴端压板或锁紧螺母，按规定扭矩紧固。分2-3次交替拧紧，避免偏心。安装完成后，使用止动垫圈或防松胶等可靠防松措施。

4.  连接下游部件：如驱动轮需要与齿轨轮组或联轴节啮合，应调整对中位置，保证齿轮啮合间隙或齿侧间隙符合原厂要求。紧固所有连接螺栓，并按照对角线顺序分步紧固到规定扭矩。

5.  润滑：按照设备说明书要求，向驱动轮轴承腔或齿轮啮合区域注入规定牌号和数量的润滑脂或润滑油。如果驱动轮是浸油润滑，需确认油位达到要求。

6.  手动盘车检查：安装完成后，手动盘动驱动轮或与之相连的执行机构，检查转动是否灵活、有无卡滞或异常声响。如有明显阻力或异响，应查明原因并调整。

7.  试运行：确认各紧固件齐全、防松措施到位后，在空载状态下低速试运转采煤机，观察驱动轮啮合是否平稳、有无异常振动或噪声，确认无漏油现象后再投入正常使用。

  六、重要注意事项（安全与维护）

  安全操作红线（严禁行为）：

1.  严禁使用存在缺陷的驱动轮：任何有裂纹、齿面严重磨损或剥落、变形超差、热处理异常的驱动轮不得装车使用，否则运行时可能发生齿轮断裂，造成传动失效甚至设备重大损坏；

2.  严禁野蛮安装：严禁使用铁锤直接敲击驱动轮齿面或外圆进行安装，这会破坏齿形精度或产生隐性裂纹。应使用铜棒、专用拉拔器或热装工艺；

3.  严禁混用不匹配的配对齿轮：驱动轮与配对齿轮（或齿轨轮等）必须按照原厂配对参数使用。齿形模数、压力角不同或齿侧间隙不匹配会严重加速磨损，甚至导致卡滞断齿；

4.  严禁在设备运转中靠近或检查驱动轮：驱动轮通常处于高速或重载旋转状态，任何紧固、清理、加脂作业必须在停机闭锁后进行，严防卷入或挤压伤害；

5.  严禁超载或带病运行：若发现驱动轮齿面出现点蚀、胶合、剥落或设备异常振动，应立即停机检查，严禁强行继续运行以免造成断齿及次生故障。

  日常维护与保养：

1.  每班目视检查：开机前和停机后观察驱动轮齿面有无明显磨损、点蚀、剥落、裂纹或咬伤痕迹，检查紧固螺栓是否松动，结合面有无漏油（如有油封）。

2.  定期紧固检查：每周或按规定周期，在停机状态下使用力矩扳手抽检驱动轮轴端压板螺栓及连接螺栓的紧固扭矩，发现松动应立即按规定扭矩重新紧固并做好防松。

3.  定期润滑：根据设备润滑图表，定期更换或补充驱动轮轴承及啮合区域的润滑脂或齿轮油。加注新油前应清洁注油嘴，防止杂质进入。更换时应彻底排出旧油并清洁腔室。

4.  关注振动与异响：操作人员在设备运行中若听到驱动轮区域发出周期性的“咔哒”声、啸叫声或感觉到机身异常振动，应及时停机排查，常见原因包括齿轮磨损、轴承损坏或螺栓松动。

5.  定期测量磨损量：每次设备升井检修或运行达到规定时间后，应使用齿轮卡尺或样板测量驱动轮齿厚、齿形精度和啮合间隙，与磨损极限值比对。接近或超过极限时应安排更换。

6.  记录更换周期：建议建立驱动轮使用台账，记录每次更换的时间、运行时长、磨损情况以及同时更换的配对齿轮信息，便于优化备件库存和预防性更换计划。

7.  存放注意：备用驱动轮应存放在干燥、清洁、无腐蚀性气体的库房内，齿面涂防锈油，并用软物包裹保护，避免磕碰损伤齿面。

  七、常见故障简易判断

1. 采煤机行走无力或截割无力，伴有齿面异常磨损：

• 可能原因：驱动轮与配对齿轮中心距偏差过大；齿侧间隙不当；齿面硬度不足；长时间严重超载。

• 处理：检查安装对中情况，调整中心距。检查齿面硬度（可通过锉刀粗略判断）。如硬度不足或磨损超限，更换驱动轮并检查配对齿轮状态。

2.  驱动轮齿面出现点蚀、麻点或浅层剥落：

• 可能原因：齿面接触应力过高；润滑不良；齿面硬化层深度不足或硬度不够；油液污染含有硬质颗粒。

• 处理：检查润滑状况，更换清洁的润滑油/脂。若点蚀扩大或转变为剥落，应尽快更换驱动轮，同时检查系统是否存在金属颗粒来源。

3.  运行时有周期性冲击或“咯噔”异响：

• 可能原因：驱动轮个别齿损坏或严重变形；配对齿轮局部损坏；键槽或花键磨损松动；轴承损坏。

• 处理：停机后手动转动驱动轮，逐齿检查齿面，发现断齿或裂纹应立即更换。检查键连接和轴承状态，必要时同步更换损坏部件。

4.  驱动轮轴端螺栓频繁松动或断裂：

• 可能原因：螺栓强度不足；紧固扭矩不达标或未使用防松措施；轴端承受过大冲击或振动；轴端压板或锁紧结构变形。

• 处理：更换原厂规定强度等级的新螺栓，使用扭力扳手按规定扭矩紧固并加防松胶或防松垫圈。检查轴端压板是否平整，若变形则更换。

5.  驱动轮与轴配合处产生相对转动（滚键或花键磨损）：

• 可能原因：键或花键严重磨损；配合间隙过大；长期重载冲击导致微动磨损；安装时未清洁或未涂抗咬合剂。

• 处理：立即停机，拆下驱动轮检查键槽和轴上的键/花键。若磨损严重，需更换驱动轮和轴或进行修复。安装时确保配合面洁净并涂防咬合剂。

6.  驱动轮区域温度明显升高（用手背触摸感觉烫手）：

• 可能原因：轴承损坏或预紧过紧；齿轮啮合间隙过小；润滑不良或油质劣化。

• 处理：停机检查润滑情况，若油脂变质或缺失则更换补充。如润滑正常但依然过热，应解体检查轴承和齿轮啮合状态，更换故障件。

 总结：N56-1驱动轮是采煤机传动系统末端的关键执行元件，其工作状况直接影响设备的行走或截割性能。规范安装、避免冲击超载、保证良好润滑、定期检查齿面磨损和紧固螺栓状态、发现异常异响或点蚀剥落及时更换，是保障驱动轮长期可靠运行的核心要点。所有操作必须严格遵守《煤矿安全规程》及采煤机随机技术文件的要求。
